KWZK-CSB500超声波解决方案之一:阀门内漏在输油站石油石化行业的应用

2023-05-18 14:37:42 半岛(中国)

KWZK-CSB500超声波解决方案之一:阀门内漏在输油站石油石化行业的应用

阀门在每个行业都起着至关重要的作用

阀门通常是在阀门运行到发生故障时才会进行维护

阀门运行状态评估将是未来发展趋势

图片关键词

KWZK-CSB500阀门内漏的检测是一个世界性难题,以往的检测方法检测起来复杂且不可靠,需要很长的检修时间。


KWZK-CSB500超声波检测仪检测阀门内漏优点:

  1、不需拆解就能进行检查

  2、可以节省几小时、甚至几天的检修时间


  一、超音波检测液压系统方式

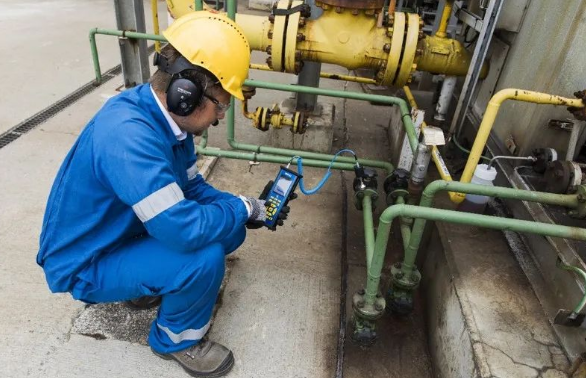

1、将接触式传感器放置在阀门上,等候系统循环。

2、超声波讯号会清楚告知阀门在关闭状态时是否有流体通过。

图片关键词

KWZK-CSB500超声波检测仪具备以下功能:

检测高频率的超音波。

屏蔽低频率或人耳可以听到的音波。

将超音波讯号转换为人耳可以听到的音波。

将超音波讯号大小量化、数值化。

储存测量数据。

传输测量数据到PC上储存、分析、追踪。


二、阀门类型

01.工艺流程调节使用的阀门

*控制回路的最后一部分。

*控制变量,如流量,压力,温度,水平等自动或手动操作皆可。

图片关键词

02.隔离阀

*用于切断流量。

*通常手动操作。

*根据关闭机制,分为两大类:垂直关闭或旋转关闭。

图片关键词

03.安全阀

*控制系统中的压力或真空。

*迅速打开和释放压力或流量。

*自动工作。

图片关键词

4.检查阀门

*用于控制管道中的方向流动。

*自动工作。

*非常常见的气体沉积和泵组以并联配置工作。

图片关键词

05.单向阀门

*单向阀又称止回阀或逆止回阀,用于液压系统防止油流倒流,或用于气动系统防止压缩空气倒。

图片关键词

三、检测条件和方法

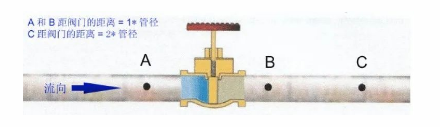

阀门内漏检查前确认两个要素:

1、阀门关闭

2、流体流向(通过三点法测量)

图片关键词

开始检测(确认仪器主机开启,并且接触式传感器已连接好)

1.将接触式传感器顶在阀门上游管线(如图A 处)测定系统环境超声值。

2.使用KWZK-CSB500超声波检测仪主机上的向上和向下箭头按钮调整仪器灵敏度,确保液晶显示

屏上的箭头指针隐去,以测定系统背景信号,同时注意显示屏上的dB 读数。

3.将接触式传感器顶在阀门下游管线(如图B 处)倾听泄漏信号。如果显示屏上的dB 读数小于或等于A 点读数,说明阀门没有泄漏现象;如果B 点的dB 读数相对于A 点有所增加,说明阀门可能有泄漏。

4.最后,将接触式传感器顶在B 点之下的某处下游管线,进行泄漏点确认。如果阀门泄漏,图中C 点的dB 读数应小于B 点读数;如果C 点的dB 读数大于B 点读数,泄漏位置应该在管线的下游某处。

5.如果阀门处于关闭状态,则几乎听不到声响。如果阀门处于打开状态,可以听到连续或间断的流动声音,这是介质流过阀体时发出的声音。

6.水处理厂可以参照SDT 超声波检测仪的数字读数进行阀门检修后的校准和设置工作,水处理设备的闸式阀的读数一般低于5dBμV。


四、注意事项

1.保证被检测阀门上下游有压差(大于0.05MPa,该代门前后同管道有串联的阀门,应完全打开。

2.被检测阀门前后一倍管径处有法兰相连的,应向阀门处适当缩短采点距离。

3.被检测代门管道有并联管道的,且并联连接处(上游或者下游)距离被检测阀门小于1m的,应关闭并联管道例门、避免并联阀门流体流动信号传递到被检测阀门检测点)。

4.对于垂直安装的阀门,并且流体是由下面管道经阀门向上游流动的,B点(阀门下游,阀门上面管道)采集距离缩短为距离阀门0.5倍管径或更小。

5.被检测阀门前后有管道变径的,选取检测点时要避开,首选缩短距离,其次考虑延长距离.

6.使用接触式传感器检测时,稍微用力接触管道即可,不能用力过大。

7.对于阀门上游读值较高的(经验:大于-5 dBuV的),建议不要使用磁力传感器检测,磁力传感器适用于上游环境值非常安静的情况下检测。

8.(经验值)检测流体是液体,符合判断方法的,下游大于上游1dBuV,泄漏较大,对于特殊行业下游大于上游0.3 dBuV就判定为泄漏及时处理。

9.(经验值)检测流体为气体,符合判断方法的,下游大于上游2dBuV,泄漏较大,对于特殊行业下游大于上游0.3 dBuV判定为泄漏及时处理。
