一、节流装置

节流装置与差压变送器配套测量流体的流量,仍是目前炼油、化工生产中使用最广的一种流量测量仪表。

目前工业生产中应用有各种各样的节流装置,包括

标准孔板,偏心孔板,圆缺孔板,锥形,双孔板,入口孔板,密度补偿式孔板,标准喷嘴,六圆喷嘴,长径喷嘴,文丘里管,双重文丘里喷嘴。

这些节流装置中,应用最多的是孔板、喷嘴、文丘里管和文丘里喷嘴。这 4 种节流元件历史悠久试验数据完整,产品已标准化,所以称它们为“标准节流装置”。其他形式的节流元件,如双重孔板、圆缺孔板等,由于形状特殊,研究尚不深透,缺乏足够的实验数据,所以尚未标准化,故称它们为特殊节流装置。这类特殊装置设计制造后,必须先进行标定,然后才能使用。节流元件具有结构简单,便于加工制造,工作可靠,适应性强,使用寿命长等优点。


二、测量原理

在管道中流动的流体具有动能和位能,在一定条件下这两种能量可以相互转换,但参加转换的能量总和是

不变的。应用节流元件测量流量就是利用这个原理来实现的。根据能量守恒定律及流体连续性原理,节流装置的流量公式可以写出,太繁琐,这里不再详细介绍。


三、节流装置的取压方式

节流装置的取压方式,就孔板而言有 5 种,1一角接取压法,2一法兰取压法,3一行距取压法,4一理论取压法,5一管接取压法;就喷嘴而言只有角接取压和径距取压两种。

(1)角接取压 上下游取压孔心与孔板喷嘴前后端面的等于取压孔直径的一半,或等于取压环隙宽度的一半,因而取压孔穿透处与孔板端面正好相平。角接取压包括环室取压和单独钻孔取压。

(2)法兰取压 上、下游侧取压孔中心至孔板前后端面的间距均为25.4mm

(3)径距取压 上游侧取压孔中心与孔板(喷嘴) 前端面的离为 1D,下游侧取压孔中心与孔板(喷嘴) 后端面的离为 1/2D

(4)理论取压法 上游侧的取压孔中心至孔板前端面的距离为 1D±0.1D,下游侧的取压孔中心线至孔板后端面的间距随B=d/D的值大小而异。

(5)管接取压 上游侧取压孔的中心线距孔板前端面为 2.5D,下游侧取压孔中心线距孔板后端面为 8D。

图片关键词

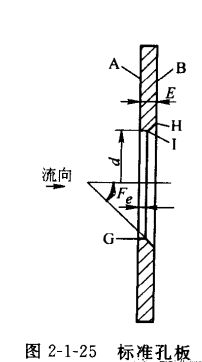

(1)角接取标准孔板方式,

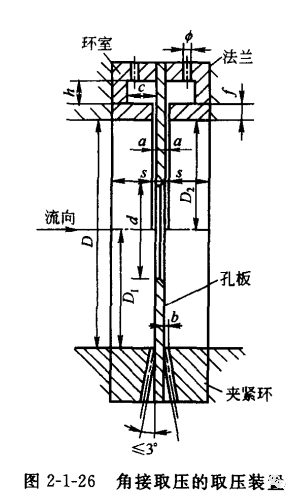

角接取压的标准孔板有两种取压方式,一种为环取压方式,另一种为单独钻孔方式,如图 2-1-26 所示。

图片关键词

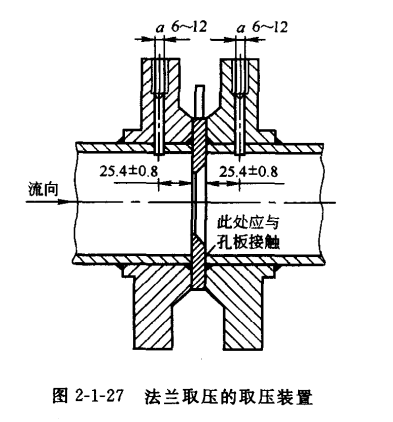

(2)法兰取压标准孔板 图2-1-27 为准使用法兰取压的安装图。从图中知法兰取压孔在法兰盘上,上下游取压孔的中心线距孔板的两个端面的距离均为(25.4±0.8)mm,并垂直于管道的轴线。取压孔直径d<0.08D,最好取d为6~12mm 之间。


法兰取压标准孔板可适用于管径 D50~750mm 和直径比B=0.1~0.75 的范围内
