阀门全关之后出现阀门内漏的情况

一、故障类别：23LV—1108阀门全关之后出现阀门内漏的情况

二、仪表类型：气动调节直通单座阀

三、厂家型号：KWZK半岛（中国）

四、使用工况：该阀为气开阀门，介质为锅炉给水，用于V-2361的液位调节。

五、故障现象描述：

根据现场工艺人员描述以及对平时的使用状况来看，该阀门在进行全关时，阀内会仍然有介质流过，判断为阀门出现关不死或内漏的情况。

六、直通单座阀结构与使用特点

直通单座调节阀阀体内有一个阀芯和一个阀座，具有泄漏量小的特点，阀门不平衡力大，其允许压差较双座阀小，在高压差、大口径时，最好配上阀门定位器。阀为双导向结构，只要改变阀杆与阀芯的连接位置就可实现气开或气闭。

七、处理前安全措施：

1.办理检修作业票

2.劳保用品穿戴整齐

3.联系工艺安全交出该阀门

4.准备作业时会用到的工器具

5.两人作业且现场工艺人员进行监护

6.待阀门具备检修条件时方可进行检修作业

八、故障原因及判断思路：

从描述的故障现象来看，可得出以下分析思路：

1.现场阀门未进行动作，其进气阀没有打开，导致主控给了信号但阀门实际没有动作；

2.气源压力过小也可能导致阀门未动作或者阀门关不到位；

3.阀门出现卡涩的情况导致阀门不完全动作；

4.阀门的零位不对，主控给了全关信号但实际阀门没到全关的位置；

5.阀门阀杆发生波动情况，阀门在全关位置时会向开的位置波动也会有泄漏现象；

6.阀座、阀芯磨损，导致阀门密闭性下降，导致有少许的介质内漏；

7.定位器故障。

九、故障有效处理：

处理故障遵循先易后难原则，工艺交出该阀门后并关闭截止阀后进行检修。

1.通过自整定阀门，观察定位器是否正常工作，通知工艺动作该阀门，看行程是否准确；

2.利用气源管手动全关该阀，缓慢打开前截止阀，看是否还存在泄漏，经过以上的处理之后阀门仍然存在漏的情况，便可判断出应是阀门的阀芯阀座出现磨损，导致密封性变差出现内漏。

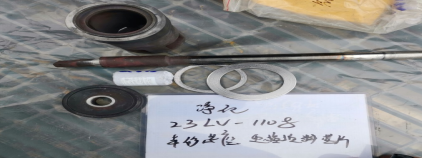

3.将阀门进行拆解，检查阀芯阀座部分。

拆解之后很明显的能够看出，其内部出现了明显的残损。阀座部分底部与阀芯接触面已有明显的几个创面随后将其磨损部分进行研磨处理和更换新的配件。

4.进行重组回装阀门，以及相关附件，并对阀门进行整定，通知工艺全关该阀门，同时观察是否还存在内漏的情况，内漏情况已消除。

十、故障防范措施：

1.要做好防雨措施，避免雨水进入腐蚀定位器接线导致阀门出现异常；

2.在对受损部件进行研磨作业时，应将旋转力垂直作用于阀杆阀芯且不可左右摇摆；

3.定期检查阀门阀杆的情况，并对填料进行相应的紧固。

十一、总结：

在处理故障时，一定要办理好相关的作业票，检修时，要熟悉工况，穿戴好劳保用品，避免出现烫伤的情况，温度较高时，等到温度降下来之后再检修。要与工艺人员密切配合，随时与主控保持联系，有截止阀的一定要提前关闭才能进行检修。高度关注阀门的远程指示情况。防止发生其他突发事故。
