GIS设备投运检查及设备巡视要求

2023-09-04 09:37:35 半岛(中国)

GIS设备投运检查及设备巡视要求

1.1安装牢固,外表清洁完整,支架及接地引线无锈蚀和损伤,瓷件完好清洁,基础牢固,水平、垂直误差符合要求 ;母线伸缩节安装符合厂家说明书要求。

1.2电气连接可靠且接触良好,接地良好、牢固。

1.3各气室内SF₆气体的水分和全气体分析报告合格,气体压力符合要求,无泄漏,压力表(或密度计)应有有机玻璃护盖并有防雨罩;各密封管路阀门位置正确,连通阀门均开启,取气阀应关闭。

1.4液压机构油位符合要求,无渗漏油,压力值符合规定;弹簧机构储能正常;机构电机运转正常;机构加热器正常。

1.5开关、刀闸、接地刀闸分合操作动作正常,现场机械指示、汇控柜、测控屏及监控机显示位置准确、一致;设备检修后验收,开关、刀闸、接地刀闸位置应与检修前相符。

1.6电气闭锁功能符合要求,指示正确;设备上的就地操作把手及解锁/联锁切换把手应加装五防闭锁装置;应要求厂家提供书面的闭锁逻辑关系。

1.7本体清洁,油漆完好,相色标志、一二次设备名称和位置标识齐全、正确、清晰;气隔标识明显,检修记录本中应注明气隔颜色含义;刀闸、接地刀闸传动杆及接地点按要求刷标志漆;气室应有编号,气室表计应有对应的气室编号;缆线编号齐全正确;汇控柜内接线图与实际设备一致,并有气隔标识编号,交、直流小开关应有规格标识。

1.8汇控柜、机构箱及测控屏封堵良好,内部无受潮、生锈和脏污情况,二次接线整齐,无松动。

1.9汇控柜呼吸孔应有纱网及防尘棉垫,温、湿度控制器的定值在规定范围内。

1.10GIS室内空气中的含氧量应大于18%或SF₆气体浓度不应超过1000uL/L。

1.11GIS室内布置时,应在设备室底处安装排风装置,室内装设SF₆浓度报警仪和氧量仪,同时将通风设备的电源开关以及SF₆浓度报警仪和氧量仪的显示装置安装在室外。

1.12新投及大修运行前应按试验规程进行试验并合格,信号传动正确。

1.13新投设备技术资料齐全(变更设计的证明文件;制造厂提供产品说明书、试验记录、合格证件及安装图纸等技术文件;安装技术记录;调试试验记录;备品、备件及专用工具清单等)。


GIS设备的运行规定

2.1变电站现场规程中应明确本站GIS设备各气室的额定、报警和闭锁压力。

2.2机构箱、汇控柜内的驱潮器应长期投入,加热器按照规程要求投入。采用温湿度控制器控制的加热器,需常年投入。

2.3正常时将汇控柜内的“远方/就地” 把手和相应开关测控屏内“远方/就地” 把手分别放“远方”位置。汇控柜的解锁/联锁切换把手应在“联锁”位置,钥匙取下视同解锁钥匙保管。

2.4运行人员应熟悉并掌握GIS设备组的开关、刀闸与接地刀闸联锁关系,并写入变电站现场运行规程。

2.5运行中的GIS设备对于运行、维修人员易触及的部位,在正常情况下,其外壳及构架上的感应电压不应超过36V,其温升不应超过30K。如果外壳可触及,但在正常操作时无需触及,其温升极限可增加到40K。

2.6为防止异物进入和带来潮气,GIS室门应关闭严密,进出时应随手关闭。


GIS设备的巡视

3.1  进入GIS设备室前应先通风15分钟,且无报警信号。经常有人的每值至少通风1次(15分钟)。进入电缆沟内或低凹处工作时,应测含氧量及SF₆气体浓度,确认空气中含氧量不小于18%,空气中SF₆浓度不大于1000μL/L后方可进入。

3.2不准在GIS设备防爆膜附近停留,防止压力释放器突然动作,危及人身安全。

3.3为防止跌落引起设备损坏和人身伤害,不要站在或斜靠在设备的气体配管和电缆桥架上。

3.4禁止攀爬到GIS设备上面或站在不稳定的平台上进行工作。

3.5在巡视检查中,若遇到GIS设备操作,则应停止巡视并离开设备一定距离,操作完成后,再继续巡视检查。

3.6因为气室的SF₆压力(密度)是设备运行状况的重要数据,所以每次巡视都要认真检查和记录压力(密度)数据,每个气室的表计必须检查到位。对压力值要与原有的数据进行比较,发现异常及时汇报。若SF₆年泄漏率大于1%或压力表在同一温度下,相邻两次读数的差值达0.01~0.03MPa时,应汇报上级,进行检漏或补气。

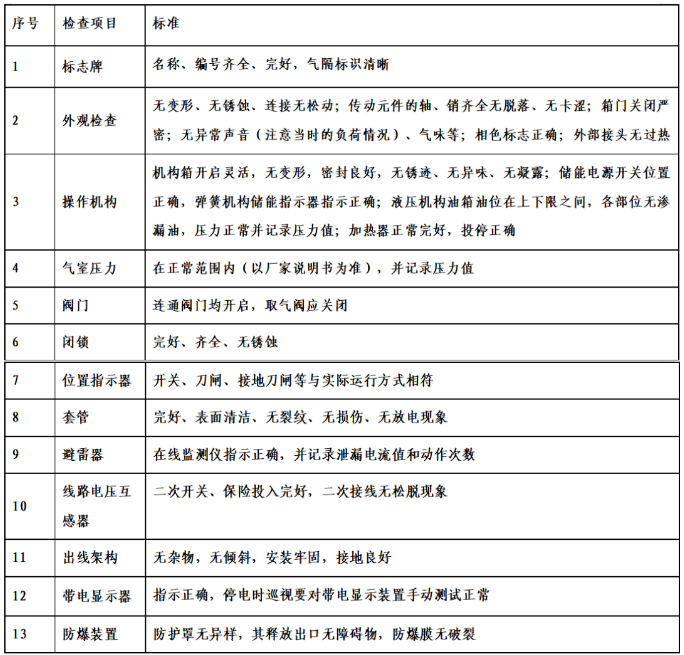

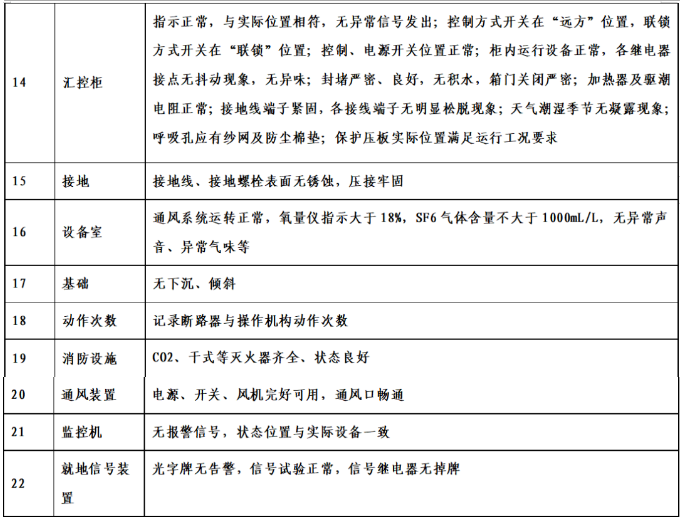

3.7GIS设备巡视检查项目:

图片关键词

图片关键词
