孔板流量计维修波动

2022-03-24 09:00:00 半岛(中国)

孔板流量计维修波动


一、 故障类别:

22FT-002指示波动


二、 仪表类型:

差压式流量计


三、 厂家型号:***


四、 使用工况:

贫甲醇水冷器出口流量,测量喷射甲醇的流量。介质:贫甲醇,温度:42℃,压力4.31Mpa,该表只做显示,不带连锁。


五、 故障现象描述:

22FT-002指示波动


六、 仪表工作原理:

当流体流经孔板流量仪表设备的孔板时,横截面积减小,速度增加,相应的压强减小,并且减小的程度与流动状态的流体速度成正比。所以可以通过检测压差来推算流速,进而计算出流量。

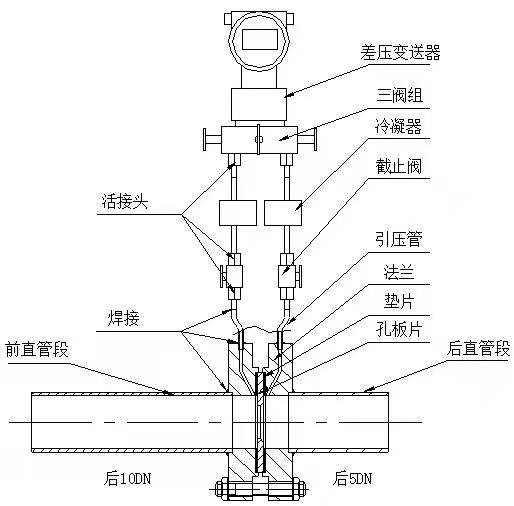

下图为现场安装方式:

图片关键词

七、 处理前安全措施:

1、办理检修作业票;

2、办理登高作业票;

3、戴便携式报警仪;

4、劳保用品穿戴整齐,带上所需工器具及安全带;

5、该压力为高压,不能带压操作;

6、检修过程中首先将安全带系好,注意要高挂低用;

7、现场检修必须两人以上,其中一人作为安全监护。


八、 故障原因及判断思路:

1、导压管是否堵塞;

2、三阀组是否堵塞;

3、变送器本身问题;

4、活接漏点;

5、变送器零点漂移;

6、变送器量程设置不对;

7、工艺问题。


九、 故障有效处理:

1、首先检查导压管活接头及三阀组各个密封位置均未发现有跑冒漏滴的情况。

2、将正负压根部阀关闭,打开变送器排污堵头进行排污。此时没有发现介质流出不顺畅的情况,排除导压管及三阀组堵塞的可能性。

3、将流量计三阀组平衡阀打开,拆卸排污螺堵头,此时检查发现表头指示零位时中控任然流量指示。此时使用万用表串联测量变送器输出为8.01mA,因故判断为变送器自身问题。

4、同时通过现场排表检查过程中可判断出测量膜盒及变头显示是正常的。

5、拆除差压变送器进行拆解检查,发现接线端子排腐蚀严重。

6、清理差压变送器内的腐蚀物质,检查电路板元件是否损坏,对差压变送器的端子排更换,使用导线重新焊接连接端子排。

7、组装差压变送器,通上电源检查其零点输出正常。

8、差压变送器回装。

9、安装前必须检查管道内是否有杂物,防止杂物堵塞或损伤标准孔板。



十、 故障防范措施:

1、定期巡查变送器,发现问题及时与工艺联系。

2、检查导压管是否泄漏或堵塞,检查液体导压管内是否有气体,检查截止阀是否全开,平衡阀是否关严。

3、检查接线回路是否有间隙性断开,开路或多点接地现象,检查变送器上的电压是否合适。


十一、故障处理经验谈:

1、具有登高的仪表,检修时必须办理登高作业票及携带安全带,安全措施落实之后才能检修。

2、检查变送器零点是否正确,如果变送器零点漂移,就需要对变送器重新调零,并对变送器进行打压校验检查变送器的输出是否线性完好。

3、因此表的安装特殊性不带排污阀切介质为有毒有害物质,在排污时应站在上方口,应戴好护目镜,缓慢打开排污堵头,防止根部阀没有完全关闭,导致有毒有害物质喷射。
