SV链路异常处理

2023-09-18 10:16:10 半岛(中国)

SV链路异常处理

智能站SV相关异常可大致分为以下几类:

1. SV额定延时越限异常处理;

2. SV采样离散度异常处理;

3. 保护双AD不一致异常处理;

4. SV链路异常处理。


01、SV链路异常现场

1.1 保护装置现象

装置面板显示:“某电流/电压采样异常、第×组SV断链、SV总告警”


1.2 后台主要信号

××保护装置第×组SV断链告警:某交流电流/电压回路采样有异常

××保护装置SV总告警:该报文为合并报文,包括双AD幅值存在较大偏差或SV检修不一致或者品质异常


1.3 缺陷影响

闭锁使用该采样报文的相关保护


1.4 缺陷分析

光纤回路

1. 传输光纤接头连接松动;

2. 传输光纤衰耗过大。


合并单元

1.程序异常;

2.硬件故障;

3.发送端光口异常。


保护装置

1. 程序异常;

2. 硬件故障;

3. 接收端光口异常。


02、国家电力公司

2.1 光回路断链引起的链路异常

光纤端口发送功率、接收功率、最小接收功率应满足规程要求。

光波长1310nm光纤:

光纤发送功率-20~-14dBm;

光接收灵敏度-31~-14dBm;

光波长850nm光纤:

光纤发送功率-19~-10dBm;

光接收灵敏度-24~-10dBm。

实际应用时,保护装置会有一点裕度,装置光口接收功率越限判别典型逻辑如下:

(1)接收功率小于-12dBm后延时10s告警;

(2)当该告警信息判据不满足时延时10s自动恢复。


2.2 数据错误引起的链路异常

链路异常SV的采样数据是否存在原始数据品质异常、采样不同步、采样丢点、采样离散度大、双AD数据不一致等数据异常问题。


03、SV链路异常缺陷处理思路

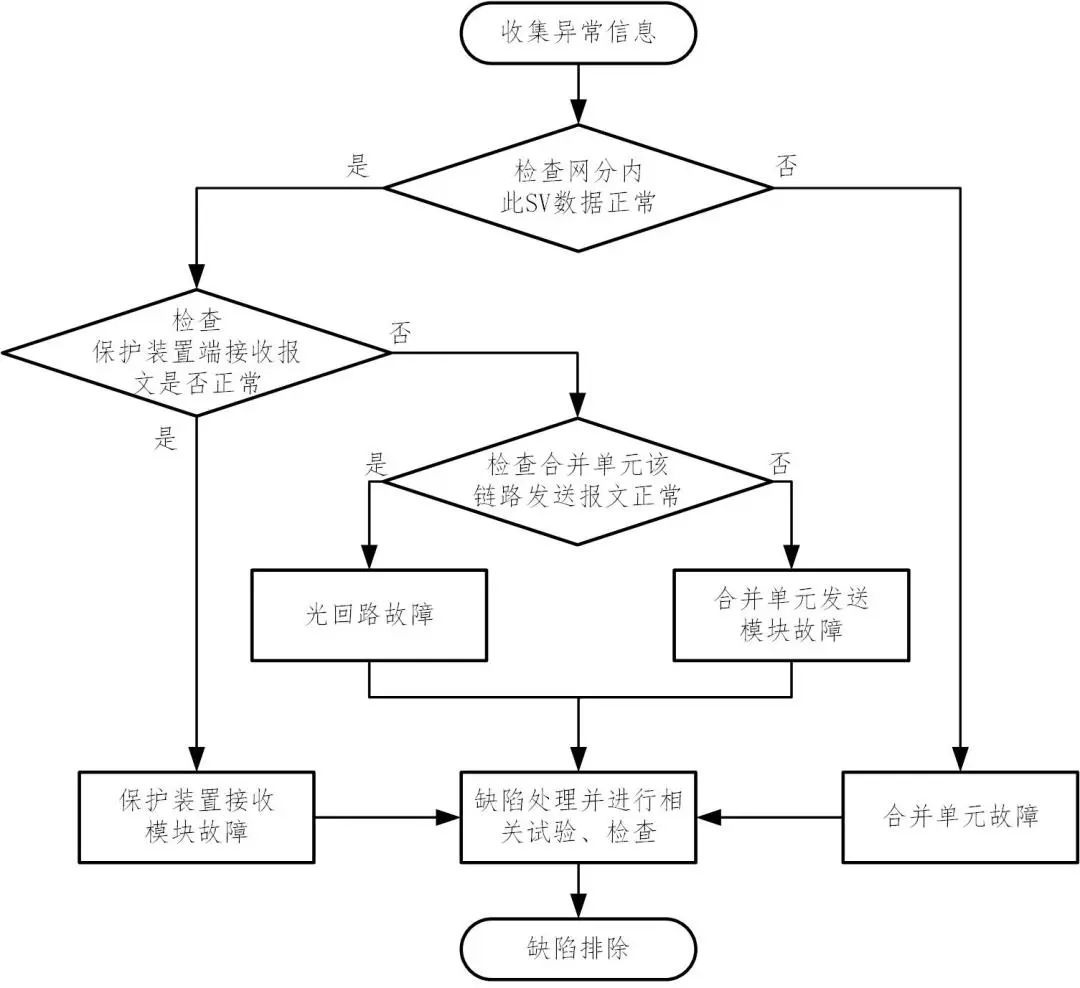

SV断链信号均由接收端发出,因此故障排查可采用逆向追溯法进行。也可在检查前查看断链相对应合并单元所连其他装置是否也同时断链,以判断是否合并单元整体故障或所有发送数据异常。若为单一间隔异常,则主要关注该SV采样链路是否正常,包括接收模块、光回路及发送模块等,其中光回路包括尾纤、光纤耦合器、光缆以及熔接接头等。SV链路异常处理流程如下图:

图片关键词

检查SV链路异常,可通过查看间隔保护和母线保护是否同时告警来判断合并单元异常还是光回路异常。通过查看网络分析仪内的相应采样报文,则可以判断报文结构和内容是否发生变化,是否存在异常。若网络分析仪内合并单元发送数据异常或断链,则判断为合并单元异常。反之则应重点关注保护至间隔合并单元的直采回路,综合光模块发送功率和光回路衰耗判断故障点。

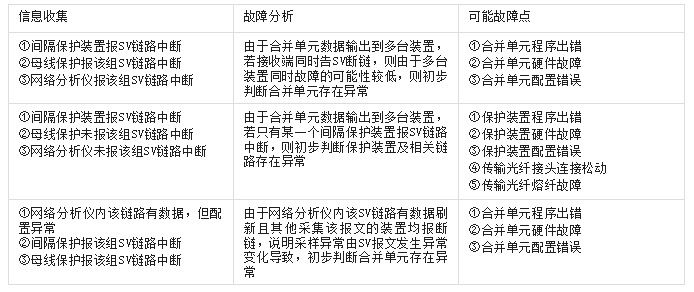

04、异常信号综合判断分析

图片关键词

05、典型案例

5.1 220kV某变电站220kV线路间隔SV链路中断异常处理

2016年12月11日,某站220kV线路间隔保护装置报第1组SV断链。该间隔测控装置采样显示正常,判断为该间隔保护装置直采光纤通道或保护装置采样故障。

用手持式测试仪在保护装置处抓取该组SV报文,未能抓取到报文;但是在合并单元装置输出光模块处抓取到正确的SV报文,判断光回路存在异常。检查光纤衰耗,发现已完全中断,更换备用光纤,衰耗测试正常,链路恢复。


5.2 220kV某变电站220kV线路间隔SV断链异常处理

2016年11月21日,某站220kV线路间隔装置报第1组SV断链。使用手持式测试仪检的一致性验证功能查看到发送端的报文数据与SCD文件不匹配,svID缺少一位:

报文中svID:DTI806MU01/LLN0.smvcb09

SCD文件中svID:DTI806MU01/LLN0.smvcb0

检修人员现场查看保护装置电流/电压采样,三相幅值均为0;该间隔测控装置采样数据也为0,该异常情况对于该间隔而言为共性问题,初步判断间隔合并单元存在问题。使用手持式测试仪的一致性验证功能查看到发送端的报文数据与SCD文件不匹配,svID缺少一位,异常现象应该为合并单元配置出错造成。按照SCD文件参数重新修改下装合并单元配置文件,链路恢复。


5.3 330kV某变电站330kV线路间隔SV链路中断异常处理

2017年3月20日,某站330kV线路中断路器检修,将中断路器停电检修后,仅该线路间隔保护装置报第1组SV链路中断。

初步判断该线路间隔的合并单元故障。使用手持式测试仪检查合并单元输出数据,发现合并单元无输出数据。检查合并单元,发现该线路中断路器的合并单元运行灯灭,确定是合并单元没有输出数据造成告警异常。但该合并单元为检修设备,相关操作不应引起运行设备异常,其隔离通过SV接收软压板控制。经查为未退出运行线路的对应SV软压板,退出线路保护相应软压板后,缺陷异常消除。
