#6A侧循环水进水电动蝶阀不正常关闭分析

2024-01-12 13:47:09 半岛(中国)

#6A侧循环水进水电动蝶阀不正常关闭分析

一、事件经过

7月9日前夜,运行二值当值,晚上20:51,运行人员在监盘过程中发现#6机组凝汽器A侧循环水进水电动蝶阀显黄,“已开”信号消失,循环水进水压力降低,待已关信号到位后,运行操作人员当即在DCS画面上操作开启,水压逐步恢复正常,真空由-87.4KPa降至-85.9KPa后恢复正常,后通知热工检修人员现场检查情况,热工检修人员查看DCS相关逻辑,此门没有联锁逻辑,也就是说基本可以排除逻辑触发联锁从而导致阀门关闭,后又到就地检查也未发现其他异常,为了保证系统安全运行,和运行人员商量后,决定将此门电源解除,待第二天办票彻底排查。


二、原因分析

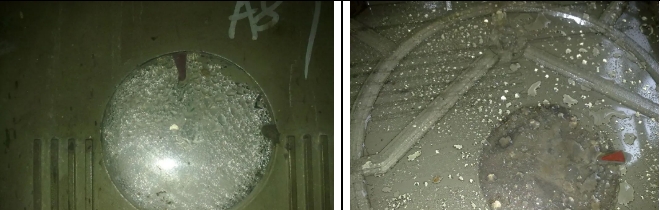

7月10日上午,我们安排办票对A侧循环水进水电动蝶阀进行全方位的检查,通过查看DCS报警记录,报警顺序为,最先发生的报警是开到位信号消失,然后此电动门的控制站模块报警(MSDD块报警),由此基本可以断定为就地信号直接动作,导致阀门关闭,也就是说,基本可以排除DCS误发信号的可能,(如果DCS发关闭指令,不应该有控制站模块报警),根据这种思路,我们到就地检查:从外观上看,阀门行程指示端盖透明部分能看到凝结的水滴,如图所示:

图片关键词

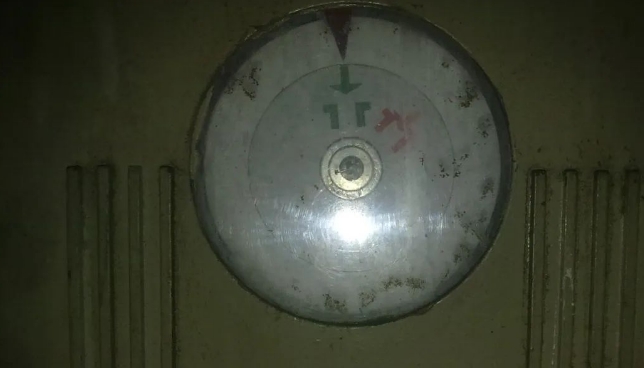

内部没有水汽的电动门如下图:

图片关键词

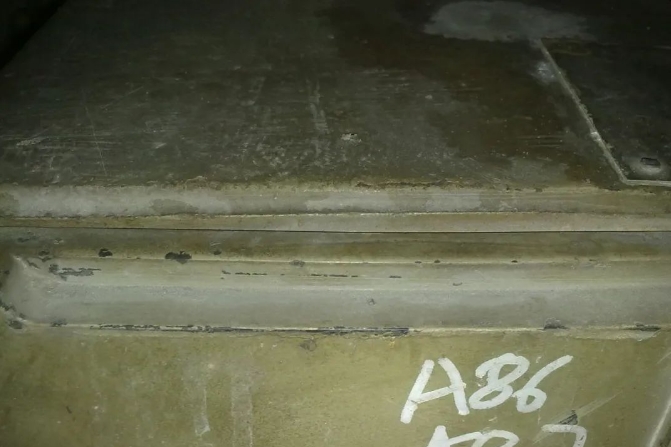

检查电动门控制单元LK和远方就地之间的电缆绝缘,电缆两边接线都拆掉后,摇绝缘,测试结果如下:开指令和关指令对地绝缘都为无穷大,线间电阻和达到20兆欧以上,反馈线也是如此,由此,基本可以排除电缆故障,就地仔细检查控制单元LK和电动门周围的环境发现:电动门内部存在一定的水汽,分析水汽的来源,经检查电缆进线口密封很严实,基本可以排除水汽从电缆进线口进入,仔细查找其他地方,发现电动门正上方有一除盐水补水管道,因内部流动的介质温度低,外部环境温度高,从而导致管道外部有一定量的凝结水,水量达到一定程度就汇集从管道下方滴下来,滴在电动门上,不断的往电动门内部渗,如下图位置所示:(怀疑水从端盖上沿的缝隙进入),拆掉端盖检查发现,端盖出现翘曲变形的情况,中间翘起鼓出(这就需要在现场工作和巡视检查中要特别注意细节,根绝我们的经验,现场很多故障起因都是一些不起眼的细节作的不到位,导致了缺陷和故障的发生)。

图片关键词

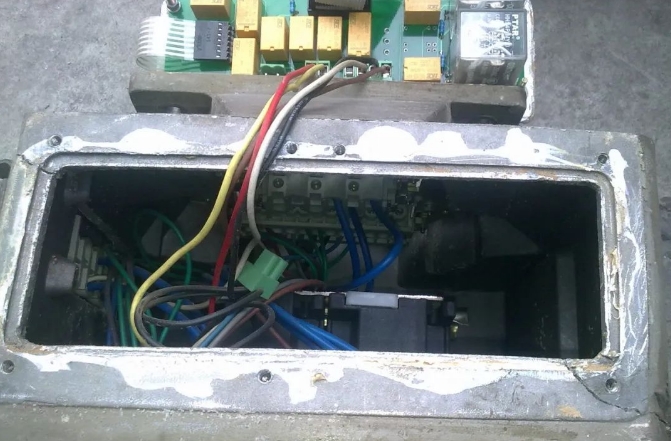

拆开检查端盖内部的密封圈,密封也良好,但由于这种长期少量的渗入,电动门内部仍有少量的水汽,从而导致关指令线电阻过小,误发关闭信号,导致阀门关闭,另外在仔细的排查过程中我们也发现:该阀门存在一定的早期缺陷,LK外壳存在裂缝,导致设备整体密封存在一些瑕疵,如下图所示(图中壳体上的裂缝)。

图片关键词

三、处理方案和防范措施

1. 如有可能的话将上方的除盐水补水管道加装保温或者移位,彻底避免事件的再次发生。

2. 鉴于该设备的重要性,直接更换有缺陷的LK控制器,保证设备的可靠运行。

3. 对设备密封进行进一步处理,端盖盖好后在端盖缝隙之间均匀的涂抹密封胶并形成一定的坡度,保证设备的可靠密封。

4. 利用停机的机会增加阀门开到位消失报警功能,设备一旦出现问题,在第一时间提醒运行人员注意。

5. 加强设备的巡视检查,尽可能早的(在巡视中)发现并解决问题,避免事态的扩大。

6. 另外由于机组启动后循环水进出水电动门一直保持全关状态,为保证机组运行的安全性,经过商量,机组启动后,直接将这四个电动门电源接触,彻底消除隐患。
