多路转换器阀使用说明

2024-04-10 08:35:43 半岛(中国)

多路转换器阀使用说明

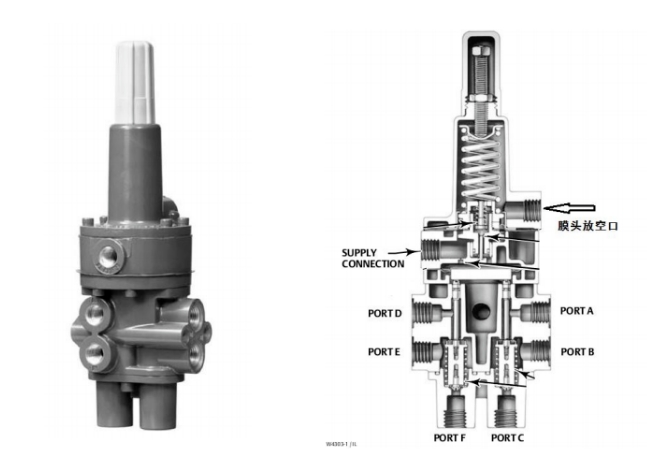

多路转换器是使用在双作用,气缸执行机构上的附件。用于在阀门气源压力丌足时,实现阀门维持在失气位置,或阀门打开,或阀门关闭位置的功能。

图片关键词

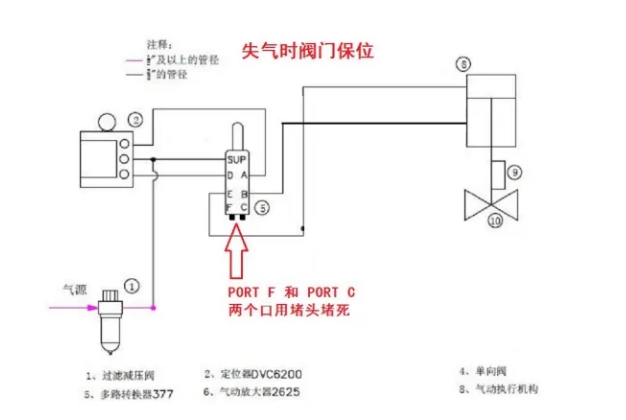

1. 失气保位时的接管方法:

图片关键词


原理:

SUP 为气源压力检测口。当气源压力大于螺母设定值时,PORT D 和 PORTE 连通,PORT A 和 PORT B 连通,阀门正常工作。

当气源压力小于螺母设定值时,PORT E 和 PORT F 连通,PORT B 和PORT C 连通,由于 PORT F 和 PORT C 被堵死,所以上下气缸的气同时被憋死,阀门保持在失气时的位置,定位器控制信号对阀门失效。

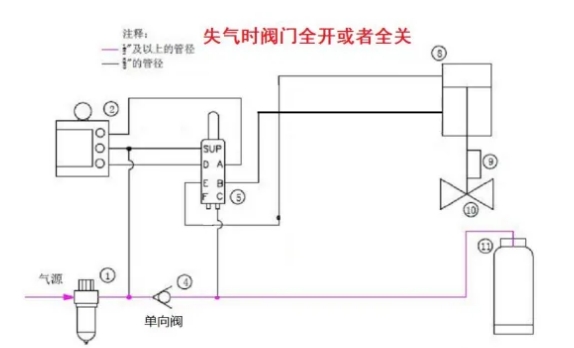

2. 失气阀门全开或者全关时的接管方法:

图片关键词

原理:

SUP 为气源压力检测口。当气源压力大于螺母设定值时,PORT D 和 PORTE 连通,PORT A 和 PORT B 连通,阀门正常工作。


当气源压力小于螺母设定值时,PORT E 和 PORT F 连通,PORT B 和PORT C 连通,由于 PORT F 为排空,PORT C 不储气罐相连,所以上气缸的气被排空,下气缸被储气罐充满气,阀门被全部打开,定位器控制信号对阀门失效。如需失气阀门关闭,将 PORT F 和 PORT C 对调即可。
