蒸汽冷凝液外送调节阀内漏维修处理

2022-03-25 09:29:54 半岛(中国)

蒸汽冷凝液外送调节阀内漏维修处理


一、使用工况:调节V-7201蒸汽加热器分离器。主要介质:蒸汽冷凝液


二、作业前风险辨识


(1)办理工作检修票,必须得到操作工及相关人员的同意方可施工。


(2)在拆解调节阀或维修调节阀附件前必须确认工艺处理合格操作工现场监护。


(3)维修调节阀定位器及其它零部件时,应要求操作工将调节阀前后截止阀关严并与工艺人员确认调节阀的开关动作不影响生产,调节阀阀体内无残余介质压力后方可进行维修及调整。


(4)作业时要做到仪表检修七个对待十个不修


(5)现场作业注意观察风向,牢记逃生通道。


三、故障原因分析及判断思路


(1)检查气源是否达到调节阀的使用要求


(2)定位器是否有输出


(3)调节阀的反馈支架是否良好


(4)调节阀阀芯是否卡有异物或内漏


四、故障有效处理


(1)现场检查过滤减压阀的压力为0.4MPA符合使用条件


(2)远程操作给阀位,调节阀动作正常能达到全开与全关观察反馈杆正常。

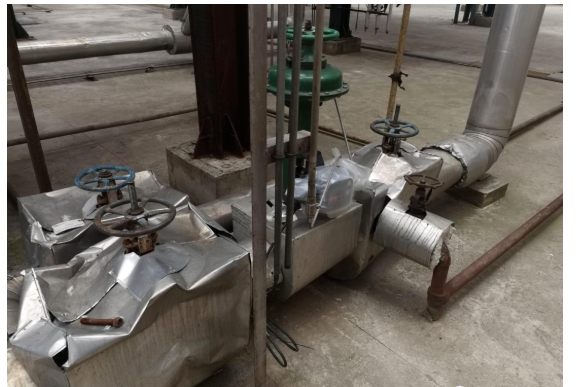

(3)远程把阀门全关后与工艺人员配合打开前截止阀和旁路阀后发现有蒸汽介质排除因旁路阀在调节阀后,现调节阀是全关状态有介质从旁路阀排除因此可以判断为调节阀阀芯有异物或内漏现象。

图片关键词

(4)关闭气源拆下气源接头及电源线和定位器

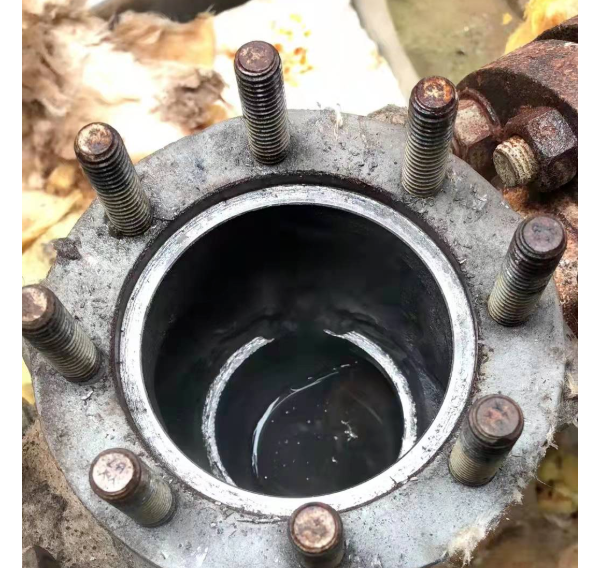

拆卸更换调节阀时,因介质为蒸汽冷凝液需要戴防护手套与护目镜等安全防护器材后,先对角拆卸连接螺丝,使调节阀阀体法兰与管线连接法兰之间慢慢松动,离开间隙,确认调节阀内无介质压力后方可拆卸。拆解阀门后检查阀座及阀芯发现有不同程度的磨损做成密封起不到作用导致阀门内漏。

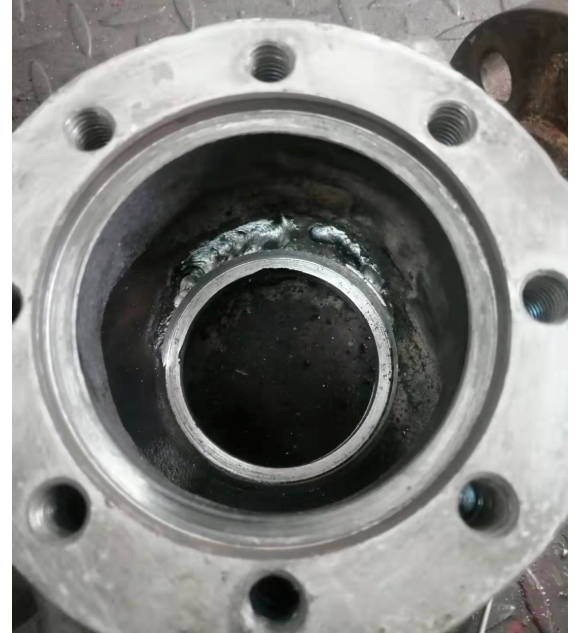

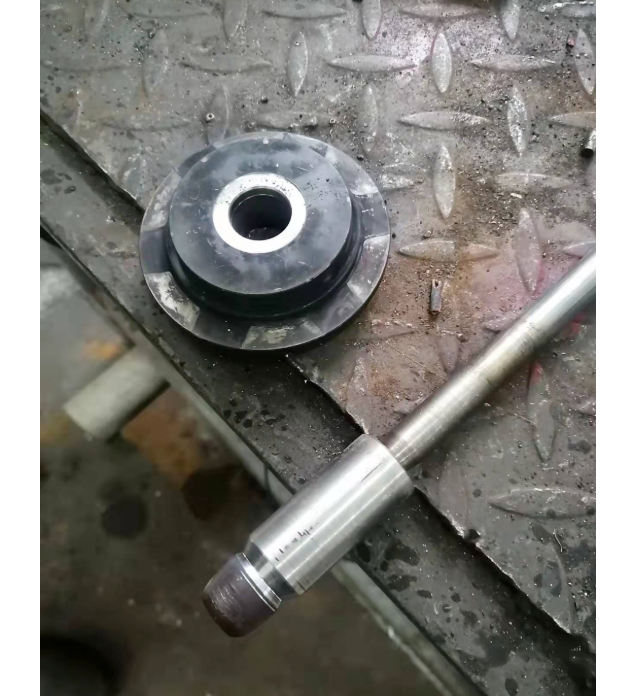

现场拆解阀座运回检修车间对其进行焊接及对阀芯研磨

图片关键词

安装调节阀时,调节阀的箭头必须与介质的流向保持一致,更换用螺纹连接的小口径调节阀时必须要有可拆卸的活动连接件,调节阀要固定好。回装定位器和气源管安装。


用HART475对定位器进行调校后对阀门0 25  50  75  100行程对比。


五、检修后的要求


(1)检修完成后及时清理现场,做到工完料净场地清。


(2)要求操作工把阀门前后截止阀打开观察各连接处无泄漏,调节阀完好投入使用。


六、日常检查与维护


⑴、调节阀外观进行检查,各连接处有无泄漏、各连接部件有无松动,各附件齐全、完好。


⑵、各信号线连接是否松动、磨损。


⑶、气缸或膜头是否漏气,各气源连接丝头处有无泄漏。


⑷、定期对活动部件及螺栓上油防腐。


⑸、有检修机会随时进行校验、拆检。


⑹、各防护管是否完好,各进线口处防水措施是否完好。


⑺、每半年检查一次阀门定位器气源过滤减压器膜片清洁情况,气源球阀及气源管路排气。


⑻、各气源压力表应完好,指示准确。


七、故障处理经验

图片关键词

图片关键词

⑴、有一台正在运行中的气关阀总是关不死,有几种原因:


①、阀芯、阀座间磨损严重;


②、调节阀膜头漏气;


③、阀芯、阀座间有异物卡住;


④、调节阀前后压差过大;


⑤、零点弹簧预紧力过大;


⑥、定位器输出达不到最大;


⑦、 阀杆太短;


⑵、定位器和调节阀阀杆连接的反馈杆脱落时,定位器的输出如何变化:


定位器和调节阀阀杆连接的反馈杆脱落时,定位器就没有了反馈,成了高放大倍数的气动发大器,如果定位器是正作用,即信号增加,输出也增加,则阀杆脱落,输出跑最大。如果是反作用,则跑零;
