一、故障现象：阀门全关，流量计指示满量程

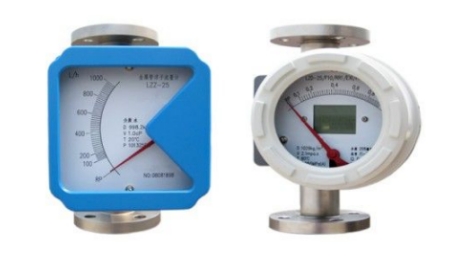

二、仪表类型：金属转子流量计

三、厂家型号：广东半岛（中国） KWZK-ZZ310金属转子流量计

四、位号：53FIT-027

五、使用工况介绍：

53FIT-027用来测量回收塔回流泵P5309A/B去乙二醇产品塔E-53017的粗乙二醇流量，介质密度1048kg/m³，温度108℃，压力0.55Mpa。

六、转子流量计工作原理：

转子流量计是变面积式流量计的一种，他是由一个锥形管和一个置于锥形管内可以上下移动的转子构成。流量计需垂直安装，当流体至下而上流入锥形管时，被转子节流。对于给定的转子流量计，转子大小和形状已经确定，唯有对浮子的动压力是随流体速度的大小而变化。因此当流体流速变大或变小时，转子做向上和向下运动，相应位置的流动截面积也发生变化，直到流速变成平衡时的相应速度，转子在相应位置稳定。对于给定的转子流量计，转子在锥管中的位置和流体流经锥管的流量成一一对应关系。

七、处理前安全措施及作业准备：

1.对流量计检查之前要知道所测介质，让工艺提前拆除保温。

2.开好检修作业票。

3.戴好必要的防护用品及工具，如手套，扳手，螺丝刀，除锈剂。

4.转子流量计本身无导淋，需让工艺切出来后方可作业，作业时戴好护目镜，防止介质溅射。

5.作业时要做到仪表检修“七个对待”，“十个不修”。

八、故障原因分析及判断思路：

1.阀门全关的状态下，流量计指示满量程，首先考虑流量计转子卡住。

2.转子流量计表头是否损坏，锥形管内是否有堵塞。

九、故障有效处理方法：

1.开好检修作业票，和工艺人员一同到现场。

2.确认此流量已交出后开始作业。

3.用螺丝刀去吸转子流量计的磁性部分初步检查流量计反应情况，正常，没有脱落现象，用胶锤轻敲流量计底部，任然显示满量程，判断为流量计转子卡。

4.工艺拆除保温棉，将伴热扒开，戴好手套，准备拆下流量计。

5.拆下下法兰四颗螺丝，用力要均匀，等压力卸完后再拆除螺丝。

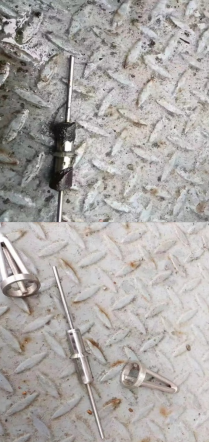

6.拆下流量计，取下卡簧，取出转子，转子上附着有铁粉。用抹布擦去后用清水冲洗。

7.安装转子，用螺丝刀顶住转子上下移动，动作灵活，回装流量计。

8.将流量计交与工艺使用，投用正常，终结检修作业票。

十、故障防范措施及改进措施：

1.拆检没有导淋的仪器仪表时，需缓慢均匀泄压。

2.敲打测量管时，不要用铁锤，要用胶锤，防止损坏仪表设备。

3.回装转子时不要将转子装反。

十一、故障处理经验谈：

1.转子流量计出现卡顿现象，有时候用胶锤轻敲也能恢复，不能恢复在拆检。

2.在有机会，如大修期间应定期检查转子卫生，防止卡顿。
