热风炉火焰检测器信号异常故障维修处理

一、故障类别：火检信号缺失故障报警

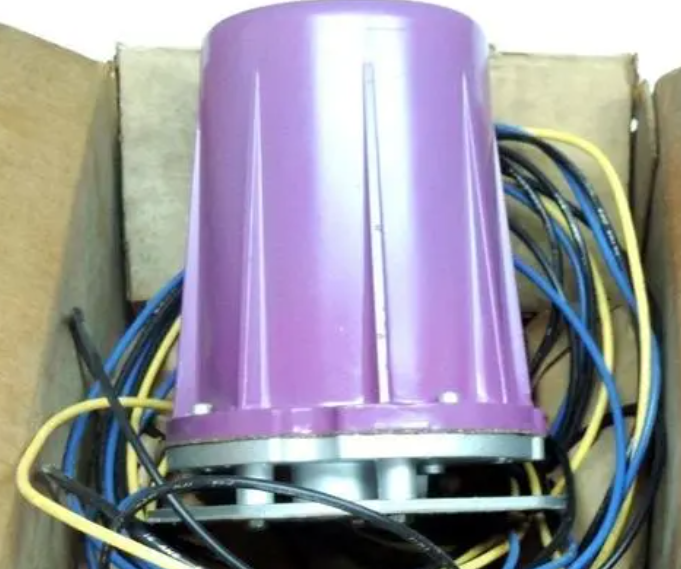

二、仪表类型：半岛（中国）紫外线火焰检测器

三、厂家型号：KWZK-HY200

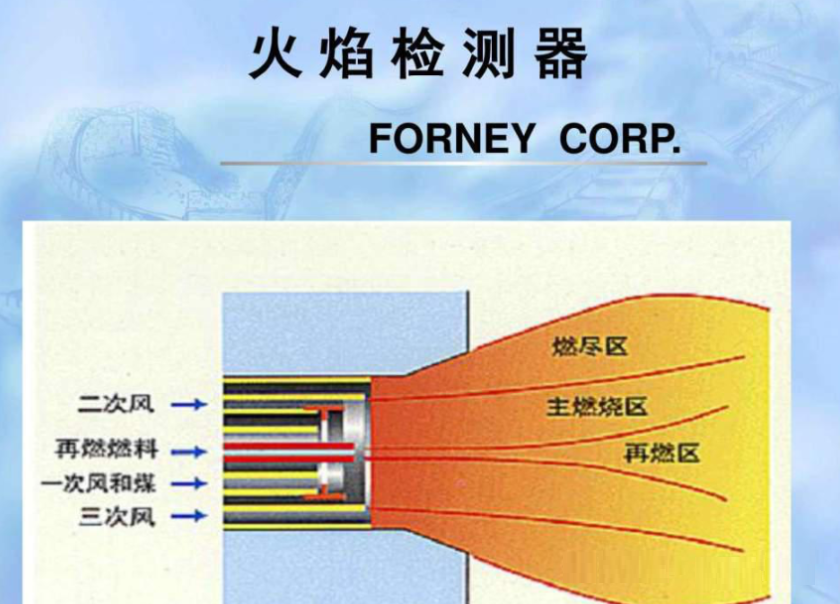

四、工作原理

紫外火焰探测器是一种常用的火源检测设备，它能够检测到火焰的紫外辐射，。其工作原理主要是利用火焰产生的紫外辐射，通过探测器中的光电二极管将这种辐射转化为电信号，然后经过信号处理和分析，判断出是否存在火源。

在紫外火焰探测器中，光电二极管是关键的组件。当火焰产生紫外辐射时，这些福射会被光电二极管吸收，然后产生电荷。这些电荷会通过信号处理器进行放大和处理，最终转化为可供报警或控制系统使用的数字信号。

除了光电二极管，紫外火焰探测器中还包括光学透镜和滤光片。光学透镜用于集中火焰福射，并将其引导到光电二极管上。而滤光片则能够过滤掉其他类型的光辐射，只传递紫外辐射，从而提高火焰检测器的灵敏度和可靠性。

五、使用工况介绍

火焰检测器主要用于气化装置15单元热风炉火焰检查系统，判断热风炉内有无火源。火焰检测系统包括两个主火焰检测探头及其控制发迅装置。当只有一个主检探头检测到无火时，将出报警信号，两个主检探头检查到无火时，将触发灭火保护动作。

（1）灭火保护动作条件:

以下条件将触发灭火保护动作：

①有“主保护动作” 信号；

②“循环风机己停止”信号；

③在磨煤机顺控方式下有磨机预停止信号；

④有磨煤机己停止信号；

⑤两个主火检同时检测出无火；

⑥有“燃烧空气鼓风机跳闸”信号；

⑦有“燃烧空气鼓风机出口流量低低值”信号，

⑧失去全部燃料；

（2）联锁关系当灭火保护动作后，将：

①关闭启动燃料 LPG 调节阀和快关阀：

②关闭燃料气调节阀和快关阀;

③关闭燃科油调节网和快关网；

④停止燃烧空气鼓风机；

⑤磨煤机跳闸。

六、故障现象描述

工艺通知气化装置热风炉F-1501A火检信号异常，有时会误报警，导致装置无法正常运行，工艺人员无法对设备正常切换，从而影响生产。

七、处理前安全措施

1.办理检修工作票，解除相关联锁。

2.与工艺人员确认设备完全交出，是否具备作业条件，并要求公艺人员监护。

3.检修前需准备检修使用的相关工具和防护用品。

4.检修前先断开电源再进行作业，防止触电。

4.注意高温、高压、有毒和窒息防护，需要佩戴高温防护手套，携带便携式有毒气体报警仪。。

八、分析及判断思路

1、燃烧器无火，而检测却显示有火，可检查火焰检测器工作电压是否太高，现场是否存在电焊等干扰源。

2、燃烧器有火，而检测器显示无火，可能原因有：

①探头被灰尘覆盖，需擦干净套头透镜外表面；

②火焰检测器电源没有正常供电；

③火焰检测器探头与接线基座以及端子之间连接不完好；

④火焰检测器探头元件损坏；

⑤安装方式不规范导致火焰检测器安装角度不合理，有正对火焰。

⑥DCS信号回路故障。

九、故障有效预防处理方法

1.工作电压太高：调节火焰检测器工作电压；

2.火焰检测器工作环境存在干扰源：现场排查可能存在的干扰源，并针对干扰源做好隔绝防护措施；

3.探头透镜外边面被遮挡：可开关现场套头吹扫气进行吹扫，或者拆检探头进行清理；

4.无电源供电：检查现场电源回路，恢复检测器电源供电；

5.线路连接不完好：现场检查探头接线基座以及和接线端子，腐蚀老化的可进行更换，接线松脱进行紧固；

6.火焰检测器本体损坏：更换火焰检测器；

7.安装不规范:按相关安装规范重新安装；

8.DCS信号回路故障：排查信号回路。

十、故障防范措施及改进

1.加强日常巡检，定期排查火焰检测器周围可能存在的干扰源。

2.在热风炉停运期间，定期对火焰检测器进行外观检查，对接线基座以及接线端子进行紧固。

3.为防止探头透镜外表面被遮挡，定期检查现场火焰检测器吹扫气正常投用。

十一、故障处理经验谈

检修前必须办理好相关工作票，与工艺确认设备是否完全交出，是否完全具备作业条件；备好检修所需工具及备件，提高检修效率；检修时必须保证电源处于断开状态再进行作业，检修时按照无电当有电，无压当有压，按照操作规程有序进行作业。
