锁紧气缸如何接气管及原理与应用

2024-07-12 10:00:36 半岛(中国)

锁紧气缸如何接气管及原理与应用

图片关键词

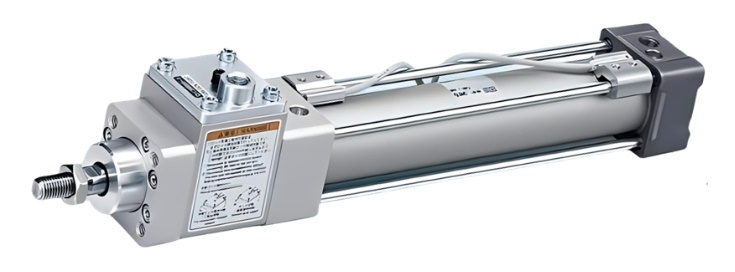

锁紧气缸简述:

锁紧气缸又称抱紧气缸、抱死气缸、带锁气缸等

它在自动化中不是特别常用的一种气缸,

锁紧气缸有3个进气口,与一般气缸相比,控制回路要复杂些。

锁紧气缸作用:

用于中途停止、异常事故的紧急停止和防止落下等,以确保安全,

各系列锁紧气缸有不同的锁紧原理、锁紧方式和锁定方向。

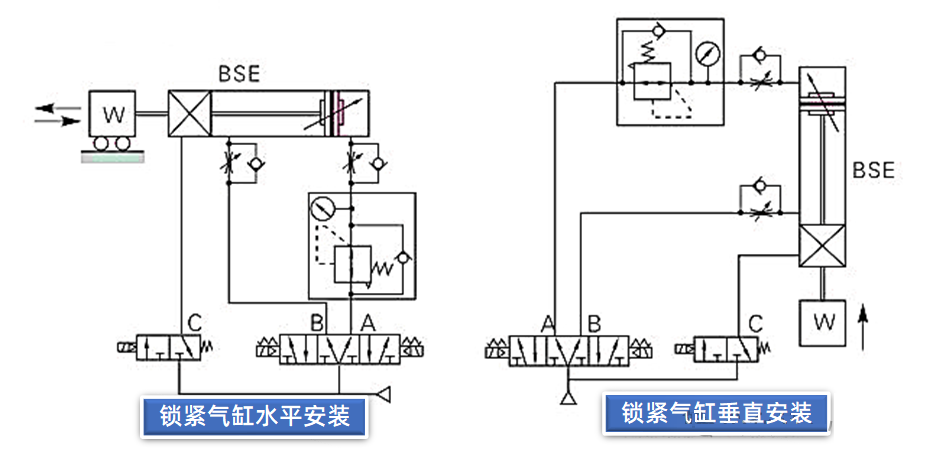

锁紧气缸控制回路介绍

图片关键词

一般气缸使用一个电磁阀控制,因为气缸只有两个位置,

使用三位五通电磁阀是应对突然断电时需要保持特殊位置的气缸使用。

带锁气缸则需要使用最少两个电磁阀来控制(三位五通中压电磁阀和两位三通电磁阀)。

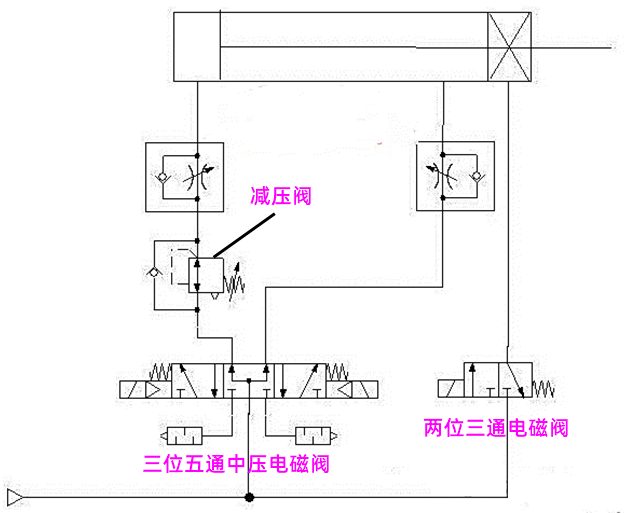

锁紧气缸水平安装

图片关键词

基本的控制回路如上图所示:

由于活塞两侧的受力面积不同(无杆侧的受力面积要大于有杆侧),电磁阀与气缸的无杆侧之间安装减压阀,

保证无杆侧的供气压力低于有杆侧,

气缸锁紧时,活塞两侧力需平衡,

以防开锁后因活塞受力不均导致活塞杆急速伸出,引发事故。

二位三通电磁阀作用:

失电,带锁气缸锁紧制动;得电,制动电,制动解除。

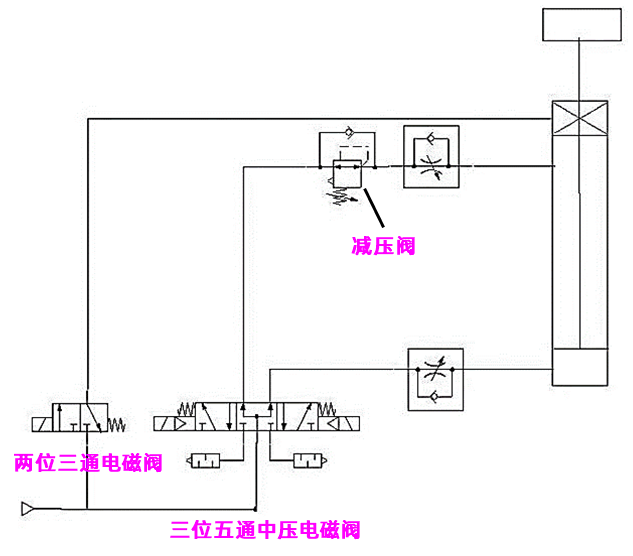

锁紧气缸垂直安装

图片关键词

在顶起重物的情况下(见上图),

活塞有杆侧的受力除了气压力外,还有顶起的工件重量,所以在气缸的有杆侧应安装减压阀。

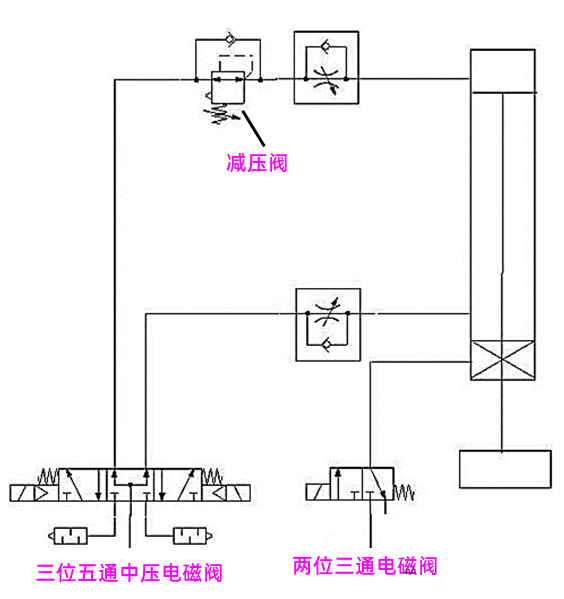

锁紧气缸用于拉住工件

图片关键词

减压阀应设置在无杆侧,以平衡工件重量对活塞的拉力。

锁紧气缸安装要点

1.开锁用电磁阀的有效截面积应大于驱动锁紧气缸的电磁阀的有效截面积的50%以上,且尽量靠近气缸安装,以缩短开锁时间,提高停止精度。

2.从锁紧到解锁完成的时间应保证在0.5S以上,这样才能保证活塞两侧气压的建立,否则还是可能出现活塞杆急速伸出的现象。

3.开锁信号应该超前于气缸的往复信号或者同时出现,如果气缸的往复信号先出现,一侧的气压泄掉了,活塞两侧的力平衡状态被打破,活塞杆又会急速伸出。
