除盐水泵减小电流后流量计显示增加

2024-08-05 16:30:39 半岛(中国)

除盐水泵减小电流后流量计显示增加

知识点

涡街流量计是根据卡门涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。

涡街流量计特点是压力损失小、量程范围大、精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。

涡街流量计无可动机械零件,因此可靠性高、维护量小、仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可在-20°℃~+250°℃的工作温度范围内工作。

其主要用于工业管道介质流体的流量测量,如气体、液体、蒸汽等多种介质涡街流量计常见故障:一台DN50涡街流量计,从说明书查到,其液体用流量范围是3-50m3/h。

我们在油流标准装置上标定的结果是10-50 m3/h符合精度要求,但10m3/h以下精度不合格,应如何评价此台流量计?

涡街流量汁说明书中,标明的流量范围是使用于特定参考介质的流量范围,如液体一般指常温水。

用于其他介质时,可用流量范围将随介质的粘度和密度不同而异。

由于油流量标准装置采用粘度比水大,密度比水小的柴油做标定介质,流量计的下限流量一般都会相应提高,使可用流量范围变窄。所以,涡街流量计在油流量标定装置上标定出现小流量性能变差是正常的。

由此我们不难推断,如果用液化石油气(这种低粘度介质)标定涡街流量汁,将会得到比水好的相反结果。


故障现象

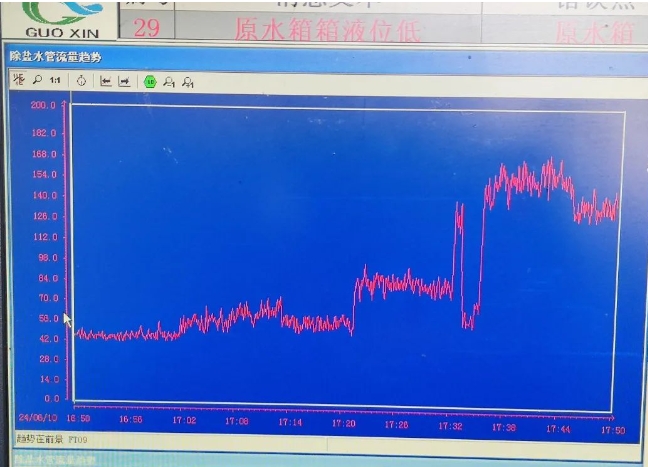

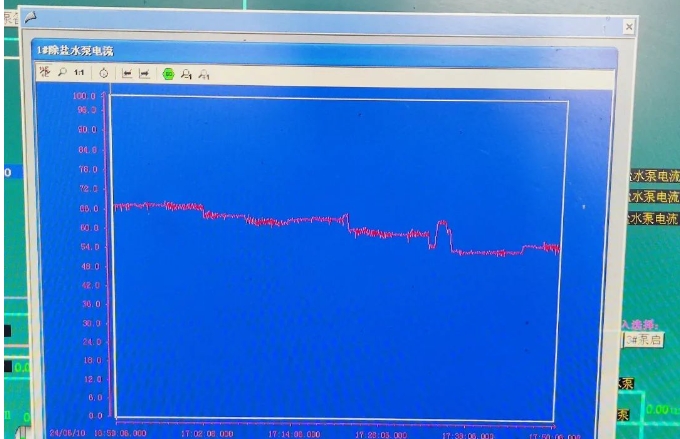

除盐水泵电流减小后,流量显示反而增加

图片关键词

图片关键词

检查处理经过

首先到现场查看流量计状态,使用涡街流量计

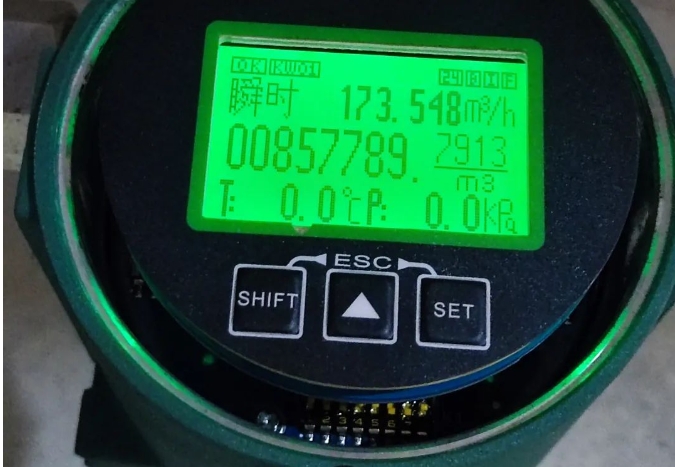

正常情况,除盐水泵60多安的电流流量能达到40多吨,现在电流降低到56.1A后,流量显示126.3吨。

图片关键词

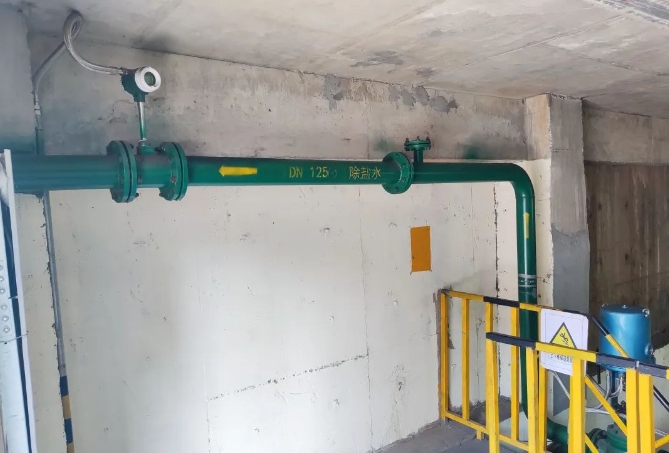

检查现场流量计安装符合规范要求

图片关键词

流量显示波动较大,断电重启后依旧这样,怀疑流量计有问题,由于现场只有这一个流量计,真实流量肯定没有这么多,通过液位计算,现场约25吨左右流量。

图片关键词

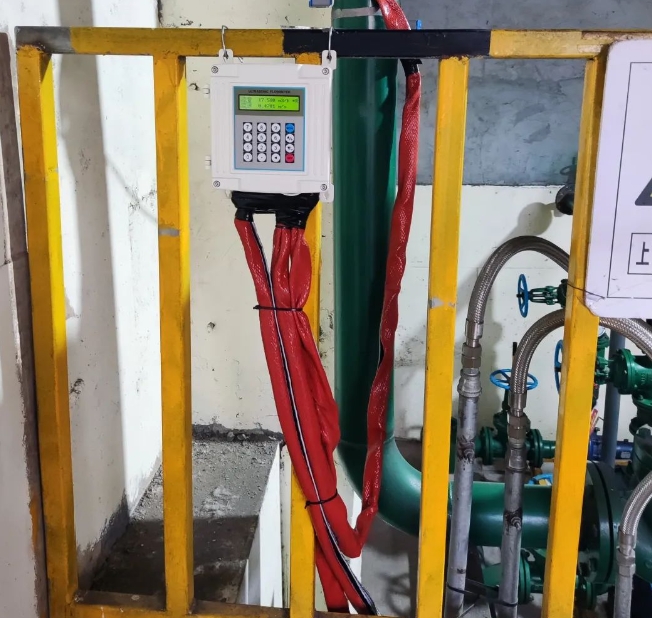

从仓库找到一个超声波流量计,安装到管道上,按照要求设置好相关参数。

图片关键词

最终结果

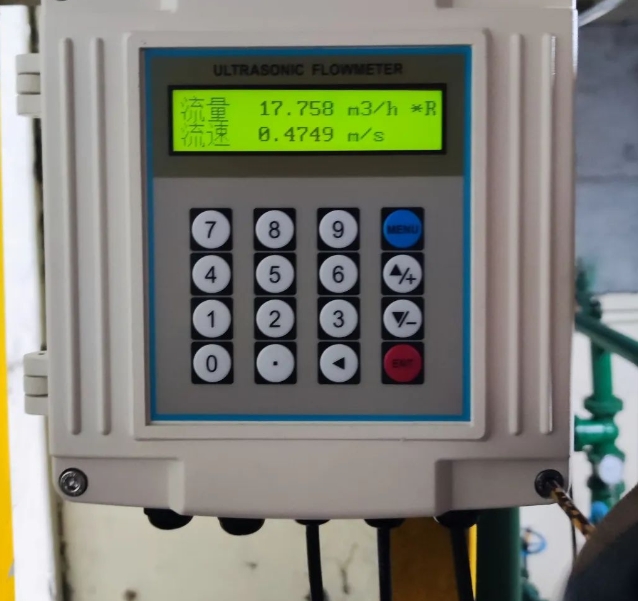

超声波流量计显示流量18吨左右,正常。

图片关键词

总结体会

原涡街流量计应该也是正常的,由于管道125mm对应的流量计测量流量范围20-350吨,应该是流量减小,数据有影响。

仪表选型一定要根据实际情况选择好,否则后期使用受到影响。
