压力显示故障,现场压力变送器无显示

2024-08-14 16:55:19 半岛(中国)

压力显示故障,现场压力变送器无显示

知识点

工艺设备已有压力但变送器没有压力信号输出,

原因有:取样阀门没有打开,导压管堵塞,排污阀门没有关闭;变送器供电或连接电缆故障,变送器的元器件损坏。

按以下方法检查和处理:

1.观察显示仪表及变送器表头有无显示值,指针式表头指示零下,LCD表头没有任何显示,说明变送器的供电中断,检查供电开关是否合上,熔丝是否熔断,连接电缆有无断线。

2.用万用表先测量24V DC供电电压,或DCS卡件的供电电压,供电正常,再测量XS端子1、2间的电压,或者变送器接线端子间的电压,该电压在24V左右,测量变送器表头端的电压,在18V以上,说明线路与变送器的连接基本正常。所测电压为“0V”,有可能是测量回路开路,回路中将没有电流;可断开任一根接线,串入万用表测量电流来判断。

3.没有电流,检查信号电缆的接线是否松动或断开,接线端子有无氧化、腐蚀现象,必要时紧固螺钉。检查安全栅的输入、输出电流,判断故障在安全栅前还是后。仍无电流可能是变送器有故障。

4.新安装或更换的变送器,检查变送器的量程是否正确,智能变送器的参数设定是否正确。量程设定大了仪表的显示可能会很小。

5.工艺管道有压力,但变送器仅有4mA左右的电流信号,输出电流上不去,在显示仪上就没有压力显示。取样阀没有打开,排污阀没有关闭,导压管有堵塞,变送器的正压室有泄漏等,都会出现本故障。智能变送器可用手操器检查,检查是否设置固定输出为4mA模式。

关于压力变送器的无显示调试的普通步骤如下:

1.查看压力变送器的电源是否接反了,电源正负极是不是接正确了。

2.压力变送器的供电电源,是不是有24V直流电压;必需保证供应变送器的电源电压≥12V(即变送器电源输入端电压≥12V)。假如没有电源则应检查回路能否断线、检测仪表是否选取错误(输入阻抗应≤250Ω)等等。

3.假如压力变送器是带表头的,需要检查表头是否损坏(先将表头的两根线短路,假如短路后正常,则是表头损坏),假如是表头损坏,则需另换表头。

4.假如是压力变送器出现问题,可将电流表串入24V电源回路中,检查电流是否正常。假如正常则说明变送器正常,此时应检查回路中其他仪表是否正常。

5.电源能否接在压力变送器电源输入端,把电源线接在电源接线端口上。


故障现象

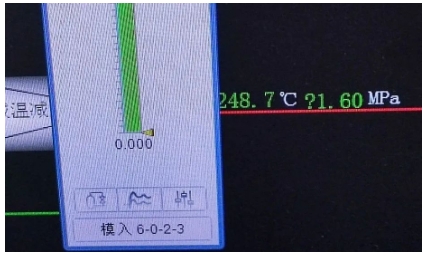

减温减压后蒸汽压力显示故障?1.60

图片关键词

检查处理经过

压力变送器显示故障,从配电柜开始查,拆除卡件后接线,显示?0.00

图片关键词

先前显示?1.60,拆线后显示?0.00。考虑先前短路,拆线断路。

图片关键词

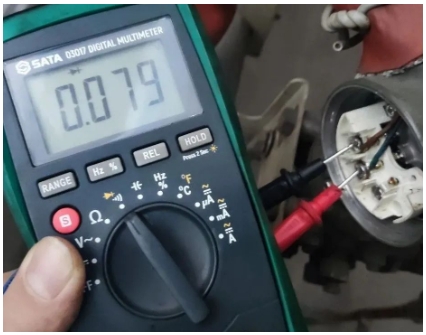

量一下两个点,通路,考虑变送器原因,拆线重新量

图片关键词

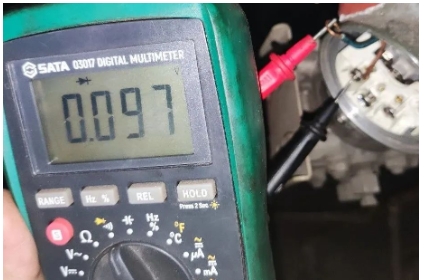

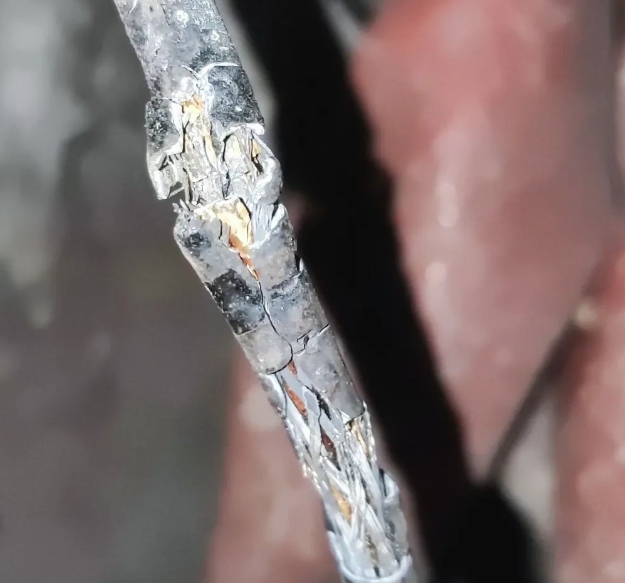

依旧通路,看来是线的问题了,正常情况下就比较难办,考虑现场环境,高温高压,先拆除穿线管查看,果然,烫坏了,连电了。

图片关键词

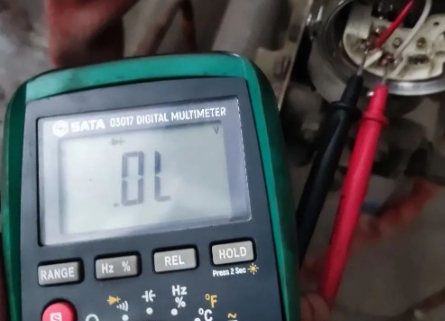

裁掉烧坏部分,重接线缆,量取两端,不通,已正常。

图片关键词

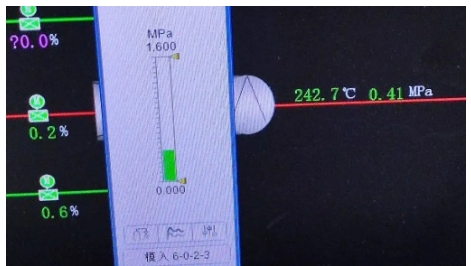

查看中控显示,压力已正常。

最终结果

中控压力显示正常,完活

图片关键词

总结体会

此类故障先观察故障显示值,上限和下限有不同的故障原因,可以节省判断的时间,更好更快的检修。
