单气缸蝶阀工作原理

一、结构组成

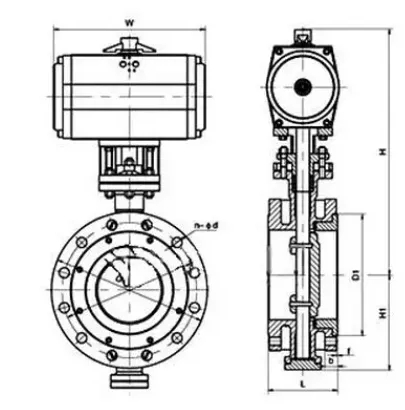

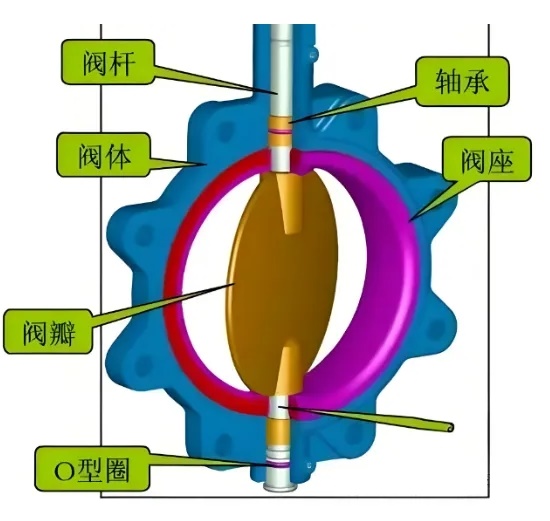

单气缸蝶阀主要由气动执行器（包括气缸、活塞等部件）、蝶阀本体（包括阀体、阀杆、蝶板等部件）以及其他附件（如法兰、密封件等）组成。

二、工作原理

关闭状态：

当单气缸蝶阀处于关闭状态时，蝶板（圆形阀门）处于垂直位置，完全堵塞流体或气体的流动。此时，气缸内的活塞位于其行程的最低点。

开启过程：

当需要开启单气缸蝶阀时，控制系统向气缸供气，推动活塞上升。

活塞通过连接机构（如阀杆）与蝶板相连，因此活塞的上升运动会带动蝶板一起旋转。

蝶板从垂直位置逐渐旋转到水平位置，直到完全打开，此时流体或气体可以通过阀门的开口部分流过。

流量调节：

在蝶板旋转的过程中，可以通过控制活塞的上升或下降来调节阀门的开度，从而实现对流体或气体流量的精确控制。

蝶阀的开度与流量之间的关系基本上呈线性比例变化，这使得流量调节变得相对简单和准确。

关闭过程：

当需要关闭单气缸蝶阀时，控制系统停止向气缸供气。

活塞在自身重量或外部力的作用下降，带动蝶板从水平位置旋转回垂直位置。

蝶板完全堵塞流体或气体的流动，使阀门回到关闭状态。

三、特点与应用

结构简单：单气缸蝶阀的结构相对简单，易于安装和维护。

操作方便：通过气动执行器实现远程控制，操作简便快捷。

流量调节：具有良好的流量调节性能，适用于需要精确控制流量的场合。

适用范围广：可用于各种流体或气体的管道系统中，如石油、化工、电力等行业。
