双法兰液位计中控指示时有时无

一、V2206罐双法兰液位计指示波动

1.故障类型：中控指示时有时无。

2.仪表类型：双法兰液位变送器。

3.厂家型号：半岛（中国）

4.使用工况：

此液位计用于测量22低甲洗V—2206罐液位，其介质为富甲醇，正常运行时，工作压力为：0.19Mpa，温度为：33.4摄氏度。

5.故障现象：

中控显示值时有时无，趋势图显示此液位低报加高报，且连续三次出现。

6.作业前安全辨识及措施：

(1)办理好工作票证，做好风险辨识。

(2)此液位带有二选二联锁，检修前办理联锁切除票。

(3)穿戴好劳动防护用品（安全帽、工作服、安全鞋、防护面罩等）；

(4)进入工作现场要携带便携式有毒可燃气体报警仪；

(5)作业前要规范办理检修作业票，作业时要做到仪表检修“七个对待”，“十个不修”；

(6)现场作业注意观察风向，牢记逃生通道，要有专业的工艺监护人员在场监护。

7.故障原因分析及判断思路：

依据主控故障原因分析现场表内接线可能出现松动、中间接线箱内接线松动或者是 DCS 机柜接线松动，从而造成接触不良产生主控信号时有时无；变送器内转换模坏。

8.故障有效处理方法：

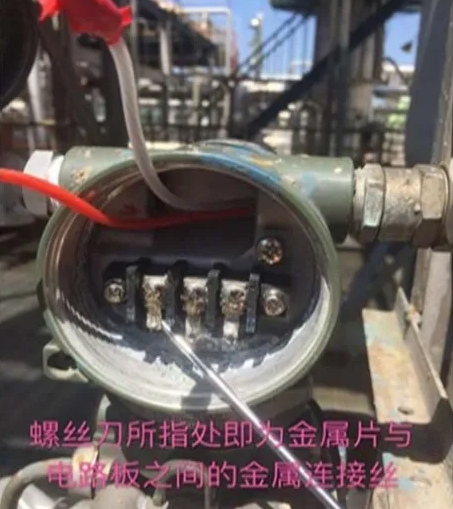

现场检查变送器表头显示为（49.5%），并与现场工艺磁翻板液位计进行对照（工艺液位计量程为0~3.5米，实际指示为1.7米左右），经过换算二者显示一致。取下表头防水塑料布并打开变送器后面接线盖，断开正极接线，用万用表直流电流档串入测量其电流为 12mA 左右，可以证明DCS机柜供电正常，没有问题，而后恢复变送器内接线，并紧固端子与线路之间的螺丝，此时查看表头没有显示，与主控联系也没有信号显示，用手按压接线端子并观察表头，有数字显示，手松开则无显示，再次检查接线端子并断开接线，仔细观察才发现紧固螺丝与端子之间有一个金属片，此金属片与表头内电路板是有金属线相连的（实际上金属线处于藕断丝连状态），且此金属片与电路板相连的金属线都有明显的腐蚀痕迹，此时有同事反映此变送器在 2019 年曾有过进水现象，由此可以判断正是由于此前表内进水， 导致此金属线慢慢腐蚀，直至出现故障。

由于此表表后的接线端子与表头的电路板是一体式的，

由于此表表后的接线端子与表头的电路板是一体式的，故无法完整取下表后的端子进行更换，但此型号的变送器的上半部分是可以通用互换的，因此找来旧的变送器拆下上半部分与之互换后，通电，表指示恢复正常，与主控对接信号显示正常，更换表头原始铭牌，清理现场垃圾，恢复变送器防水塑料布。

9.故障防范措施及改进：

（1）定期对变送器的防水进行检查，必要时及时进行更换；

（2）有检修条件的时候要对变送器内、中间接线箱、DCS机柜内的接线进行检查并紧固。

10.故障处理经验：

出现此类故障有联锁的一定要先切除联锁，现场在排除故障时要细心观察，熟悉 各类变送器的内部构造、工作原理以及工艺工况的实时运行情况，与工艺的现场人员和主控人员及时做好沟通，以便现场作业能更好的判断和处理各种问题，对自己的工作与个人的安 全负责，对所辖区域装置的长期有效运行负责。
