阀门定位器放大器漏气维修处理

阀门定位器放大器漏气维修处理

1、故障类型：阀门定位器放大器漏气

2、仪表类型：气动元件

3、厂家型号：KWZK-WZM系列气动阀门定位器

4、使用工况：

16PV1128B为V1603粉煤给料罐降压调节阀，根据工艺情况阀门动作较为频繁。

5、故障现象：16PV1128B定位器的气路放大器漏气，泄漏量较大，阀门开关动作正常，且无论阀门开到位或者关到位，漏气现象依然存在。

6、作业前安全辨识及措施：

1.办理好相关作业票；

2.穿戴好劳保防护用品；

3.通知工艺人员切旁路运行手动控制工况，完全交出该阀；

4.打开导淋卸掉管道内压力，确保检修处于安全状态；

5.关闭阀门气源和仪表电源，拆开信号线缆后用绝缘胶带包扎好，拆卸定位器检查放大器。初步判断为放大器密封膜片破损所导致。

7、故障原因分析及判断思路。

1.通过故障现象初步判断为放大器密封膜片破损所导致。

2.放大器漏气原因是从排气口持续排除出，其正常工作状态为阀门动作时排气口才会排气，故判断放大器膜片破损导致漏气。

8、故障有效处理方法：

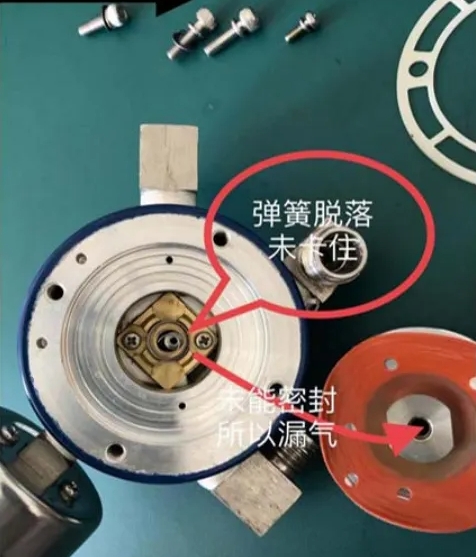

拆卸定位器气路放大器发现膜片完好，但是弹簧滑落，密封面无法与排气口紧密密封，如图一所示：

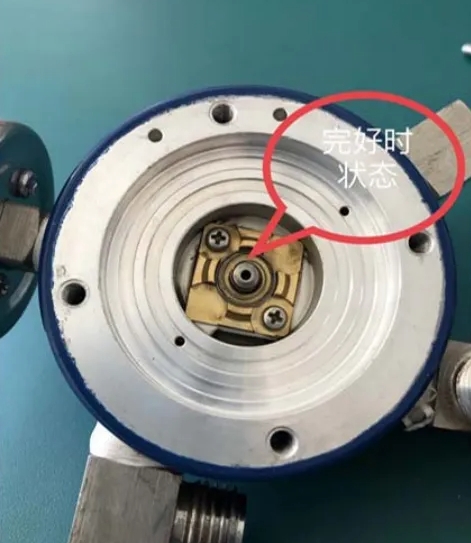

重新固定好弹簧卡件（图二），回装密封膜片，排气口密封完好，装回定位器调试动作正常，泄漏得到改善。

9、故障防范措施及改进：

1.巡检时注意现场气源的泄漏情况；

2.对阀门定位器的工作情况进行排查统计，遇到相似问题时候能够及时处理。

拓展

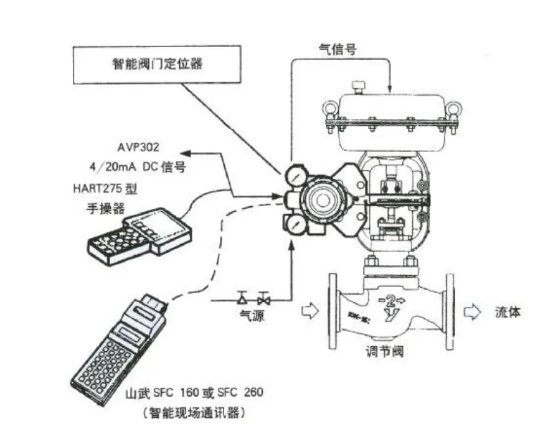

典型安装
