锅炉汽包电接点水位计更换电极点注意事项

1、故障类型：电接点水位计电极泄露

2、仪表类型：电接点远传水位计

3、厂家型号：

测量筒厂家：半岛（中国）；型号：KWZK-B60；电极厂家：半岛（中国）

仪表；型号：KWZK-S200型。

4、使用工况：

锅炉汽包电接点水位计在运行中一直与高温、高压炉水、蒸汽介质直接接触，温度 350℃,压力10.0MPa，对电极本身质量等技术参数要求高。

5、故障现象：

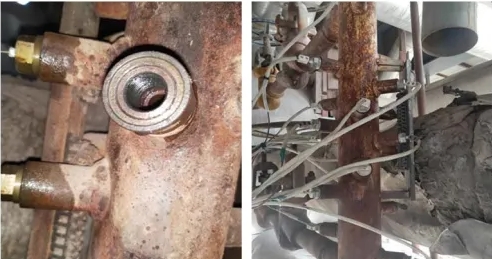

在对装置仪表日常巡检时，发现C炉汽包水位计92LT-025C其中一个电极有蒸汽泄漏，将现场情况告知工艺操作人员，加强水位计运行监视，同时做更换电极的准备工作。

6、作业前安全辨识及措施：

1.烫伤

①确认汽水两侧一、二次门确已关闭。

②打开排污门，泄掉余压。

③戴耐高温防烫手套，待测量筒降至常温后再作业。

④拆卸电极时应侧对电极缓慢旋松放出余压，发现余压泄不净，立即旋紧电极点，再次确认一、二次门关严后再工作。

2.触电

①切断仪表电源，并取下保险。

②在电源开关上挂“有人工作，禁止合闸”警示牌。

③工作前验电。

3.人身伤害

①高处作业，防止工具掉落。

②拆卸电接点时，做好防止松滑脱落的措施。

③严禁上下抛物，防止工具伤人。

4.高空坠落

①戴好安全帽，系好安全带，专人监护。

②作业时，人员站靠应背靠锅炉内侧，防止踩空坠落。

5.划定作业范围，设专人监护。

7、故障有效处理方法：

1.办理检修工作票和连锁切除票，工艺做到安全交出，并确认已安全交出，交付检修人员现场安全注意事项。

2.联系操作人员关闭汽包电接点水位计汽水两侧一、二次根部阀，打开水位计排污阀进行泄压，待工艺交出后方可作业。

3.停电接点水位计电源。并悬挂作业警示牌。

4.带好备品备件和工器具到汽包电接点水位计测量筒现场。

5.拆除电极接线，做好记录。

6.确认水位计测量筒内无压力、温度降至常温状态后，方可拆卸电极。

7.拆卸电极应缓慢进行，拆卸时检修人员不要正对测量电极拆卸，防止喷水或喷汽造成人员伤害。

8.检查电极外观应完好整洁、对电极进行绝缘测试。

9.现场电极为螺纹式，安装前一定要对水位测量筒的电极座螺纹进行清洗，检查电极固定座接触面和丝纹是否损伤。

10.拆卸安装电极时要选用合适规格的扳手旋紧，用力要均匀适当，对密封的紫铜垫要选用经过退火处理的，以便达到较好的密封效果。

11.回装电极接线要用电极所带的瓷接线头，保证接线牢固，确保接触良好。

12.确保控制室显示表、电接点测量筒电极连接完整后，再投上电接点水位计系统电源。

13.显示表指示器红色二极发光管全亮。

14.打开电接点水位计的测量筒汽水两侧的一、二次根部阀，关闭排污阀。

8、故障防范措施及改进：

检修后要确认，

1.电极密封不泄露，外观整洁、电极绝缘合格、接线牢固。

2.远传显示表显示表电路板整洁、接线及端子清洁、牢固、表端子标识清晰可见。

3.测量仪表投运后就地、远程显示表显示正常，能正常准确指示水位。

知识拓展

工作原理：

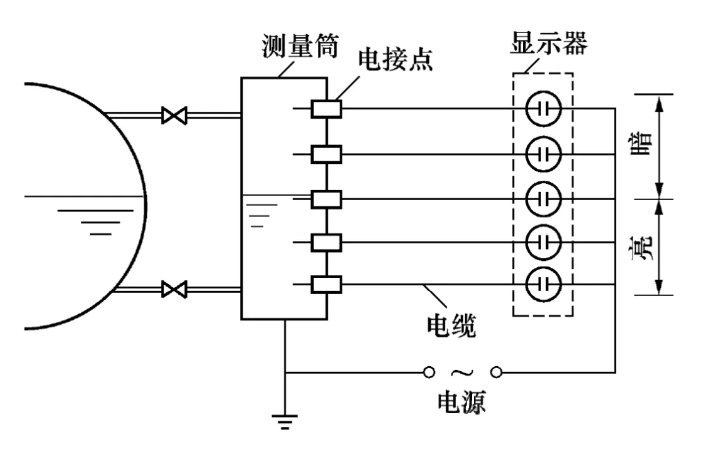

电接点水位计是利用汽、水介质的电阻率相差很大的性质来实现水位测量的，它属于电阻式水位测量仪表。在360℃以下，纯水的电阻率小于10（6次方 Ω·cm，蒸汽的电阻率大于10（8次方）Ω·cm。电接点水位计主要由水位容器（ 测量筒）、电接点及水位显示仪表等构成。

电接点水位计的突出优点是指示值不受汽包压力变化的影响，在锅炉起停过程中能准确地反映水位情况，仪表构造简单，迟延小。
