调节阀阀门动作波动故障维修知识

2022-04-04 11:00:19 半岛(中国)

气动薄膜单座调节阀动作波动故障维修知识


WHY-Q系列气动薄膜单座调节阀故障检修案例


一、故障类别:阀门动作故障


二、仪表类型:3塔甲醇出口液位调节控制阀喘


三、厂家型号:智能正作用气动薄膜单座调节阀,阀门附件为智能型阀门定位器,阀门附件有气源放大器


四、使用工况介绍 :正常开车使用时需要投PID调节


五、故障现象描述

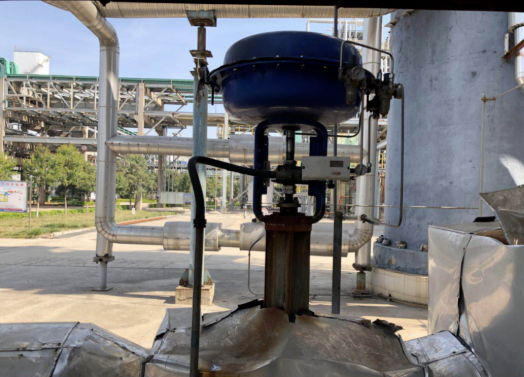

阀门开度一定位置时会出现上下喘动,幅度为总行程1%

图片关键词

六、处理前安全措施


1.与工艺结合对阀门做好隔离处理


2.劳保齐全避免机械伤害


3.对阀门各附件管线链接做好标记


七、故障原因分析及判断思路

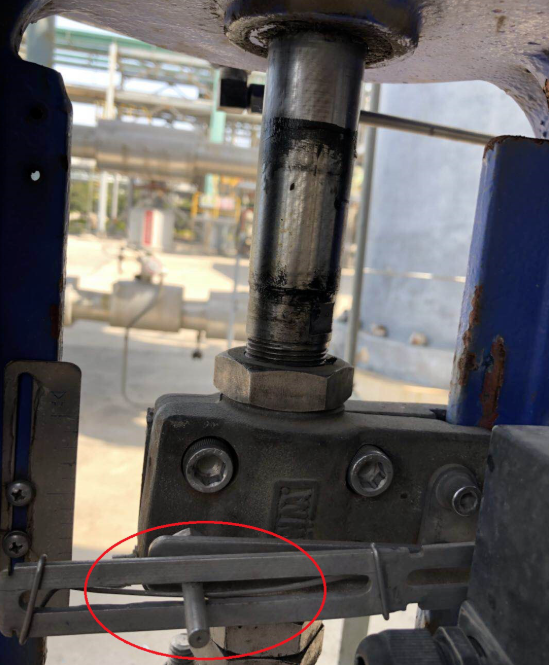

1.排查阀门定位反馈杆连接处是否有间隙。

图片关键词

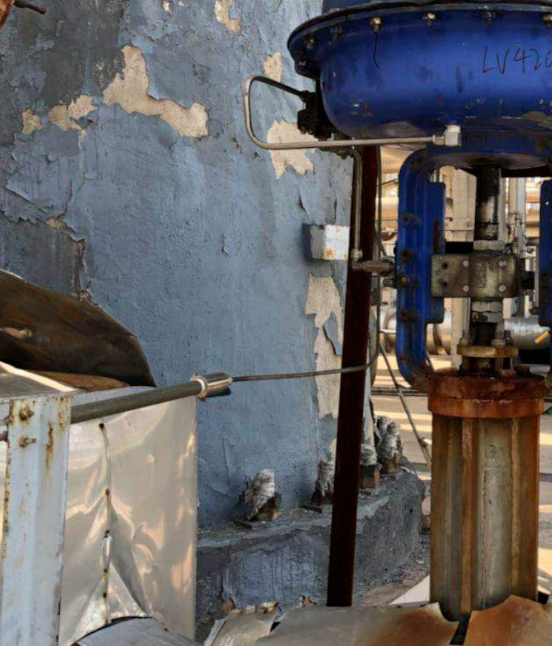

2.排查仪表气源是否存在漏气现象

图片关键词

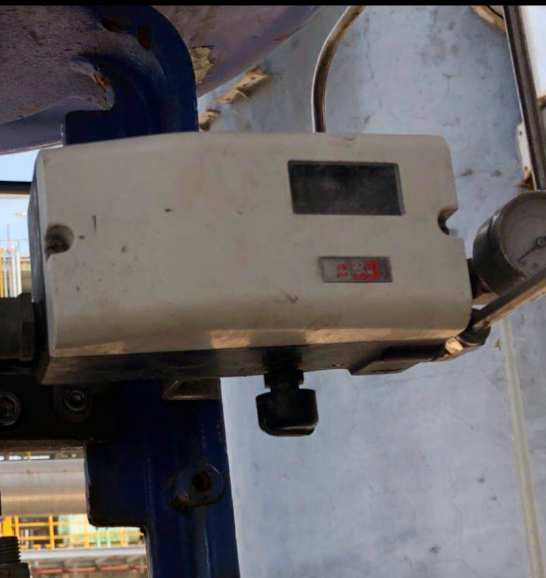

3.排查阀门气缸有无漏气现象及定位器、附件性能

图片关键词

图片关键词

八、故障有效处理办法:

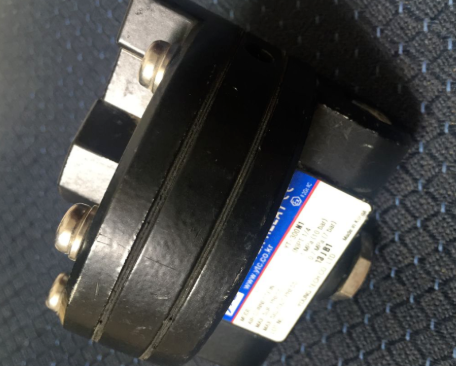

一般阀门定住位置一段时间后再次循环波动基本上就是以上情况,此阀门在排查漏气点是最后是阀杆气缸密封垫漏气导致气缸压力变低,只能定位器进行补气,阀门动作。更换阀门气缸阀杆密封件后阀门正常

图片关键词

九、故障防范措施及改进:


1.加强设备巡检对更换检修过的设备应做好巡检记录


2.对现场此类阀门进行排查并做气密测试,防止出现此类类似情况


3.与厂家结合对阀门密封件使用周期寿命进行分析,定期更换


十、故障处理经验谈:(故障处理走的弯路)


处理该类故障时,现场噪音比较大没有听到明显漏气声音,气密测试时此处气密测试遗漏。
