阀门卡塞无法正常开关的故障处理知识

2022-04-06 10:23:23 半岛(中国)

阀门卡塞无法正常开关的故障处理知识


一、故障类别


阀门卡塞无法正常开关


二、仪表类型


开关阀,位号032XV0129


三、厂家型号


WHY-Q系列气控制动阀


四、使用工况介绍(不同工况处理思路不同)


气化界区煤粉加压输送,至X03202A的高压氮气或二氧化碳,经过管道介质为高压输送煤粉。


五、故障现象描述(现象描述清楚才能判断问题)

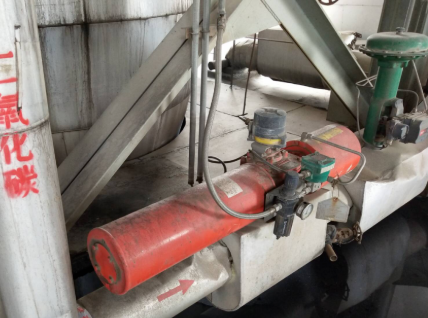

配合工艺去现场查看,先检查仪表气是否打开气源压力正常,中控给开信号时,阀门不能正常打开,10秒钟后中控显示打开失败,32KS0001无法正常进行。


六、处理前安全措施(提示大家处理某一类问题前一定做好安全防范,防止处理过程发生重大安全事故及对工艺的影响)


去现场劳保用品穿戴齐全,携带四合一报警器,由于夜里检修需要工艺现场人员配合。在动作阀门之前确认阀门是否具备打开的条件,因阀门背压过大在给开信号时与阀门保持安全距离。

图片关键词

七、故障原因分析及判断思路(从现象出发,阐述分析及判断思路)(必填)


由于阀门仪表气源及压力正常,阀门有打开的趋势,询问现场工艺阀门一侧背压过大一侧为常压,阀芯容易出现抱死状态,阀杆连接处也容易卡死导致无法打开;经过初步判断也可能是执行机构不动作的原因。


八、故障有效处理办法:


在线处理:由于开车期间无法离线处理与工艺沟通,在具备开阀条件下,将阀门过滤减压阀脱开,用仪表气源软管直接连接阀门执行机构,将阀门用气源直接强行顶开,发现阀门在动作时有严重的卡塞情况,而且阀门填料处有煤粉及介质泄漏;将填料连接处螺栓松动,多次尝试使用气源顶开阀门的方法进行开关,阀门多次动作后堵塞阀门连杆的介质减少,阀门勉强可以打开。


1.离线处理:


2.球芯改造维修方案:

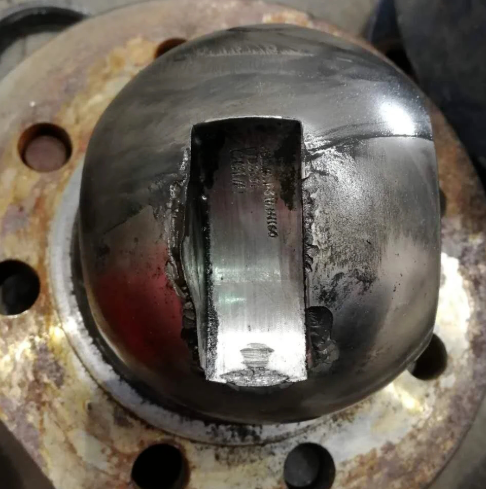

原球芯为316+融敷Ni60,现改造为球芯月牙槽处重新铣削加工,堆焊STL合金,增加强度,球面用数控球面车加工,重新喷涂WC硬度HRC60~65。


球芯加工后保证月牙槽对边的位置度及粗糙度,保证阀杆传动扁和月牙槽间隙在0.04mm之内,圆度保证在0.03mm之内。


3.阀杆改造维修方案:

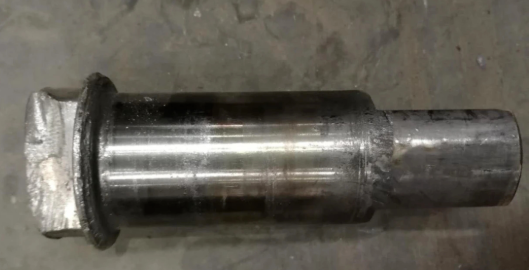

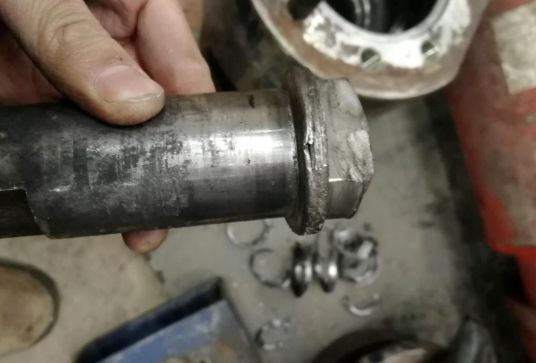

阀杆原材质为17-4PH,原阀杆传动扁挤压变形严重,新阀杆在传动扁两侧堆焊1.5mm厚的司太立合金,增加硬度及强度,另外阀杆止推垫片,采用锡青铜,增加耐磨性,保护阀体。根据阀门总装配尺寸,合理增加阀杆长度,阀杆加工后保证传动扁的位置度及粗糙度,保证阀杆传动扁和月牙槽间隙在0.04mm之内。


4.阀体改造维修方案:

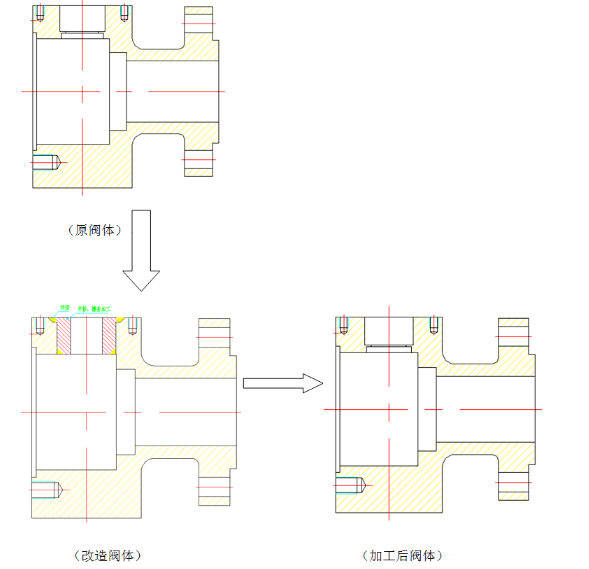

阀体填料函拉伤、防吹出限位台阶磨损严重,重新设计镗孔,镶嵌合金套加工至尺寸,焊后热处理。

图片关键词

5.阀座改造维修方案:


阀座原材质为316+融敷Ni55,硬度HRC45~50,现重新设计加工改为316+喷涂WC,硬度为HRC60~65,耐腐蚀、耐磨性大大提高。

图片关键词

图片关键词

图片关键词

九、故障防范措施及改进:


在阀门回装时要考虑管道内部介质对阀门的磨损程度,适当调节阀门填料处螺栓的松紧程度,防止阀杆抱死对连接模块的损坏;在挑选阀门时要考虑选择耐磨材料的阀门;对其高压磨损及其严重的阀门要进行定期的拆检维护,电仪维护人员要增加此类阀门的关注程度。


十、相关知识拓展:(简单原理及相关安装等,工况拓展)


在安装阀门时,要将填料连接处调至恰当位置,过于紧固时会造成阀杆抱死,稍松一些会造成填料泄漏对其磨损,在紧固时也要考虑管道内部温度情况,以免热胀冷缩造成抱死情况发生。


十一、故障处理经验谈:(故障处理走的弯路)


在处理阀门卡塞问题时,不要直接的考虑执行机构损坏或者阀芯磨损卡塞,在处理问题时要头脑清晰,对现场阀门动作要求观察仔细后在进行判断问题所在。
