门机电缆更换经验方法知识(KWZK半岛(中国))

2022-04-13 17:29:11 半岛(中国)

门机电缆更换经验方法知识(KWZK半岛(中国))



一、适用范围


本手册适用于本单位2,3,4,5号门机进线电缆更换。


二、准备工作


工作前准备工作:工作票,操作票,M10套筒,M14、M17、M19开口扳手,活动扳手,10KV验电棒,高压房钥匙,10KV码头变电所钥匙,登高车,对讲机*3,一字螺丝刀,美工刀,剥线钳,绝缘胶带,待更换的电缆。


三、具体步骤


3.1 关闭机上工程电脑。

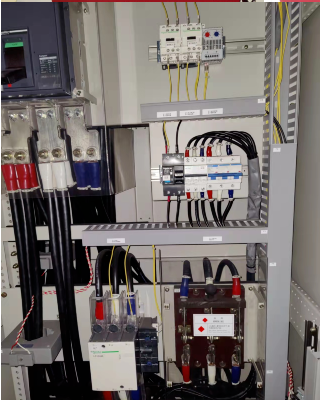

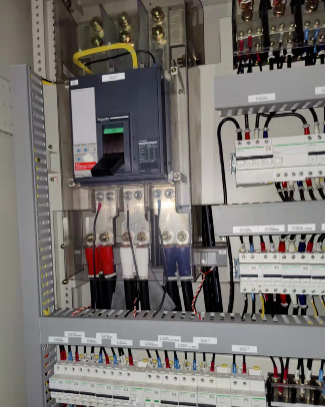

3.2 断开门机低压进线总电源。

图片关键词

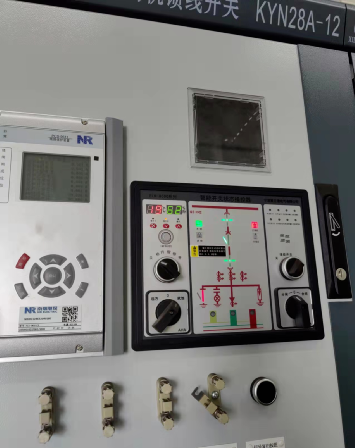

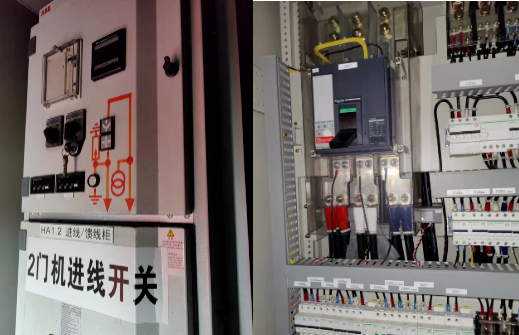

3.3 断开10KV码头变电所门机馈线电源。

图片关键词


3.4 利用10KV验电棒进行转接箱验电。


3.5 确认没有电的情况下拆除进线电缆。

图片关键词

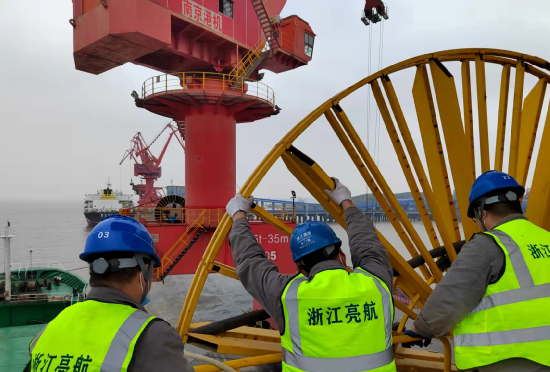

3.6 利用下方电缆以及电缆卷盘用力盘出旧电缆。

图片关键词

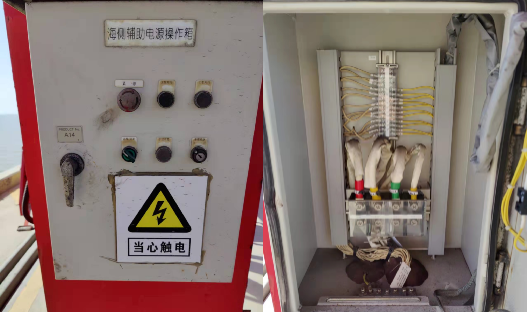

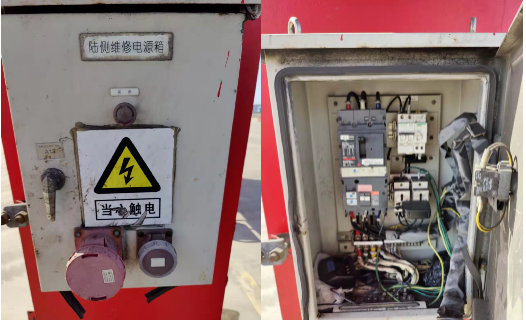

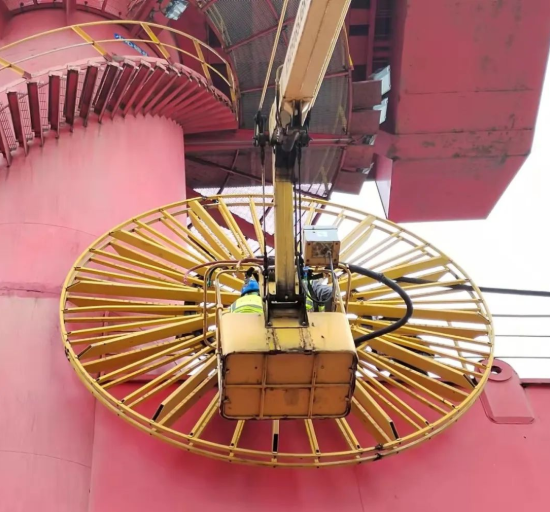

3.7 利用其他门机下部辅助电源反向给门机供电(注意三相接电的相序,可能导致反转,如果方向相反可利用导向闸进行切换),利用机下收揽模式将剩余电缆收起(机上需要打到机下模式),收揽完毕后需将旋钮打回远方操作否则机上主控无法合闸。

图片关键词

图片关键词

图片关键词

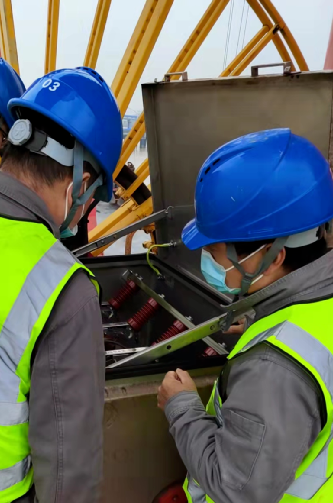

3.8 插入电缆头,做电缆接头。

图片关键词

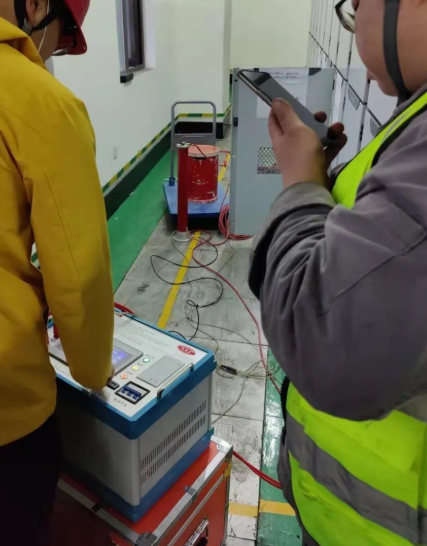

3.9 10kv码头变电所做耐压测试(需保持电话畅通)。

图片关键词

3.10 测试合格后人员撤离,10kv码头变电所送电(保持电话或对讲机畅通,确保安全)。


3.11 确认门机转接箱状态,门机低压进线总电源送电。

图片关键词

3.12 启动工控电脑。


3.12 验证门机是否正常使用。


以上内容仅供学习,具体操作以实际为主。
