YJS-JA系列减速机高速轴断裂分析

2022-04-20 10:48:03 半岛(中国)自控

YJS-JA系列减速机高速轴断裂分析


减速机高速轴断裂分析


使用客户:煤化工


齿轮箱型号:YJS-JA系列减速机


制造商:KWZK


使用工况: 行走机构

图片关键词

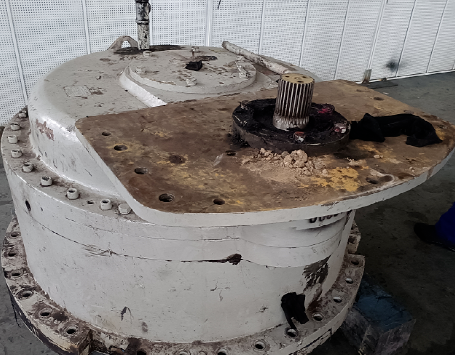

减速机外观

手动盘转输入轴,输出轴时转时停。

图片关键词

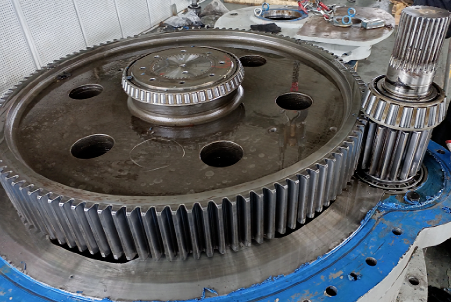

拆开上盖


齿轮无明显打齿。

图片关键词

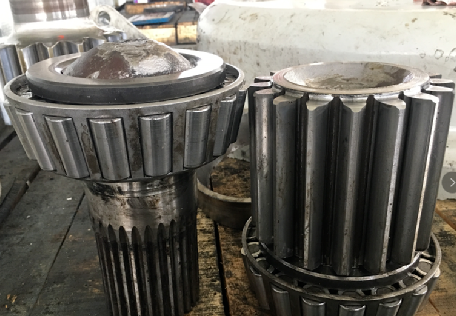

拿下高速轴


直接成两半了。

图片关键词

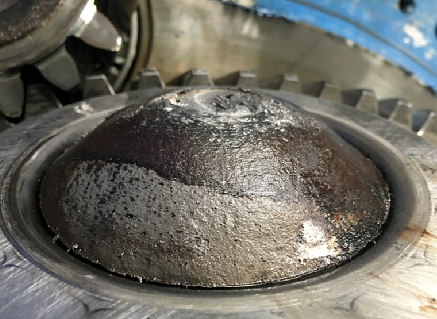

高速轴上半断口


断口像山丘,轻轻摸一下。感觉有轻微颗粒感,表面形状规则又挺拔。

图片关键词

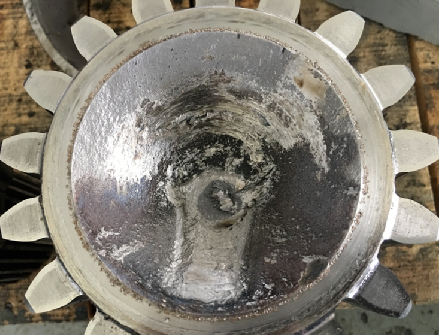

高速轴下半断口


断口像漏斗,表面较整体,颗粒形状较规则。

图片关键词

图片关键词

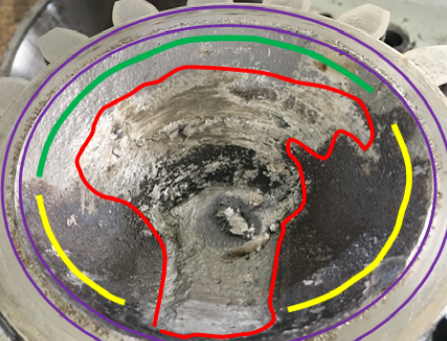

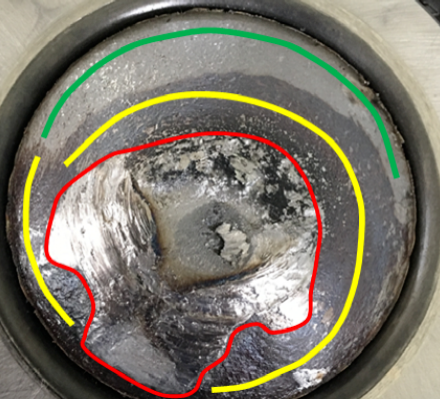

紫色区域为裂纹疲劳产生源区。


黄色区域为裂纹疲劳静扩展区。


绿色区域为裂纹疲劳动扩展区。


红色区域为疲劳瞬断区。

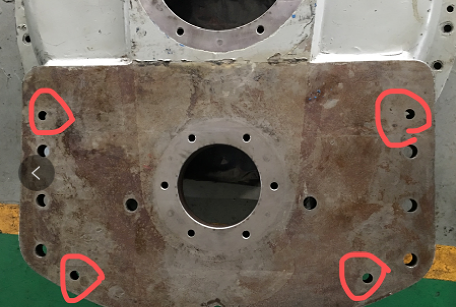

驱动电机安装位置


4个小红圈位置,要知道是干啥的。

图片关键词

断裂原因描述:

首先,这根轴在旋转中产生负荷旋转弯曲,持续径向剪切力,大应力集中于轴承安装处退刀槽,伴随旋转剪切次数增加,退刀槽处产生疲劳裂纹,裂纹不断扩展,形成断裂。


这例是很典型的旋转弯曲疲劳断裂。预防他的办法很简单,就是上图的四个小红圈,你只要在安装减速机的时候,砸上4枚定位销,就OK。如果你在安装时不下心把4个定位销给搞丢了,记得一定要补,千万不能用普通螺丝代替,不然就会产生本例中的断轴事故。
