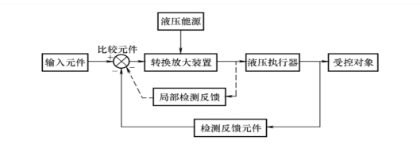

  上图所示为液压控制系统的组成。这些基本组件包括：输入组件、检测反馈组件、比较组件及转换放大装置（含能源）、执行器和受控对象等部分。

01、液压控制系统的组成部分及其作用

02、液压控制系统的分类

①按使用控制组件的不同分类：

伺服控制系统、比例控制系统、数字控制系统；

②按液压控制系统被控量的名称分类：

位置控制系统、加速度控制系统、速度控制系统、力及压控制系统及其他控制系统；

③按按液压动力元件的控制方式或液压控制元件的形式分类：

节流式控制(阀控式)系统：阀控液压缸系统与阀控液压马达系统

容积式控制系统：伺服变量泵系统与伺服变量马达系统。

④闭环控制系统和开环控制系统。

03、补充介绍

1、恒压源:压力恒定、可调，流量由元件规格确定。

  恒流源:流量恒定、可调，压力由元件规格确定。

2、闭环控制系统：采用反馈的闭环控制系统由于加入了检测反馈，具有抗干扰能力，对系统参数变化不太敏感，控制精度高，响应速度快，但要考虑稳定性问题，而且成本较高，多用于系统性能要求较高的场合。比如：高精度数控机床、冶金、航空、航天设备等。

3、开环控制系统：不采用反馈的开环控制系统不存在稳定性问题，但不具有抗干扰能力，控制精度低，但成本较低，用于精度要求不高的场合。对于闭环控制系统稳定性难以解决，响应速度要求较快，控制精度要求不太高，外扰较小，功率较大，要求成本低的场合，可以采用开环或局部闭环控制系统。

4、阀控系统：又称节流控制系统，其主要控制组件是液压控制阀，具有响应快、控制精度高的优点，缺点是效率低，特别适合中小功率快速高精度控制系统的使用。

5、泵控系统：又称容积控制系统，其实质是用控制阀去控制变量液压泵的变量机构，由于无节流和溢流损失，故效率较高且刚性大，但响应速度慢，结构复杂，适用于功率和响应速度要求不高的控制场合。
