活套扫描仪接线方法分享
2022-05-07 08:45:57
半岛（中国）自控
KWZK-HT系列活套扫描仪接线方法分享
活套扫描仪型号：KWZK-HT30A6
KWZK-HT30A6型号中，3代表扫描仪的扫描角度为30°，6代表输出继电器类型为固态继电器。
活套扫描仪接线六根。
两根电源线。
两根开关量信号线
两根模拟量信号（4-20mA）

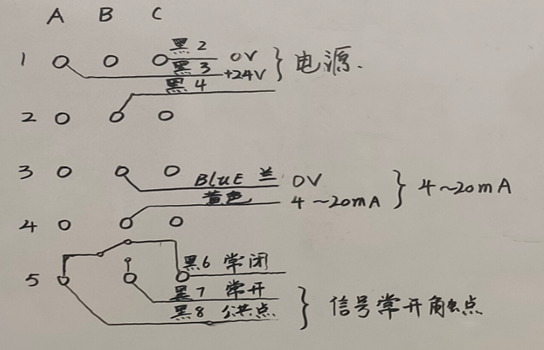

接线图如下：
