火焰探测器的探测范围和布置间距

2022-05-10 19:00:52 半岛(中国)自控

KWZK-HY10系列火焰探测器的探测范围和布置间距


01、KWZK-HY10系列火焰探测器类别和探测半径


火焰探测器适用于无烟液体和气体火灾、不产生烟的明火以及产生爆燃的场所。以及感温、感烟、红外线性探测器都不适宜的普通场所。

红外火灾探测器不适用于对某些化学物质(如磷、钠、镁、硫、氢等物质)燃烧的探测。

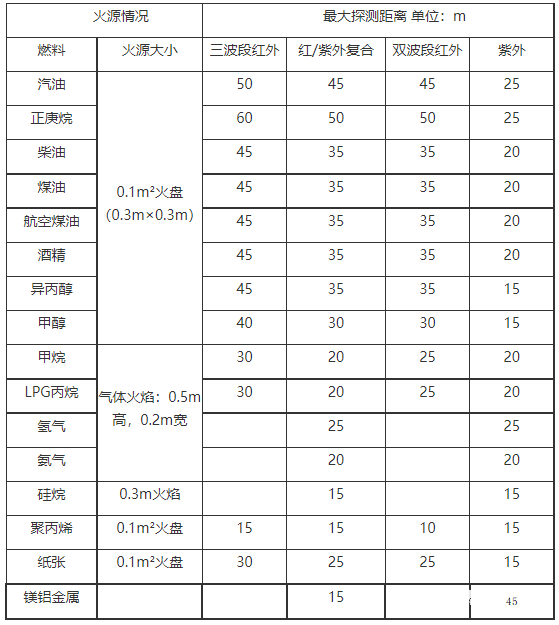

不同品牌的火焰探测半径不同,下面是某产品的参数:

IR红外火焰探测器——探测半径25m、

UV紫外火焰探测器——探测半径15m、

UV/IR红紫外复合火焰探测器(硅烷火焰探测、TMA)——探测半径30~35m、

IR2双波段红外火焰探测器——探测半径50m、

IR3三波段红外火焰探测器——探测半径55m。


02、KWZK-HY10系列火焰探测器的探测范围

火焰探测器不能受到障碍物的阻挡;要高过保护目标,一般原则为将探测器安装在该保护区域内最高的目标高度两倍的地方。一般火焰探测器的锥形视角。因此火焰探测器吸顶安装时往往成对出现——。

图片关键词

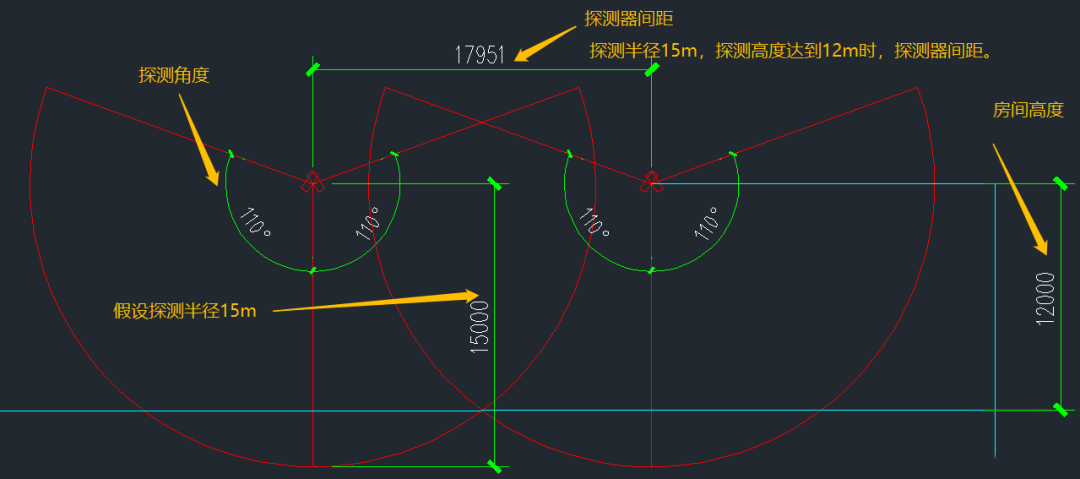

我们看一下探测角度110度,探测半径15m的情况:房间高度12m,探测器2个1组,间距17.9m。

图片关键词

可见,全覆盖时,探测高度与探测器的间距相关。设探测高度为h,探测半径为r,探测器间距为d,则有h*h+d*d/4=r*r。

这样已知探测房间高度,探测半径就能得到探测器的最大间距。

例如:

①探测半径25m,房间高度15m,则探测器间距40m。

②探测半径25m,房间高度20m,则探测器间距30m。

由于探测器间距较大,往往侧墙顶部上安装就满足房间宽度要求了。探测角度不小于90度。
