DEH系统KM8-AJ系列位移传感器的知识了解

2022-06-01 08:59:04 半岛(中国)自控

DEH系统KM8-AJ系列位移传感器的知识了解

图片关键词

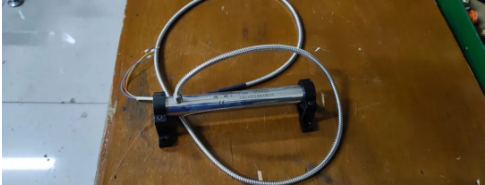

KM8-AJ系列位移传感器作为DEH系统中反馈主汽门开度和调速汽门开度的测量元件,在实际运行中具有举足轻重的影响,但是也存在着许多问题。

图片关键词

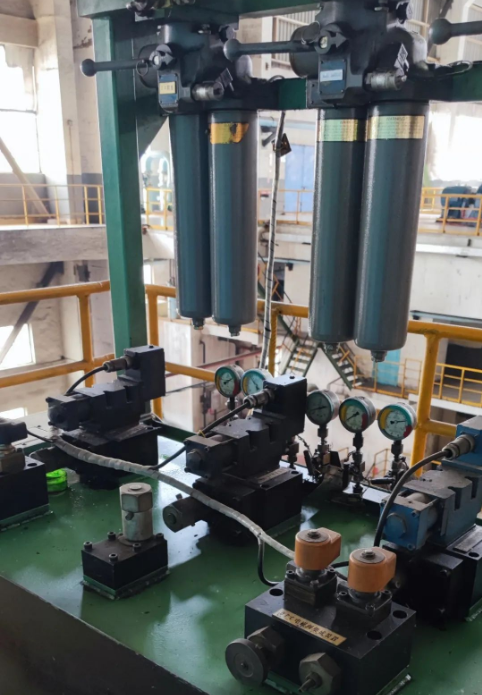

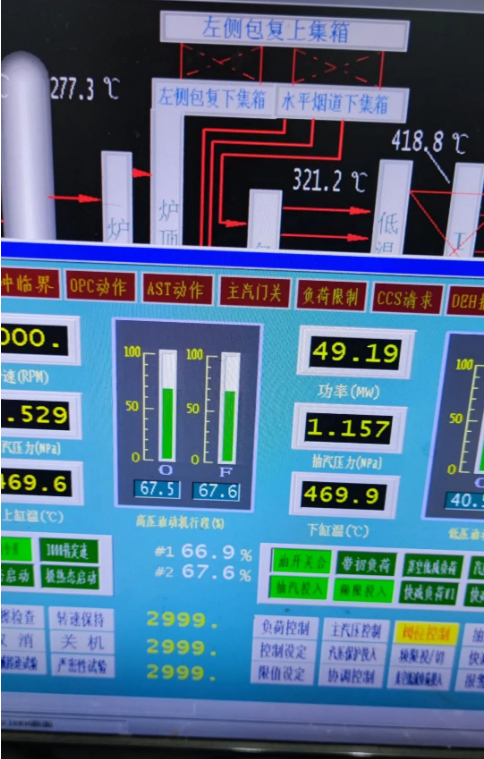

1. KM8-AJ的作用KM8-AJ系列位移传感器的作用是将油动机活塞的位移(阀门开度)信号转换成电压信号。在反馈到伺服放大器前先与计算机送来的信号相比较,差值经过伺服放大器功率放大并转换成电流值后,驱动电液伺服阀控制油动机和汽阀,当汽阀的开度满足了计算机输入信号的要求时,伺服放大器输入偏差为零,于是汽阀又处于新的稳定位置。

图片关键词

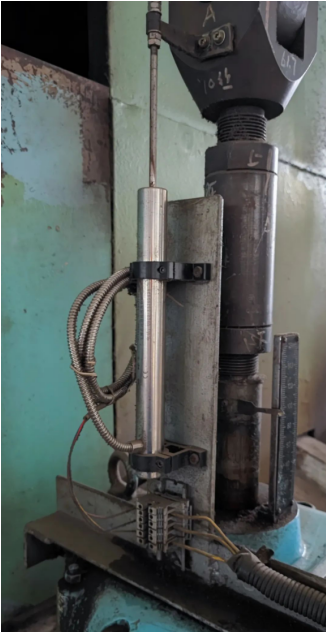

2. KM8-AJ在运行中的常见故障及对安全的影响  由于现场环境温度高、机组振动等原因,直接导致位移传感器线圈或感应杆松动和脱落;另外,由于我厂所用的位移传感器是耐高温型,基本不可能会在高温下损毁;如果位移传感器感应杆和线圈安装时不在同一垂直面,线圈可能会被磨穿;如果接线不牢固,也会导致位移传感器故障。下面以汽机高调门为例,分析位移传感器故障对机组安全运行的影响。

图片关键词

2.1 KM8-AJ感应杆或线圈松动、脱落 KM8-AJ感应杆或者线圈松动、脱落,导致KM8-AJ反馈电压波动、或不准确,甚至在线圈脱落后,反馈电压固定在某个值不变化,可能导致阀门震荡、突然关闭、突然全开等现象,严重危及机组运行稳定性。


2.2 KM8-AJ线圈故障  如果位移传感器感应杆和线圈安装时不在同一垂直面,线圈可能会被磨穿,导致位移传感器线圈故障,致使该位移传感器的反馈值基于某定值,不随实际开度变化,造成高调门的严重威胁。                                            2.3位移传感器调制信号频率接近运行中2支位移传感器信号频率太接近,此时由于2支位移传感器靠近在一起,会引起差拍现象,导致调门上下抖动,有时抖动频率很高,使EH油管松动,影响机组安全运行,不过我们在软件中已经做了处理,此现象基本不会发生。

2.4KM8-AJ接线错误或接线松动、脱落、接线松动、脱落,可能导致LVDT反馈电压波动、或电压不随阀位变化而变化,造成调门波动,突开或突关现象。


所以,了解一位移传感器的一些知识,很有必要,便于我们今后在发生故障时,能尽快解决故障,保障机组安全运行。
