减温减压器操作说明分享

2022-06-29 20:26:26 半岛(中国)设备

减温减压器操作说明分享


1、减温减压器的技术规范









序号

项目

单位

符号

数据

备注

1

型号



KWZK


2

公称直径

mm


DN273/480


3

工作压力

MPa

P54

9.81


4

最高工作温度


540


5

最大流量

t/h

qm

120-150


6

进口压力

MPa

P1

9.81


7

进口温度

T1

540


8

出口压力

MPa

2

1.3


9

出口温度

T2

300


10

安全阀

型号



KWZK-AQ10


整定压力

MPa


1.55/1.5


回座压力

MPa


1.4/1.35


2、减温减压器操作说明

图片关键词

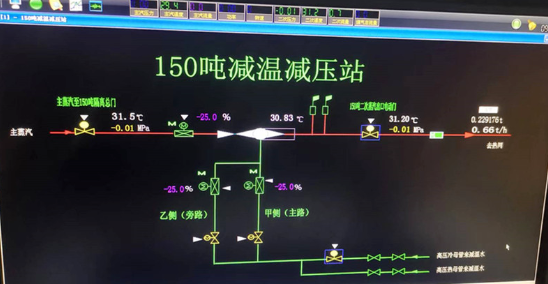

锅炉产生的新蒸汽经主蒸汽母管至150t/h减温减压器减温减压后向低抽对外供热母管进行供热,以在公司生产元素的变动情况下,可靠保障热用户的正常供热。项目即将投运,减温减压系统中,一次蒸汽为60MW机组主蒸汽参数8.83Mpa/535℃,二次蒸汽为中压蒸汽要求1.3 Mpa/300℃,投运后调压、调温均进入  dcs画面操作,运行操作由汽机管理负责。该减温减压器的安全保护装置采用2套弹簧全启式合金钢材质安全阀,二次蒸汽侧安全门动作值1.5 Mpa左右,保证减温减压器系统的安全运行。


A、150t/h减温减压器的投用

1、60MW机组主蒸汽母管投运情况下,汇报领导、联系值长、能控中心,准备投用150t/h减温减压器系统。

2、检查投运前状态,主蒸汽至减温减压器电动隔离总门关闭,电动减压阀关闭,二次蒸汽至供热母管电动门关闭

3、温减压装置减温水设置二路减温水系统,一路(甲)为减温减压装置正常负荷(或高负荷)时使用的大流量减温水系统,另一路(乙)为减温减压装置低负荷(或大流量减温水系统故障)时小流量减温水系统。减温水分别来自高压给水冷母管和高压给水热母管,一般采用高压给水冷母管,高压给水热母管做备用。

检查高压给水冷母管和高压给水热母管系统在母管制运行状态,高压给水冷母管至减温减压器减温水手动一、二次门(原)适当开启,冷给水减温水电动门(原)开启。高压给水热母管至减温减压器减温水手动一、二次门关闭(备用状态,投用时再开启)

减温水甲:甲减温水电动门关闭,滤网、节流孔板前、后隔离门开启,减温水电动调整门(甲)关闭、减温水电动调整门(甲)后隔离门开启。

减温水乙:乙减温水电动门关闭,滤网、节流孔板前、后隔离门开启,减温水电动调整门(乙)关闭、减温水电动调整门(乙)后隔离门开启

4、开启二次蒸汽电动门前疏水至扩容器疏水一、二次门,开启主蒸汽至减温减压器电动隔离总门后疏水一、二门,适当开启电动减压阀,稍稍开启二次蒸汽电动隔离总门,稍进行暖管,控制暖管升压速度0.02~0.05MPa/min,升温速度2~5℃/min,低压暖管时间至少30分钟,进行慢慢升压、升温,直至当减温减压器出口温度达250℃以上时,可开大减温减压器出口二次蒸汽电动隔离总门,关闭二次蒸汽电动隔离总门前疏水门、关闭电动减压阀及门前疏水门。期间注意管道振动、冲击、膨胀等情况,如遇强烈振动,应马上关小二次蒸汽电动隔离总门,检查疏水门是否开足,待疏水放尽再继续升压暖管,逐渐升压到规定值。二次蒸汽侧暖管结束。

5、开启主蒸汽至减温减压器电动隔离总门旁路一次门,调节开启二次门,适当开启电动减压阀调整,控制升压速度0.1~0.15MPa/min,待减温减压器出口温度至300℃,投入减温水。控制出口温度280~300℃。减温水优先选择投运甲路,乙路做备用和补充。开启减温水电动门,适当开启减温水调整门调节二次汽温。注意减温减压器二次蒸汽温度不能超过350℃。稳定后,切换开启主蒸汽至减温减压器电动隔离总门,关闭主蒸汽至减温减压器电动隔离总门旁路一、二次门。


注意事项:

1、尽量保持二次蒸汽流量稳定范围内运行,当二次蒸汽流量低于设计流量的 10 %(15t/h)时,应由自动控制状态切换到手动控制状态,用手操控制减压阀和给水调节阀,同时,关小主蒸汽至减温减压器电动隔离总门来控制流量,防止装置的异常升压。

2、减温减压器系统中为保证设备安全,防止二次蒸汽管道超压、超温,二次蒸汽温度不能超过350℃,二次蒸汽侧安全门动作值1.5 Mpa

3、当减温减压器调节阀出现操作晃动时,且短时间不稳定,应迅速至就地将电动切换手动位置,进行就地调节,并立即联系热工处理。

4、当运行减温减压器出现失电现象时,应迅速联系电气处理,恢复电源。失电期间进行就地操作

5、若发生压力调节阀严重故障时,应紧急停用减温减压器。


B、150t/h减温减压器的停用

1、汇报领导、联系值长、能控中心,准备停用150t/h减温减压器系统。

2、联系其它供热机组注意调整供热流量,开始逐渐降低二次蒸汽流量,调压,调温建议由自动改为手动操作,直至二次蒸汽流量为0.

3、关闭主蒸汽至减温减压器电动隔离总门,再关闭电动减压阀,,关闭减温水电动调整门,减温水电动门,减温水手动总门 ,确认一次蒸汽切断后,关闭二次蒸汽电动隔离总门。

4、调节开启二次蒸汽电动隔离总门前疏水门,调节开启 主蒸汽至减温减压器电动隔离总门后疏水门

5、系统内相关电动门拉电。(包括主蒸汽至减温减压器电动隔离总门、电动减压阀、二次蒸汽电动隔离总门、减温水电动门甲乙、减温水调整门甲乙。)
