HMR-KB系列给煤机皮带秤校验分享

2022-07-11 08:41:24 半岛(中国)

HMR-KB系列给煤机皮带秤校验分享


1.联系机务打开给煤机检修孔门。

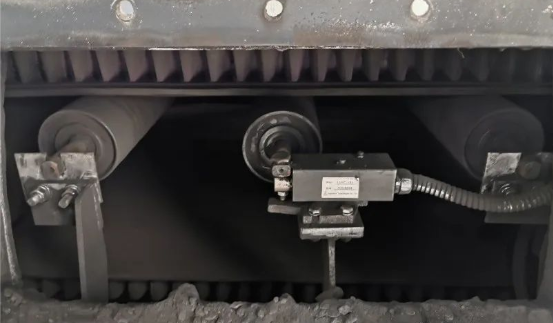

2.检查给煤机称重传感器安装牢固,确认给煤机内部无异物。

图片关键词

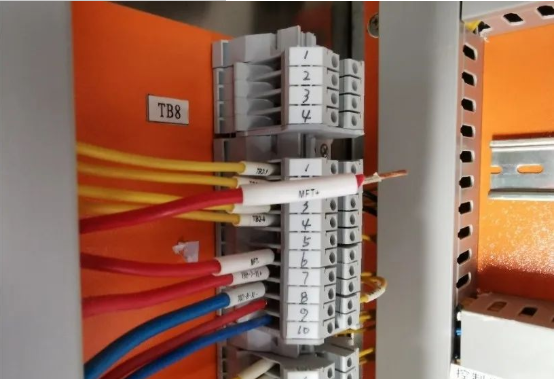

3.拆除给煤机控制柜内TB2-5MFT+接线(注:机组MFT信号发出,拆除接线后方可启动给煤机)。

图片关键词

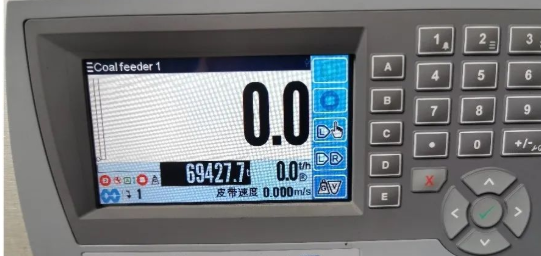

4.点击给煤机控制面板D键,将控制方式切换至就地控制,点击A键启动给煤机,皮带空跑5分钟,确保皮带上无积煤,皮带张力恢复正常。

图片关键词

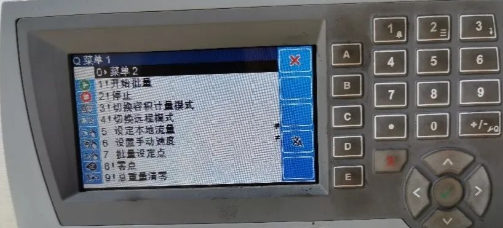

5.点击✓键,进入菜单1,点击数字6键设置手动速度。

图片关键词

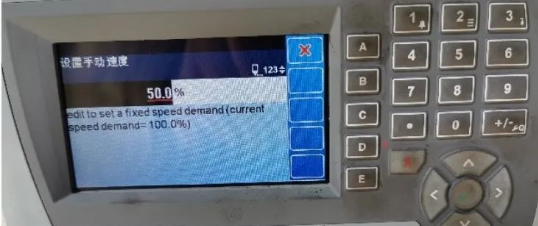

6.点击E键,光标移至速度数值处,手动输入50,点击✓确认(修改参数设置会弹出密码窗口,密码为111)。

图片关键词

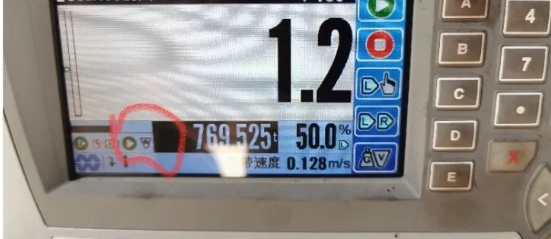

7.长按❌键,返回主界面,屏幕右下方会显示50%,累积流量前会显示※,此时可以开始零点校验。(注:皮带秤校验需在50%转速下方可进行,且不在称重模式和容积模式,G表示称重模式,V表示容积模式)。

图片关键词

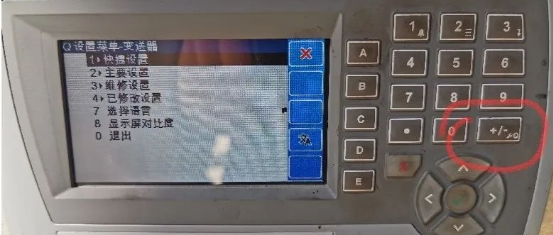

8.点击+/-键,进入设置菜单。

图片关键词

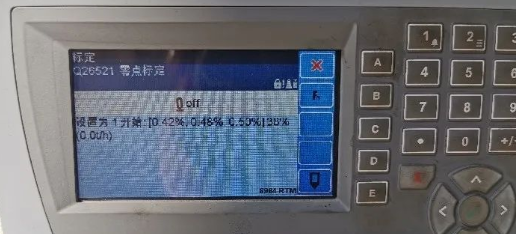

9.键盘输入26521进入“零点标定”。点击E键,光标移至0,点击数字键1,此时屏幕变为1on,点击✓键,零点校验自动开始(注:此时屏幕下方显示皮带运行的周期百分比及流量)。

图片关键词

10.首次标定完成后,皮带会继续进行零点测量,显示屏下方【】内显示之前三次测量结果的误差百分比,三次不超差则零点校验合格,长按❌返回主界面。若校验超差,重复步骤9(注:允许误差在±0.5%之间)。

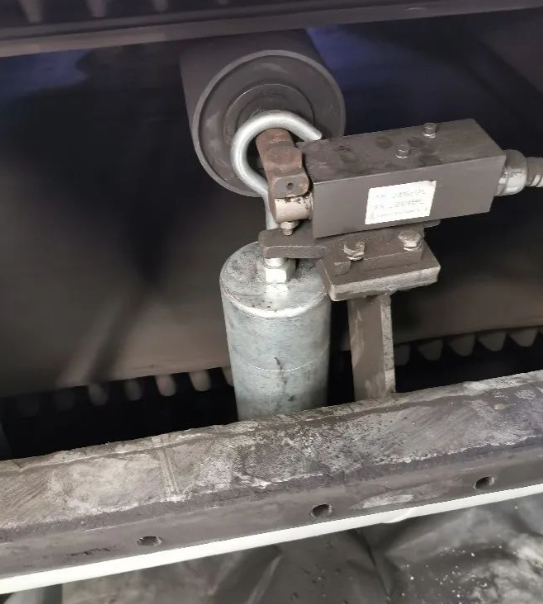

11.在系统称量段上加挂砝码(砝码重量30kg),同时保持皮带运行,检查皮带运行过程中砝码无接触皮带,且与称重传感器支架无接触(注:皮带运行过程中,确保砝码平稳无振动,防止砝码受力影响测量结果)。

图片关键词

12. 输入26511 进入“测试重量类型”。 按 E 键选择 0(测试重量),然后按✓输入键确认(注:即使当前参数为0,仍需重新输入确认)。

13. 按∨ 键进入“标定重量”(快捷键 26512)。按 E 键输入测试重量值30kg,按✓输入键确认(注:即使当前参数为30,仍需重新输入确认)。

14. 按❌退出键两次,再按 2 键两次进入“测量方法”(快捷键 26522)。

按 E 键选择方法 2(重量),按 ✓输入键确认(注:即使当前参数为2,仍需重新输入确认)。

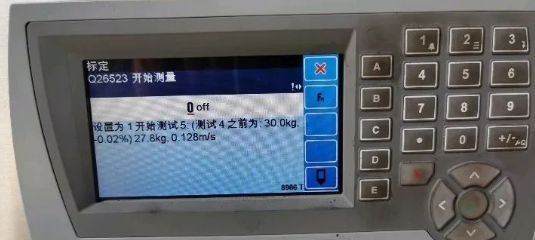

15. 按 ∨ 键选择“开始测量”(快捷键 26523),显示屏下方显示下次测试编号,称量段重量及现时皮带速度。

16. 按E键,然后按数字键 1,再按 ✓输入键开始测量。测量过程中,显示屏下方显示测试编号,皮带在一个完整周期内的运行百分比,称量段重量及现时皮带速度。

图片关键词

17. 测量结束,测量结果在屏幕上显示。显示屏下方显示下次测试编号,已平均的重量,测试重量误差百分比,称量段重量及现时皮带速度。

18.按 ∨ 键进入“输入测量结果”(快捷键 26524)。显示屏显示测试编号,测试重量误差百分比及测试重量值。 若结果超差,按 A功能键,然后按数字键 2,再按✓  输入键确认,保存标定结果。

19.重复步骤15,直到三次砝码校验不超差。长按❌键,返回至主界面。

20.取出砝码,按E键切换至称重模式,检查皮带空跑时瞬时流量为0,点击B键停止给煤机运行,点击D键切换至远程控制,恢复接线。

21.联系机务关闭给煤机检修孔门。
