主控给全关信号，阀门关在15%,关不到的位故障分享

主控给全关信号，阀门关在15%,关不到的位故障分享

一、故障类型

主控给全关信号，阀门关在15%,关不到位

二、仪表类型

半岛（中国）调节阀

三、阀门资料

厂家：半岛（中国）KWZK

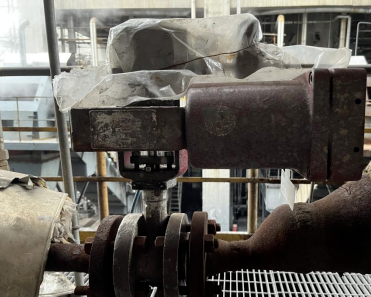

位号：17FV-3006

型号：WHY-Q系列

法兰标准:DN50

温度：212℃

故障位置：FO

压力：20-100 psi

阀体材质:不锈钢

四、使用工况

至文丘里洗涤器激冷水流量调节阀

介质:黑水

压力：4.5Mpa

温度: 212℃

无、故障现象

17FV-3006主控室给25%，阀门开到25%，给信号50%,阀门开到50%，给信号75%，阀门开到75%，给信号100%，阀门开到100%，当给关信号出0%时，现场阀门停留在15%左右，关不到位。

六、处理前安全措施

1、与工艺取得联系，确保故障原因。

2、办理相关的检修工作票，根据现场实际情况填写清楚工作票中的风险辨识，并做好相关的安全防范措施和准备好相关的安全防护设备。

3、17FV-3006阀门在渣水2楼，因为平台是网格型状，所以检修时应该在平台上垫上铝皮或者不穿孔的东西，防止在检修时有工具或者阀门附件等物体掉落。

4、检修前应准备好相应的检修工具，穿戴好相关的劳保用品。

七、故障原因分析判断

1、气源压力过低。

2、定位器不动作或是定位器不得电。

3、空气减压阀损坏或堵塞，气路不畅通，阀门膜头漏气等。

4、信号接线端子松动或未送电。

5、阀芯卡死，管道有异物卡涩。

八、故障有效处理方法

故障判断：

1、现场检查阀门气源压力0.42MPa，气源压力正常。

2、打开梅索尼兰定位器盖子，接线无松动、用万用表检查电压23.5V正常。

3、用对讲机与主控室取得联系，让主控室给50%开信号，再给0%关信号，阀门开到50%，关15%左右，减压阀气源输出正常，信号输出正常，阀门膜头无漏气现象。

4、通知主控室来回给25%、50%、75%.....，阀门关在15%时发现阀芯轻微抖动，判断阀门阀芯可能有结垢，导致阀门关不到位。

处理方法：

关掉阀门气源，拆掉电源，用气源软管接阀门手动动作阀门，阀门能关到10%。拆卸阀门附件，然后拆下阀门，用清水和细布清理阀芯结垢后，用气源软管手动动作阀门，阀门关到位，重新回装阀门，装完阀门附件，接上气源管和信号线，调试阀门正常。

九、故障防范措施及改进

巡检时注意阀门及阀门附件的防雨防水，防止阀门定位器进水，当阀门出现故障时，可以有效地排除阀门附件等的故障的干扰，提高检查效率。在条件允许的情况下，可以让工艺人员按时动作阀门，避免阀门长时间不动作而结垢，影响阀门的正常工作。

十、故障处理经验

处理故障时应清楚阀门流过的介质，阀门温度，阀门压力，做好相应的防护措施。根据阀门所在位置及流过的介质分析可能会出现的故障，精准判断故障。
