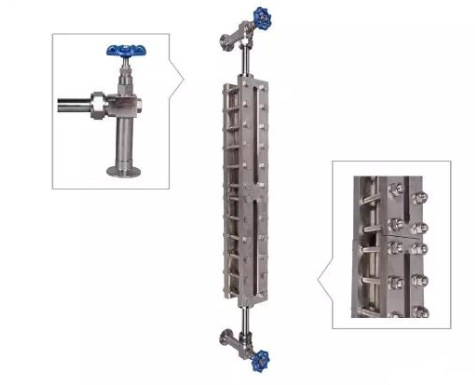

QFK-300系列高压双色玻璃板水位计的使用和维护

2022-08-12 10:37:56 半岛(中国)

QFK-300系列高压双色玻璃板水位计的使用和维护

1、使 用

在水位计正式投入使用前,强烈建议在冷态下或水压试验过程中进行设备检测,检查汽包两侧水位计的显示偏差是否符合相关规定,然后进行水位扰动试验确定汽、水管路是否畅通,并记录存档备查(建议对其他水位计也进行设备检测)。

1.1 本水位计可就地监视水位,也可配用水位电视在集控室远程监视水位。

1.2 本水位计零水位标识在观察罩的标尺上,正常运行时要求水位计零水位与汽包实际控制水位线一致(考虑汽包与水位计因温度引起的偏差)。

1.3 本水位计初次安装或解裂后重新投运时,需要充分预热。

首先开启水位计排污阀,然后开启汽侧一次阀至全开,再将水位计的汽阀缓慢开启 1/5 圈,让微弱汽流通过大约 20~30分钟左右,使水位计本体温度相对稳定,然后顺序关闭一次阀、二次阀、排污阀。切记此时应对所有螺母进行复紧,待紧固工作完成后再按 2.4 的方法操作投运水位计。

当水位计投入正常运行 24 小时之后,必须再一次用规定的扭矩对角紧固螺母,注意最大紧固扭矩不能超过极限扭矩,以免损坏密封组件、双头螺柱及表体螺纹孔。

紧固螺母时须先关闭汽阀、水阀,并开启排污阀,待紧固工作完成后再按 2.4 的方法操作投运水位计。

1.4 本水位计阀门内设有保险子,即钢球保护装置,投运前此阀门处于关闭状态。

投运时先开启一次阀,然后将水位计的汽阀缓慢开启 1/5 圈,再将水阀缓慢开启1/5 圈,即将关闭状态阀门的手轮逆时针旋转 1/5 圈,待水位正常后,汽阀、水阀交替开启,直至全开。否则如水位计阀门一次全开,保险子会将汽水阀的通道堵死,出现假水位而造成严重事故。

注意:在开启阀门过程中,阀门处于全开后,应将阀门关闭 1/5 圈(手轮逆时针旋转),避免阀门卡死。

如果因错误操作引起保险子堵死通道时,应立即处理,处理方法是:

立即关闭一次阀门,然后关闭二次阀门,不得延误时间,然后按上述开启阀门方法重新操作一次。锅炉正常运行时要全开本水位计的汽、水阀门,否则保险子起不到保护作用。

1.5 本水位计在排污时,应先关闭一、二次汽、水阀门,然后开启排污阀门排污,排污后关闭排污阀,然后按 2.4 的方法正确投运水位计。

1. 6 本水位计可参与锅炉水压试验,但不得参与锅炉酸洗或碱洗。


2、维修及注意事项

注意1:水位计解裂后,严禁采用(与水位计温差>20℃)喷淋、充水等方式将水位计快速冷却,以免发生危险,应该采取自然冷却的方式使水位计缓慢冷却。

注意2:在更换水位计密封组件或检修拆卸时,必须在双头螺柱、螺母的螺纹部位涂抹高温螺纹防卡剂,可避免或减少水位计长期高温运行后再次拆卸发生双头螺柱、螺母卡死咬丝、崩牙或腐蚀、氧化等现象。

2.1 本水位计的绿发光二极管在内侧,红发光二极管在外侧,切勿装反,否则会形成汽绿水红,对水位造成误判,产生严重后果。

2.2 必须定期更换水位计密封组件,在正常显示情况下也应每一个小修周期更换一次,以防止发生泄漏爆表事故。特殊情况时,如结垢严重,无法冲洗时,也应立即更换组件。同时对光源罩进行彻底清洁,清洁发光二极管的发光面及透光玻璃,保证清晰度和良好的透光性能。

2.3 更换密封组件程序

2.3.1 将水位计的一次阀、二次阀关闭,拆下水位计(最好是备用一台水位计以便更换,确保正常监视水位),冷却后将表体平放于工作台或平台上进行检修,避免因表体、螺柱、螺母的热膨胀率不同而导致的螺柱咬丝、折断现象发生。

拆卸螺母、螺柱前应喷洒松动液,待松动液充分渗透后再拆卸,拆卸时应先加外力反复振动,再逐渐加力松动,拆下螺母。切勿采用加长套筒方式或一次加力过大, 而造成螺柱咬丝、折断。各压盖拆下后应做好记号,复装时对号入座。

2.3.2 清洁密封面时,注意不要划伤密封面,密封面应无麻点、沟痕,否则要进行修研、加工。

2.3.3 压盖双头螺柱应光洁无毛刺,无乱扣等缺陷,若有拉长、塑性变形的,必须予以更换。若一块压盖上的双头螺柱有二个以上的双头螺柱损坏,则必须更换该压盖上的所有双头螺柱,若双头螺柱拧断的,须上钻床将断头钻出,注意不得破坏螺纹。若螺母有乱扣、六方不规整、端面不平,则必须更换该螺母。

2.3.4 视窗玻璃、石棉垫、玻璃端头保护带装配到压盖内,严格控制视窗玻璃端面相对于压盖密封面的突出量,突出量必须在0.14~0.18mm范围内,如果突出量超出0.14~0.18mm,应重新选配视窗玻璃及石棉垫,或用平锉刀、纱布修整石棉垫的厚度。只有达到要求才能保证水位计的密封性能及使用寿命。

2.3.5 石墨垫片应完整无折痕、撕裂现象。

注意:密封组件只能使用一次,不能重复使用。

2.3.6 安装密封组件时,要严格按照密封组件安装顺序。不同压力等级的组件技术指标不同,不能通用。

2.3.7 安装压盖时,按拆卸时所做的记号,复装压盖,螺母先用手拧紧,再用扭力扳手对角紧固螺母,逐渐加力,紧固力要均匀,最后由同一名操作者将全部螺母紧固一遍,保证紧固力均匀。

水位计运行一年以上,但已更换新的双头螺柱、螺母后,紧固力矩仍然按照说明书的扭矩要求紧固。

水位计运行一年以上,未更换紧固件(双头螺柱、螺母),由于紧固件性能降低,在更换组件时,紧固力矩值可进行适当调整。

2.3.8 不同压力等级的密封组件其技术指标完全不同,不能通用。

图片关键词

2.4 本水位计因水质各异,长期运行会使垫片结垢,导致水位计红、绿色显示不清晰。因此,要求水位计用户根据现场实际情况对水位计定期进行冲洗。冲洗方法分为: 汽冲洗、水冲洗。

2.4.1 汽冲洗

首先将水位计的一、二次阀完全关闭,然后开启排污阀,将汽侧一次阀开启至全开,再将汽侧二次阀缓慢开启 1/5 圈,再利用高压蒸汽冲洗结垢的垫片,通过控制汽侧二次阀的开度来调节高压蒸汽的流量(开度不可过大,否则保险子堵死通道;如果保险子堵死通道,必须按2.4 的方法重新操作),冲洗时间 3~5 分钟,若水位计已清晰,可停止冲洗工作。冲洗完毕,顺序关闭一次阀、二次阀、排污阀,然后按2.4的方法正确投运水位计。

2.4.2 水冲洗

首先关闭汽包水位计汽侧一、二次阀、水侧二次阀,隔离汽包水位计。然后打开汽包水位计排污阀,待水位计内的水放净后关闭排污阀,此时便开始水位计的冲洗工作。冲洗水位计时由开、关水侧二次阀来控制冲洗水的压力。缓慢并微开汽包水位计水侧二次阀,使水依次流过水侧二次阀、汽水二次阀之间的连通管、汽侧二次阀、水位计,使水位计充满水,然后关闭水侧二次阀。10~20 分钟后开启排污阀,依靠水位计内的压力与水的自重带走污垢。反复冲洗几次后检查,若水位计已清晰,可停止冲洗工作。然后按 2.4 的方法正确投运水位计。

注:若经过冲洗后水位计仍不清晰时,为安全起见应停止冲洗,更换密封组件。

2.5 当水位计连续运行时间过长时或螺柱、螺母拆卸频繁时,会使双头螺柱疲劳,轻者降低水位计表体的密封性能,造成泄漏;重者损伤螺纹,螺柱变形,造成双头螺柱咬丝、折断。因此,在一个小修期(一年)或拆卸螺母 3~5 次以后,应及时更换新的双头螺柱、螺母,以提高水位计的密封性能,降低正常使用过程中的维护量。

水位计在正常情况下,水位计表体的使用年限最长如达到 4 年就应及时更换水位计表体。
