#2机组AST电磁阀试验油压波动分析原因

2022-08-19 11:41:54 半岛(中国)阀门

#2机组AST电磁阀试验油压波动分析原因

#2机组AST电磁阀通道试验油压波动处理方案


一、AST试验油压波动现象

1、进行#2机组AST电磁阀通道试验,在试验过程中就地发现压力表油压连续波动。


二、AST电磁阀工作原理

1、我厂AST电磁阀共有四只,它们受汽机停机信号的控制。正常运行时,电磁阀带电关闭,即堵住危急遮断母管上的AST油泄油通道,从而建立起危急遮断油压(AST)。当电磁阀失电打开,危急遮断母管泄油,危急遮断油失压,导致所有蒸汽阀门关闭而使汽机停机。四只AST电磁阀(AST)是按串并联布置,只有当1、3和2、4两组中至少各有一只电磁阀动作,AST油压才会泄掉而停机。


2、AST电磁阀在线试验,在ASP管路上装有两组压力开关及一个就地显示压力表,用来监视ASP压力,系统正常运行时ASP油压约为8.6Mpa,其在线试验时,ASP油压必须正常,且只能单个对AST电磁阀断电,切不可同时进行。当电磁阀1或电磁阀3动作或泄漏时,ASP压力应升高至11.3Mpa以上,第一组压力开关ASP1动作后发出信号;当电磁阀2或电磁阀4动作或泄漏时,ASP压力应下降至5.0MPa以下,第二组压力开关ASP2动作后发出信号。因此#1机组AST电磁阀在线试验时油压波动不会造成机组。(AST电磁阀在线试验图)

图片关键词

三、AST电磁阀在线试验油压波动原因分析

1、#1机AST电磁阀在测试中存在油压波动,主要原因是试验按钮KEYBQARD发出时间指令为2.5秒时间过长,AST电磁阀失电导致ASP油压下降压力开关动作,开关动作后复位RS触发器指令,电磁阀再次带电,从而电磁阀重复带电、失电,导致压力波动,待时间周期到达后,电磁阀指令消失,电磁阀带电试验结束。


四、AST电磁阀在线试验处理方案

1、针对#2机组AST电磁阀油压波动问题,现将逻辑进行优化,第一将ASP油压开关加2秒脉冲,避免油压动作后立即复位RS触发器指令,第二将试验按钮KEYBQARD时间修改为1S,保证KEYBQARD不会长时间发指令。

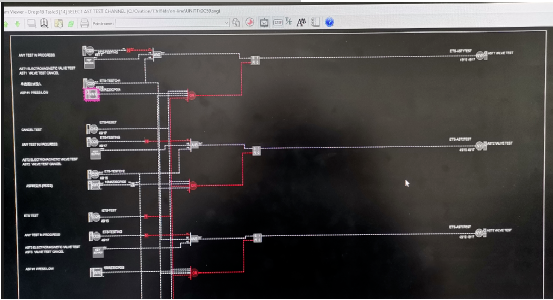

附件:AST电磁阀通道试验逻辑:
