空分分子筛阀门故障总结

2022-08-24 09:55:16 半岛(中国)阀门

空分分子筛阀门故障总结

故障简述:

11月6日晚上小雨转小雪,气温骤降,15小时内环境温度由14.1℃降至-3.6℃。从11月7日凌晨5:20开始,A2/A3/A1分子筛在切换的时候,相继出现部分阀门故障无法动作的情况。如果分子筛吸附时间超过正常吸附时间的1.5倍,将会触发联锁。操作员紧急使用临时工具对现阀门场进行操作,并通知工程师到现场进行检查。


故障时间轴fen

11月7日凌晨5:20A2 TSA  B床开始均压步骤,DCS发出报警KW1813B\KW1815B/KW1812BFailed opened 、ZAC1814failed closed 报警。操作员紧急现场排查原因并检查阀门,同时通知仪表工程师。

对压力变送器及阀门进行检查,最终确认是KW1815B未关闭,立即准备临时气源管关闭KW1815B。

6:20仪表工程师到达现场,对阀门进行检查


6:25阀门故障处理完成,将临时气源管拆除恢复正式仪表气源管供气时,KW1815B又突然打开,操作员又紧急拆掉仪表气源管,接临时管重新关闭KW1815B

6:44KW1815B阀门现场强制关闭,在缓慢微开正式仪表气源阀时,KW1815B又有开的迹象,操作员立即关闭正式仪表气源阀门

6:48接临时管重新关闭KW1815B,然后拆除临时气源管,正式仪表气源管未恢复,TSA投自动


6:14  A3TSA A床开始均压步骤,DCS发出报警KW1813A\KW1815A/KW1812AFailed opened 、ZAC1814failed closed 报警,操作员紧急现场检查阀门状态,经检查确认是KW1813A未关闭,立即准备临时气源管关闭KW1813A

6:55阀门处理完成,TSA投自动(现场正式仪表气管未恢复)

7:10A3TSA A床开始并行,DCS 发出报警KW1810A\KW1807AFailedopened 报警,操作员紧急现场检查阀门状态,经检查确认是KW1810A未打开,立即准备临时气源管打开KW1810A

7:25A3阀门故障处理完成,TSA投自动(现场正式仪表气管未恢复)


7:08A1TSA A床开始均压步骤,DCS发出报警KW1813A\KW1815A/KW1812AFailed opened 、ZAC1814failed closed 报警,操作员紧急现场检查阀门状态,经检查确认是KW1815A未关闭,立即准备临时气源管关闭KW1815A

7:22A1KW1815A阀门处理完成,TSA投自动(现场正式仪表气管未恢复)

7:32A1TSA A床开始并行,DCS 发出报警KW1810A\KW1807AFailedclosed 报警,操作员紧急现场检查阀门状态,经检查确认是KW1810A未打开,立即准备临时气源管打开KW1810A

7:47A1KW1810A阀门故障处理完成,TSA投自动(现场正式仪表气管未恢复)


8:00-11:00工程师开始对现场TSA阀门电磁阀进行检查和处理

11:30-12:20分子筛阀门正式气源全部投用,切换时阀门动作正常


原因分析:

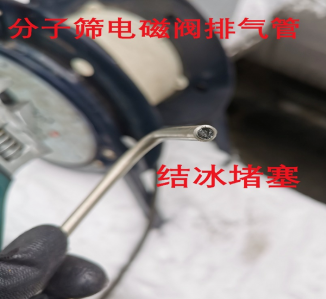

下雨天,夜间气温骤降至-3.6℃,雨水在电磁阀线圈排放管口处结冰堵塞,造成阀门切换时电磁阀内部气体无法排气,电磁阀阀芯不动作导致阀门无法动作。

图片关键词

改进措施:

每次下雪后,在化雪前清理积雪

在电磁阀处加装挡板或者防护罩,防止积雪和雨水在管口处凝结

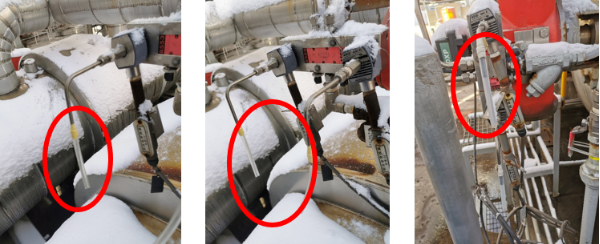

对全场所有TSA阀门电磁阀排放管加装一段塑料管,防止管口结冰造成堵塞

图片关键词
