1、干式变压器相关技术参数确认

1）变压器外壳采用不锈钢外壳；若变压器与低压进线柜相邻布置，外壳IP选用IP30；若变压器与低压进线柜不相邻布置，可选用IP20。注意：IP防护等级越高，其散热性越差，选择时应根据实际项目情况合理确定防火等级。

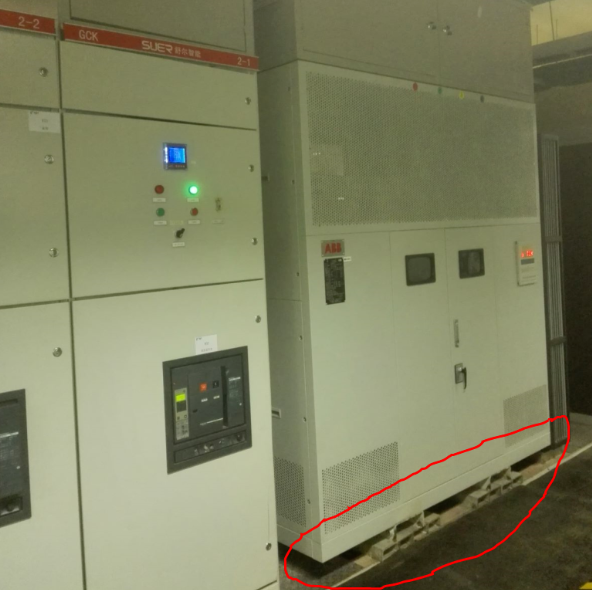

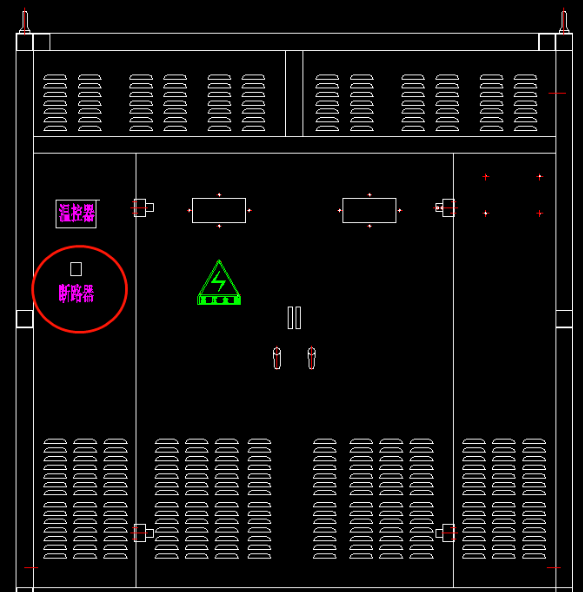

变压器外壳有落地式与非落地式，变压器外壳高度与低压柜高度保持平齐；（下图为变压器外壳非落地式）

2）变压器前后门需加带电闭锁装置，当变压器低压侧带电时，前后门应打不开，失电时，前后门可打开。

3）变压器底座加装防震垫。

4）变压器外壳下部10kV进线带电缆固定支架，并带橡胶防护圈。

5）变压器前后门设安装行程开关SA，变压器室门打开，对应高压馈线分闸回路跳开；变压器室门关闭，对应高压馈线合闸回路解锁；

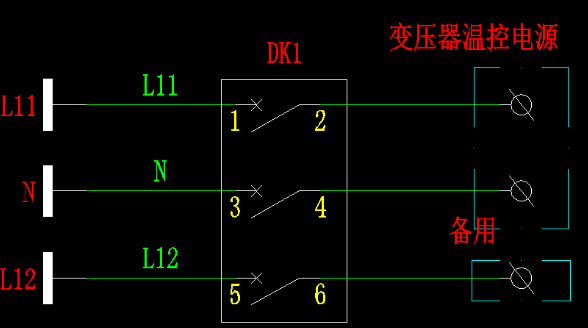

6）变压器温控器电源常见方式：外置接法和内置接法。

a.当变压器与低压柜相邻布置时，可采用外置接法（即温控器电源开关设置在低压进线柜电源侧，选用空气开关C63A/3P 16A）；

b.当变压器与低压柜距离相对远时，可选用内置接法（电源引自变压器本体低压侧(A,N)，并在变压器外壳上设置C63A/2P空气开关。）

2、确认变压器高低压（10/0.4kV）进出线方式

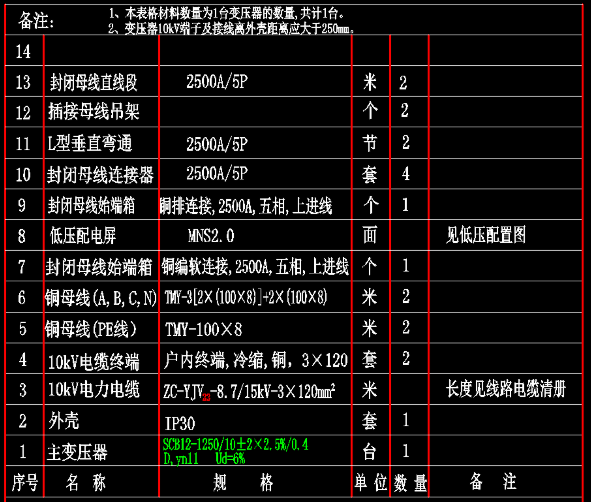

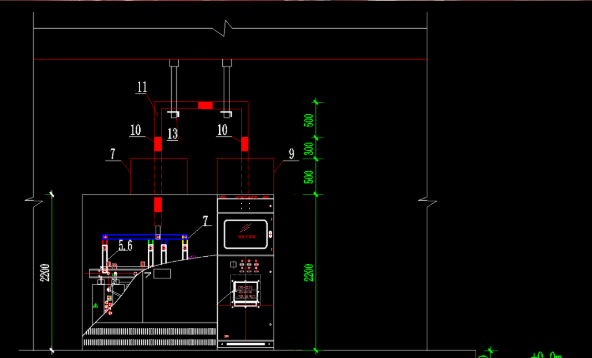

1）变压器--低压进线柜采用封闭母线连接（即变压器上出线，低压进线柜上进线）；

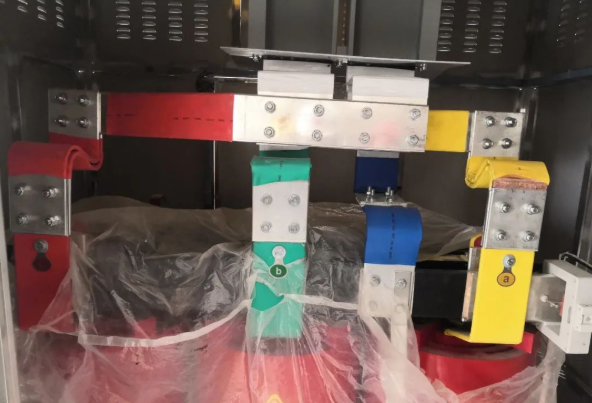

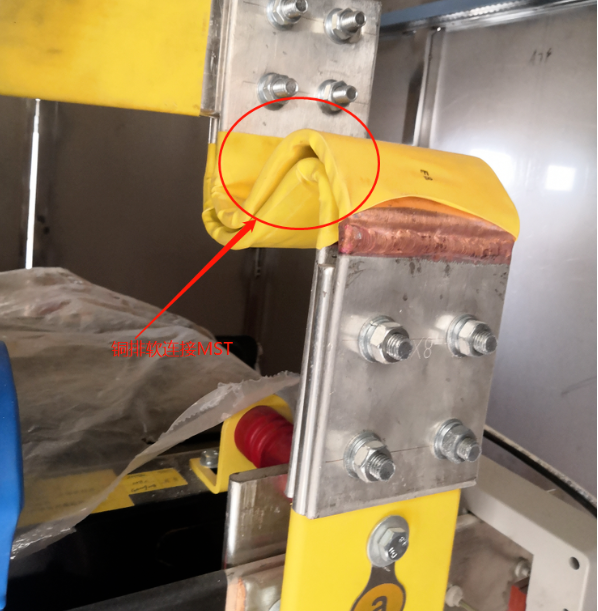

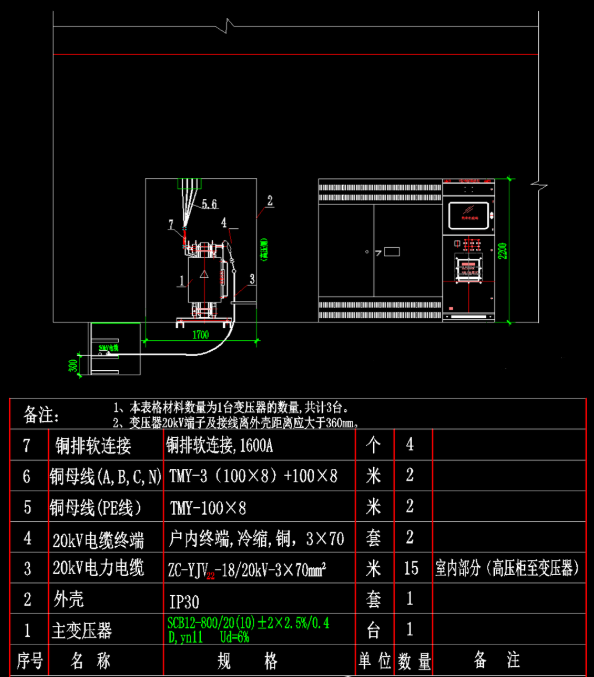

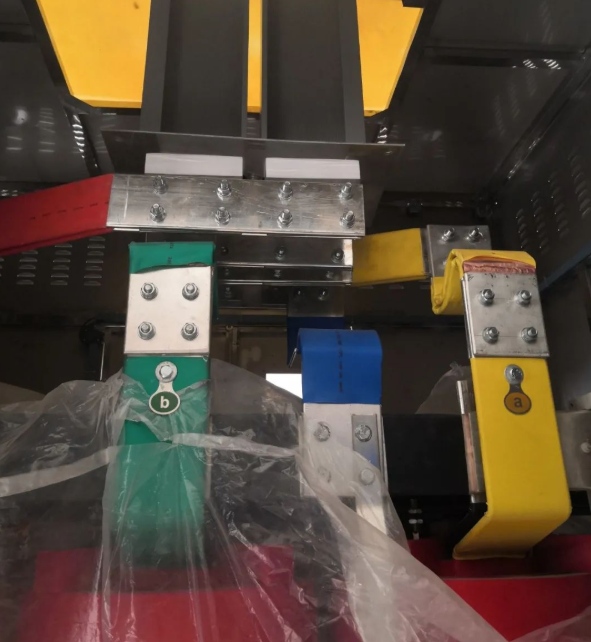

2）变压器--低压进线柜采用铜排侧出线连接（即变压器侧出线，低压进线柜侧进线）；

3）变压器--低压进线柜采用低压电缆连接；

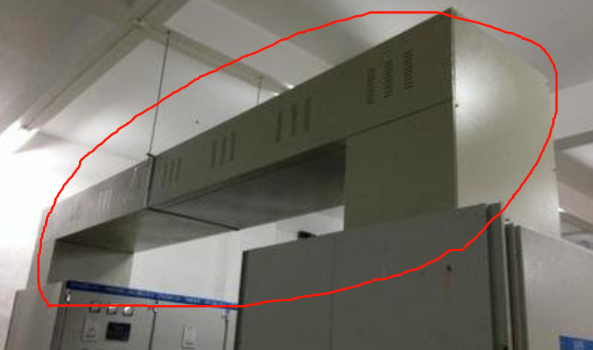

4）变压器--低压进线柜采用低压母线桥；

5）变压器低压侧开关整定及对应相关参数选择
