搅拌电机不启动,但PLC有输出,继电器灯也亮的故障案例分享

2022-10-09 09:22:58 半岛(中国)电气

搅拌电机不启动,但PLC有输出,继电器灯也亮的故障案例分享

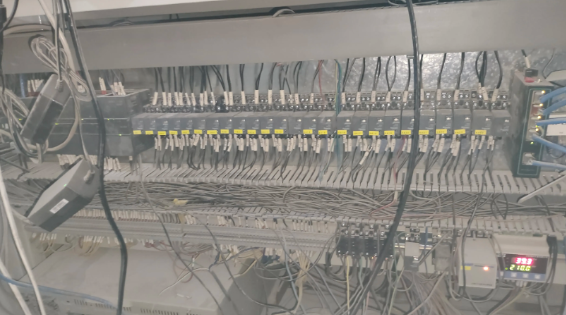

  前一阵浇筑操作工反应搅拌电机不启动,来到现场观察发现PLC有输出,继电器灯也亮,用电笔测量上端L+有电、下端没电,果断换了一个新的故障排除,过了没两天,又出现电磁阀不动作,随后又换了新的继电器好了,猜测可能是此处振动大灰尘多造成的,拿了一盒新的放到这里,告诉操作工设备不动作时看那个继电器的灯亮,就把哪个给换了。

图片关键词

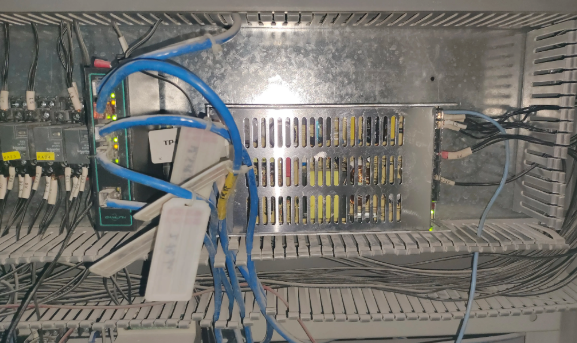

过了没几天,又告诉我故障频繁出现,到现场一看好家伙这一排继电器已换掉大半,直觉告诉我这好像不是继电器的问题,因为用了一年多总共才坏了一个,不可能在这么短的时间坏这么多,于是仔细跟踪观察,让操作者打开设备开关观察继电器,发现灯也亮了就是没输出,于是用手敲了一下立马就好了。这时就想到是不是底座松了,拔下来重新插了插发现也没事,或者是底座内部坏了造成时好时坏(之前就碰到过这么一例,查遍所有的地方没发现问题,换了一个底座就好了)。于是拿了一个新的换上,结果故障依旧,还是时好时坏。


再仔细观察发现一个问题,在正常的时候会听到继电器灯亮时会有啪的一声,而故障时没有声音只有灯亮。瞬间就明白了,十有八九是电压低了,由于对车间设备了解的差不多了,平时去车间只带一个电笔,也没有带万用表的习惯,取出万用表一量电压,果不其然只有15V,调了下微调旋钮也勉强到17V,拆掉所有的+-线,测量还是一样,排除了线路短路的可能。果断换了一个新的开关电源,再试一切正常。

图片关键词

本着打破沙锅问到底的精神,拆开这个开关电源,一般这种基本都是TL494+双MOS管的拓扑结构,启动靠自激工作靠他激。空载输出电压低,一般出在稳压电路部分,于是按实物画出图纸并标出电阻值,烙铁断开2.6K与0.2K微调电阻之间的连接,依次测量三个电阻,发现微调电阻已经变大,接近2k而且数值不稳定。至此输出电压低的问题已经找到。

分析认为:配电柜所在之处振动比较大,由于是滑动电阻,长时间的振动使得阻值变大,而且不稳定,一开始可能不明显,随着时间的推移,这种现象越来越明显,这也就解释了为何会时好时坏。
