断路器失灵保护的延时 由什么构成
电力系统发生故障，快速切除，是保证电力系统稳定的重要手段。
《电力系统技术导则》中要求，220kV线路近远端故障切除时间不大于0.12秒；330kV线路近远端故障切除时间不大于0.1秒；500kV及以上电压等级近端故障切除时间不大于0.09秒、远端故障不大于0.1秒。
对于主保护的快速动作，断路器的可靠动作，目前基本已经做到了极致。
但断路器失灵保护的动作时间，显然不满足上面的时间要求，而且是大大的不满足。
我们必须给与重视。

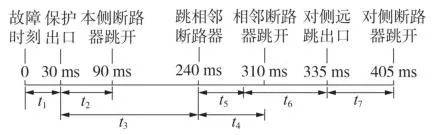

下图是常规的断路器失灵保护动作时序图。
可见，完整的失灵保护动作逻辑完成，大概需要400毫秒。
大概的时间构成如下表。
时序 | 环节 | 典型时间（毫秒） |
t1 | 主保护动作时间 | 30 |
t2 | 断路器跳开时间 | 60 |
t3 | 失灵保护动作延时 | 210 （其中防抖10） |
t4 | 相邻断路器跳开时间 | 70 （其中TJR重动10） |
t5 | 断路器失灵远跳信号传递到对侧时间（包括防抖、通道、继电器动作） | 45 |
t6 | 对侧远跳判别装置动作时间（防抖、就地判别、继电器出口） | 50 |
t7 | 对侧远跳装置出口到断路器跳开时间 | 70 |
合计 | 失灵完整动作时间 | 405 |
总的来说，失灵保护的时间还是偏长。其中有些时间或许可以缩短。比如失灵开入的防抖延时，由于失灵保护本身有延时设定，因此应该可以被包含掉。
