关于开关柜泄压通道知识介绍

  开关柜内部电弧故障,是一种爆炸,巨大电弧能量集中爆发在狭小的空间内部,爆炸产生的冲击波以光速向各个方向辐射,到达阻挡部位会产生负压,压力骤增,破坏程度惊人,能量需要释放,才能减少破坏,相对薄弱环节会率先冲破,压力迅速释放降低,这就是金属封闭开关柜要有泄压盖板的原因,无论是空气绝缘开关柜,还是气体绝缘开关柜,都需要有泄压装置ARS,气箱底部或顶部都安装有压力释放阀板,满足可以承受正常压力变化不漏气,压力过大时可以冲破释放压力的要求。空气绝缘开关柜的压力释放板一般在柜顶部,一端金属螺栓固定,另一边采用尼龙螺栓固定,内部电弧时压力冲断尼龙螺栓打开盖板,盖板金属螺栓固定一侧产生永久变形、盖板一直处于打开位置,持续释放压力。而采用铰链固定可能造成反弹,不是一直处于打开位置,不利于压力释放。

图片关键词

这里需要说明的是,试验证明,采用W型网格板作为大电流开关柜的顶部泄压板,通风面积大,满足IP4X要求,最主要的是内部故障时,也是可以快速打开的。顶部风扇等强制通风设施,也可以自动打开,不影响压力释放。

图片关键词

可能的原因

无论开关设备多么精湛,都有可能发生内部电弧故障,错误安装,绝缘损害,误操作,腐蚀,装配不当,可抽出式手车状态改变的绝缘、触头或活门损坏变形等,电压互感器的铁磁谐振,低压侧短路,维护不良,工作人员的失误,长期过高温度电场作用下的老化,污染、潮湿、灰尘、动物的进入,过电压等各种因素都可能导致内部电弧故障发生。


开关柜的设计必须要有泄压通道

各个高压隔室都可能发生内部电弧故障,因此每个隔室都要有泄压盖板。典型的KYN28开关柜,各个中压隔室都有顶部泄压盖板,与泄压盖板连接的泄压通道,保证内部电弧故障时气流能够顺利有效的快速流到盖板,冲破盖板,降低开关柜隔室内部的压力。

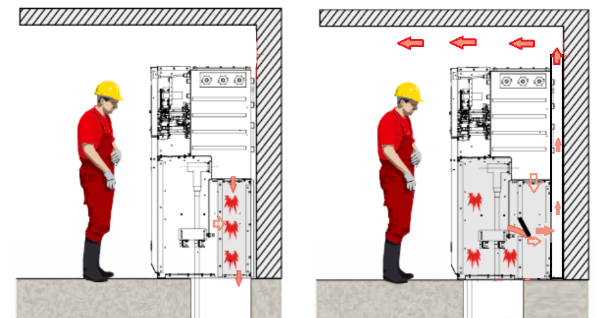

对于环网柜等,由于短路值只有20kA,内部电弧能量低,一般泄压是通过电缆沟泄压是直接有效的措施,电缆沟内部电缆安装空间和泄压空间分隔,减少电缆损坏。也有户外开关站,或者风塔上安装的36kV环网柜,电缆沟泄压不便或无法泄压,采用后部泄压通道将压力引致柜顶部泄压。

图片关键词

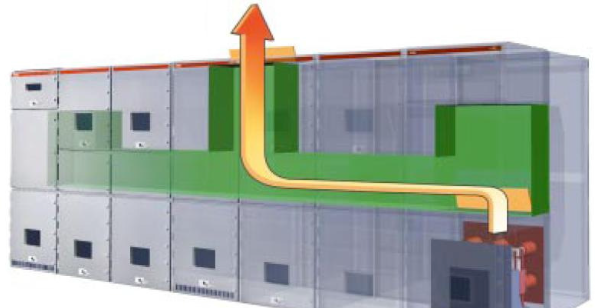

双层开关柜的泄压。双层柜泄压的困难在于下部手车室,下部电缆室的压力释放,这就需要有通道释放,而不允许穿过其它隔室压力释放。因此有专利设计,在下部手车室上部,仪表室后部作为共用泄压通道。这样下部手车室、下部电缆室和母线室都可以通过这个通道将压力释放到上部没有断路器的隔室,并通过柜顶通道释放到户外。

图片关键词

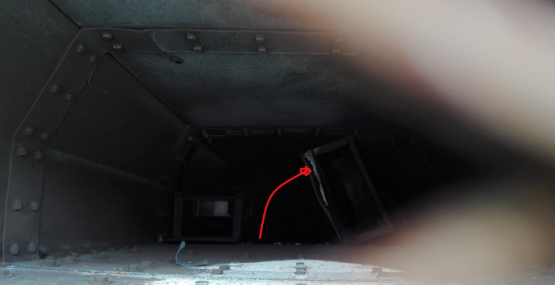

共用泄压通道的泄压。各个高压隔室有就近的单独的泄压板,通过共用的通道释放到柜顶部安全区域。

图片关键词

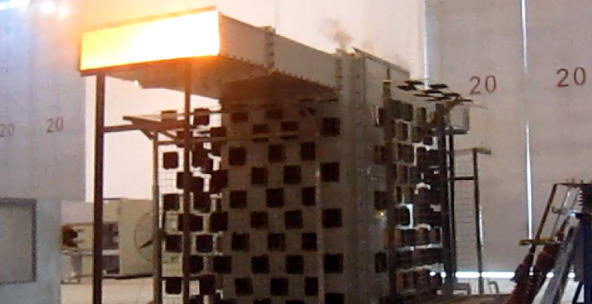

水平泄压通道,将内部电弧产生的压力弧光燃烧等释放到开关室外部安全地带。开关室内不受电弧影响,所有其他设施不被烧损。
