高压开关柜凝露分析 之二

2022-11-03 10:16:31 半岛(中国)

高压开关柜凝露分析 之二

高压开关柜在高湿的环境中,容易产生凝露。

而凝露是造成高压开关柜故障的重要重要诱因,这是共识。

前面也曾经有过一篇文字《电气设备凝露,并不是想象般简单》,各位有兴趣可以参考。

今天补充两个问题。


凝露的具体危害

图片关键词

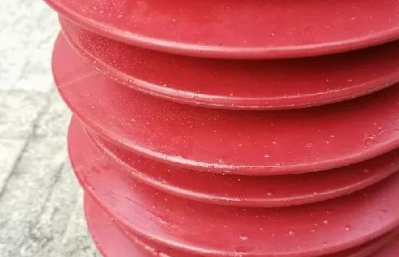

一是绝缘件表面产生凝露,会造成绝缘件表面电阻率降低。如伴有积污,闪络风险加大。

二是凝露露珠不规则,会引起绝缘件表面电场畸变,引发局部放电。可能加速绝缘老化,甚至造成击穿。

图片关键词

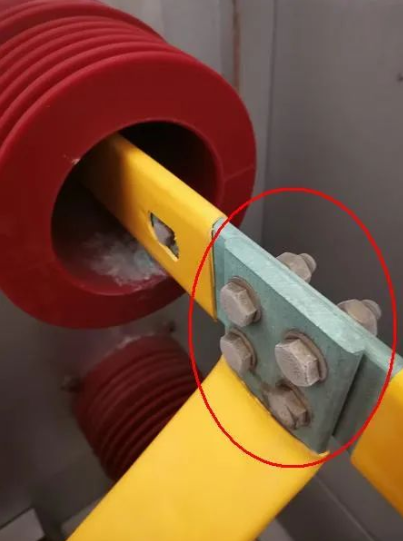

三是凝露还会造成金属导体氧化,锈蚀。特别是在铜铝接触情况下,加速反应速度。

四是对于复合材料,水分容易侵入材料内部,造成绝缘降低。

以上这些问题,都可能引起开关柜内部发生故障。


水分侵入途径

现在的高压开关柜产品,密闭性能都很好。

潮湿空气的入侵,一般都是由电缆封堵部分进入的。

潮湿的空气最早聚集在电缆室和断路器室的底部,尤以电流互感器周围区域最严重,并随时间的推移不断积累并逐渐向上发展。

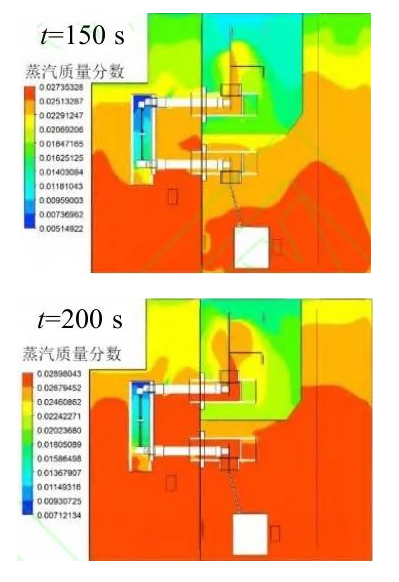

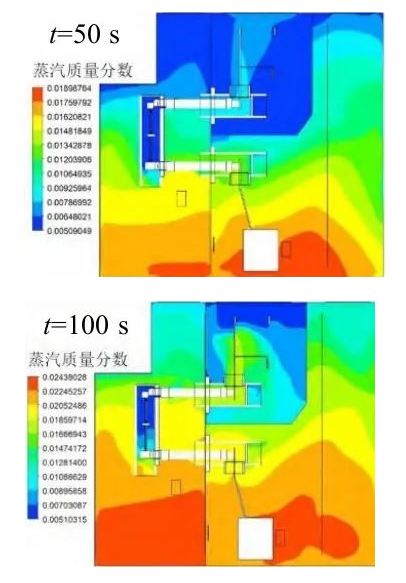

有文献进行了专门的研究,以下图片,描述了开关柜置于潮湿环境中,潮湿空气进入开关柜内以及在开关柜内扩散的过程。

图片关键词

图片关键词

图中可见

潮湿气体首先侵入电缆室,并逐步向上扩散。

电缆室受潮湿空气的影响最大。

电缆室电流互感器部位最容易凝露,电流互感器表面大部分区域的温度低,三相之间的区域由于空气流动弱,是易形成凝露的主要区域。

母线室受潮湿空气的影响较小,一是由于母线室位于较高位置,潮湿空气难以直接进入隔室;二是母线室由于母线排流过电流产生的发热量,能够驱散一部分湿空气。
