限流熔断器知识介绍

2022-11-04 08:23:36 半岛(中国)

限流熔断器知识介绍

  熔断器通常用于中压和高压配电系统,因为它们提供相对便宜的过流保护,并且不需要控制电源来操作。在公用事业及工业领域配电系统中,这些熔断器几乎都是限流型的。

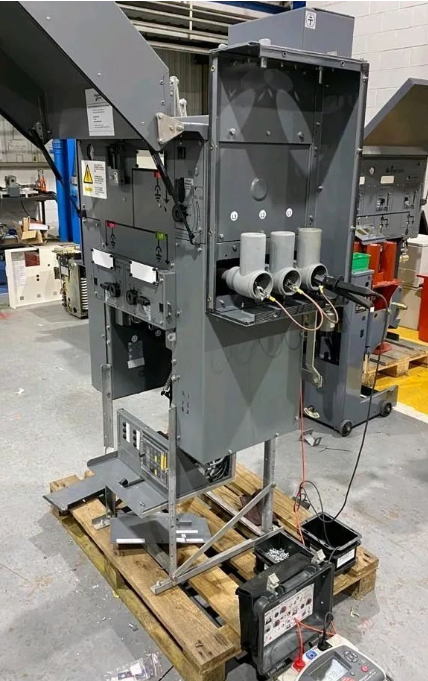

中压限流熔断器主要用于变压器、电机等负载的保护。这是一种装置,当其超过给定值足够长的时间时,通过将一个或多个专门设计和成比例的组件融合在一起,断开它的电路。限流熔断器可能难以清除中间电流值(超过使用值小于 6 到 10 倍),因此通常与开关装置结合使用。熔断器的电流一般比较小,发热大,不能应用于大电流中。

图片关键词

限流熔断器的工作原理有些不同。熔断器有一个载流元件,通常是铜或银,其几何形状受到严格控制,以便当载流元件熔化时,它会沿其长度在多个点熔化,沿熔断器产生一系列电弧。


保险丝的长度。载流元件被硅砂包围,当暴露在电弧中时,沙子会转化为具有高绝缘性能的玻璃形式。由于熔断器中有多重电弧,产生的电弧电压相当高。这显着降低了故障电流幅度并且高电弧电压防止了在电流为零之后电弧的重新点燃。


变电站在降低由变电站低压侧的内部电弧事件引起的事件能量方面存在许多困难。通常考虑的故障位置是馈线断路器负载侧故障和主断路器负载侧故障。然而,重要的是要考虑所有可能的故障位置,包括线路侧的故障,甚至是主断路器本身的故障。在评估替代方案时需要考虑所有可能的故障位置,以减少在发生电弧故障时降低入射能量的首选方法是减少消除故障所需的时间。当然,变电站的设计也可以减少故障电流,但是一旦变电站安装好,这不再是一种选择(保护设置的变化除外)。


对于给定的设计和给定的螺栓故障电流,最有效的缓解策略是减少开断故障电流的时间。对于低压开关柜或配电盘中的故障,可以减少保护断路器的时间设置。然而,在连续过程工业装置中,往往需要使用不具有瞬时跳闸功能的断路器装置,这限制了减少故障开断时间的能力,牺牲了一种非常有效的降低闪弧能量的手段。


现代设备上的保护设置也可以通过使用维护开关来更改,从而使保护设备将其设置更改为更短的操作时间。当维护人员在设备区域内时,可以使用维护开关。RELT允通电流设计。


RELT

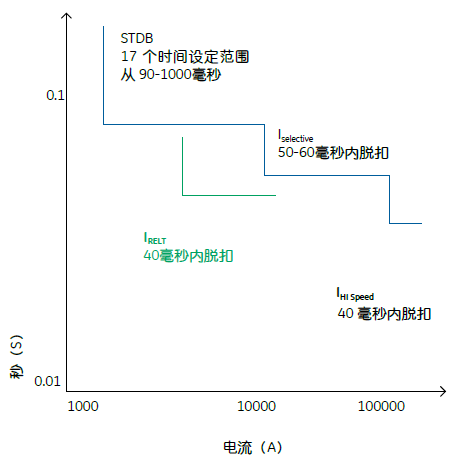

此功能允许断路器当短路电流较小时快速跳闸(40毫秒内),从而最大限度保护操作人员的安全。

RELT保护脱扣可以通过断路器的二次端子或通讯接口输入脱扣指令。

图片关键词

当发生短路故障事件时,短路点会释放出大量的电弧能量,有此可能会对靠近设备的操作人员带来严重的伤害。为了减少和限制短路电流及其持续时间,断路器电子脱扣器可以提供短路瞬动保护功能,这个被称为RELT的保护功能,通过一个电气节点或通讯指令或断路器的显示面板激活。当此功能被激活,此功能需要信号输入(RELT ON)保持激活,移出此信号后脱扣器将返回原先的设定。

降低流过的能量 (Energy Let-thru RELT)可以防止在带电设备上工作触电,当断路器和设备临时从瞬动脱扣到一个低的水平,可以显著的降低意外电击能量。

降低故障电流=降低事故能量在事故能量等式中时间是一个重要的因素,一个较低的断路器瞬时脱扣拾取点可以降低故障的持续时间,因此降低了事故的能量

改变设定-安全工作-恢复设定RELT是一个安全的窗口,只有当你在通电回路的区域工作时改变参数设定,你得到所需的较低的事故能量安全工作,然后恢复设定以减少脱扣的可能性不需要穿着过多的PPE-较低的潜在事故能量,操作人员可以穿着较少的防护装备,他们可以比按照NFPA70E要求穿着的全套保护装备工作起来更快、更有效率。

协调安全-RELT激活时可能影响系统保护配合的选择性,所以在了解系统的情况下使用100%时间知道你的状态-确认RELT的设定,将RELT程序文件化,对操作人员安全非常重要,当RELT模式时,应通过SCADA远程通知的灯或发光开关或其它容易识别的信号告知操作人员。
