空气绝缘开关柜知识介绍分享

2022-11-16 10:51:13 半岛(中国)

空气绝缘开关柜知识介绍分享


  开关柜技术门槛低,生产企业众多,产品质量参差不齐。当前开关柜的外观越来越漂亮,成套厂都关注于外观设计,而单纯从开关柜的外观上看很难判断开关柜的性能、质量好坏。

首先,不需要漂亮的外观,也可以看出开关柜的生产制造、工艺水平,工艺水平高的产品即使普通的外观也能从细节处展现出制造精良、装配精准的水准。

制造装配精度可以直接由外到内体现出产品的总体性能,如高精度可以保证一次触头对中性好,断路器梅花触头就能够可靠接触,减少发热,承受短路电流等等,就可以长期可靠安全运行。

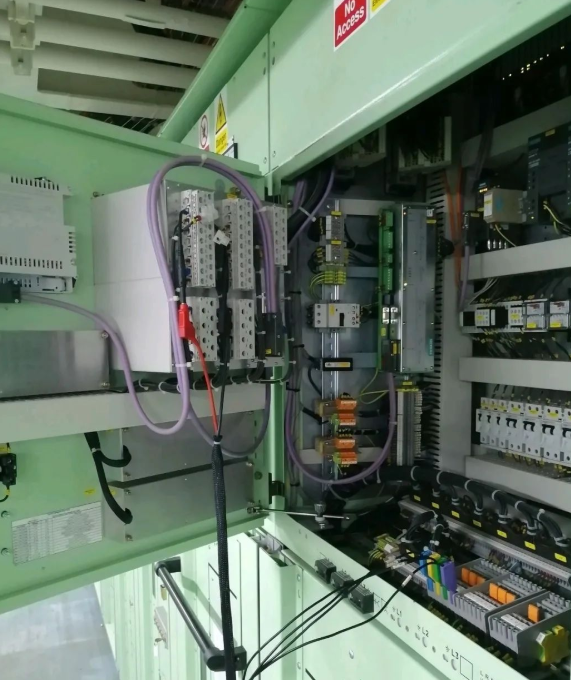

结构设计是否合理,用料是否准确可以作为初步判定的标准,开关柜的空间布置,有效空间利用率,电气绝缘净距、爬距是否符合标准。二次接线布置是否合理方便维护,是否与一次高压隔离等等,这些都能看出来产品的好坏。

图片关键词

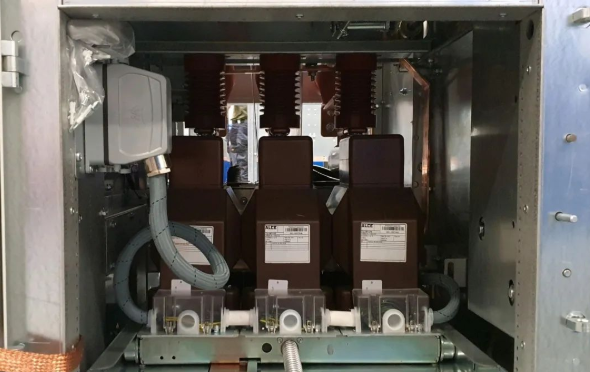

二、绝缘,通过母线布置,绝缘件的外观,可以判断开关柜的绝缘性能,所有主回路铜排均有倒圆角处理,无尖端; 热缩套管覆盖整齐,与绝缘子支撑处不过度切割,弯曲部分无褶皱; 绝缘件伞裙设计合理,嵌件处距伞裙距离大,表面整洁,线条流畅,绝缘件安装考虑表面伞裙污秽影响,避免污秽堆积等。开关柜并不是尺寸越大越可靠,如40.5kV空气绝缘开关柜,GW新标准已经做到1600宽,几乎回到了三十年前1818mm柜宽的时代,不得不说是退步,究其原因,不是好的紧凑型产品没有,而是追求低价格惹的祸,1600柜宽就能保证绝缘不出问题吗?设计、材质、工艺不控制,还是徒劳。支撑处热缩套管采用工具切割小孔方式,而不是整块切掉。全绝缘,电缆连接有保护。

图片关键词

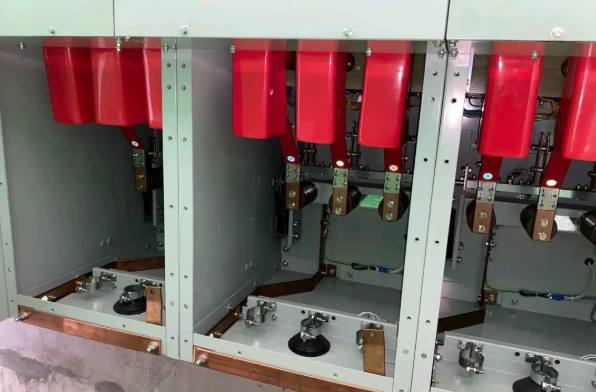

三、温升,开关柜的温升设计好坏,从结构设计上就可以初步判断,如是否有通风设计,进出风位置高度差越大、有效通风孔越大越好。铜排垂直布置有利于温升,避免相互干扰; 触头盒动静触头接触有效距离大,空间有利于热量随气流带走。


四、动热稳定,铜排支撑间距合理,不追求过小间距,过度支撑; 铜排截面积合理,接地开关连接排无额定电流,根据短时耐受电流使用铜排,不浪费、绝缘好; 电压互感器手车等分支排考虑功能,减少铜排用量; 电动力方向有助于开关保持合闸位置,断路器手车动触头插入深度合适,对中性好,有定位措施。


五、好的开关柜充分考虑内部电弧故障造成的危害,根据需求设计合理的压力释放通道,因此是否有泄压通道,泄压通道大小是否与IAC等级一致,泄压盖板是否可以打开,泄压通路是否有堵等都是判断开关柜好坏的标准。


六、运动部件、联锁机构等的设计,联锁简单,可靠,主动式联锁,程序化操作,符合人体工学的友好的人机交互等等都能从细节处体现出产品好坏。

图片关键词

好的开关柜绝不是外观十分漂亮,而内在功能不行,偷工减料的产品。

开关柜需要在充分理解开关柜功能、性能、使用的基础上,合理准确的设计,而不是连开关柜都没见过、做什么用都不清楚,不知其所以然,光凭照马画虎,自作聪明,在资本的操控下,胡乱进行,长此以往,行业越做越差,不利于长期有序发展。
