中压开关柜模块化功能隔室单元知识介绍

2022-12-12 10:48:26 半岛(中国)

中压开关柜模块化功能隔室单元知识介绍


1. 前言:中压开关柜产量大、品种多,环保、节约资源及满足客户定制化需求是产品发展趋势之一,模块化就是其中的一种解决方案,通过对开关柜主要功能单元如断路器隔室、母线隔室、电缆隔室、控制隔室等进行模块化、标准化设计、制造,开关柜根据需求进行组装拼柜。


2. 模块化设计的好处及应用:

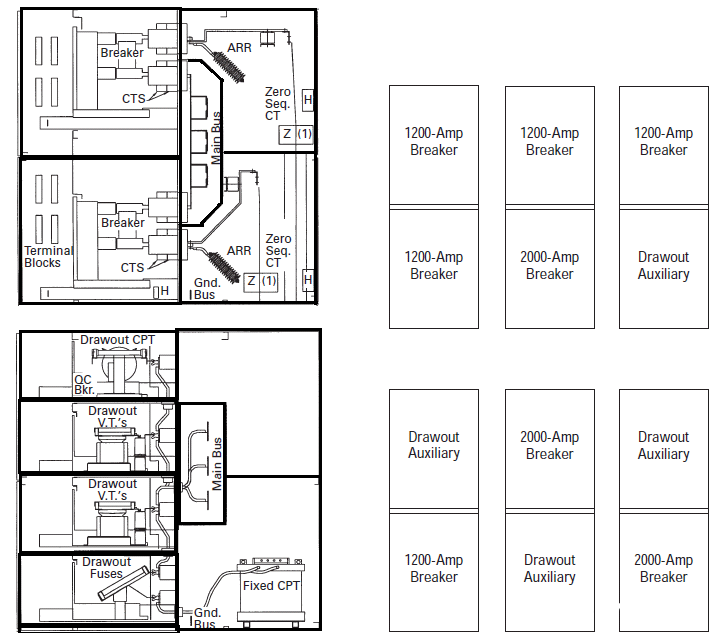

a. 一次方案灵活配置,根据需求配置产品;模块化BOM,最小功能单元组合,自动配置成套。无需工程设计,更改柜体侧板结构,积木式模块随心所欲组合,满足客户定制化要求。也可以根据用户现场建筑结构布置单层、双层甚至三层结构,没有大侧板,躲避立柱无需特殊设计,模数化结构尺寸。

图片关键词

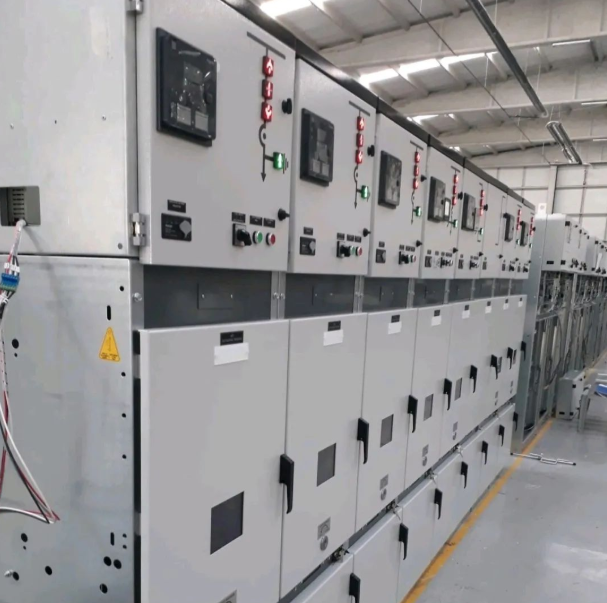

b. 根据应用快速配置新产品、新应用,如开关位置、母线位置等不同位置实现不同应用的定制化设计,或不同设计类型开关柜;手车上、下布置,二次室在中间; 手车中、下布置,二次室在最上,二次室可以加高,或做成两个二次室。

图片关键词

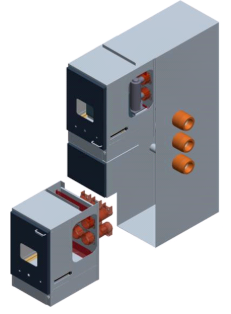

c. 1250A 31.5kA模块单元尺寸550mm宽、750mm高,680mm深。单元小巧,重量轻,便于一个人操作、组装; 先进制造工艺保证模块化、批量化生产,标准库存零部件,订单来了快速拼接交货;

图片关键词

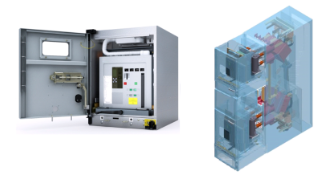

d. 功能集成,可单独供盘厂组装,核心部件提供可以保证安装精度,保证质量,降低盘厂技术难度,质量可控,合理利润空间留个盘厂。还可智能化集成,传感器、智能终端一体化;

图片关键词

图片关键词


e. 对常用功能模块备库存,快速组装,减少交货时间,快捷、高效,标准化设计,SKU数量少,超市化采购;工程设计和物料清单BOM快速组织,减少工程设计及生产准备时间;


f. 现场容易维修、更换,功能单元可互换,标准化,通用接口设计,保证安装位置一致。

图片关键词

g. 快速实现改造项目应用,设备升级,智能化提升;老旧开关柜更换成本高,采用新型断路器模块单元,直接放置在旧柜体内部,保持主母线位置不变,机械、电气连接。智能化远程操控,无线连接,不用担心操作不便,安全联锁,系统解决方案,逻辑程序化控制,即插即用。

h. 隔室满足内部电弧IAC FL 31.5kA 1s的要求,独特提升式隔室门,四面闭锁设计,抵抗电弧压力冲击; IP防护等级最大达IP54,满足特定环境使用要求; 还有满足船用要求的扶手、限位设计,功能齐全。

3. 结语:模块化设计需要在充分理解产品知识、应用的前提下,分析功能、组成,以及模块之间的连接、接口保证易于制造、组装,且能够满足产品的需求,特别是对有抗内部故障、抗地震等要求的产品,设计应充分考虑满足标准要求。未来先进数字化智能断路器、智能监测功能单元、智能计量单元、智能马达控制、智能无功补偿单元,将彻底颠覆当前开关柜过多机械一次设计和二次保护设计,方方正正钣金开关柜形式。未来功能单元还可以是3D打印成型,自由组合,智能模块实现配电功能。
