功能手车隔离触头的开断能力

2022-12-30 16:01:29 半岛(中国)

功能手车隔离触头的开断能力


  我们经常被问及中压开关设备中用于安装电压互感器、小型控制电源变压器和大型控制电源变压器的熔断器的手车触头的开断能力。这个问题通常采用这样的形式:“使用安装在手车上的熔断器,您可以保护多大的所用变压器?”

没有测量手车一次触头开关能力的行业标准,也没有可用的测试数据来证明这种性能。开断能力会随着设计的细节而变化,并且在某种程度上取决于操作员,因为手车摇出/拉出的速度取决于操作设备的个人。通常做法是按照标准,隔离开关可以投切110kV及以下且电流不超过2A的空载变压器。

图片关键词

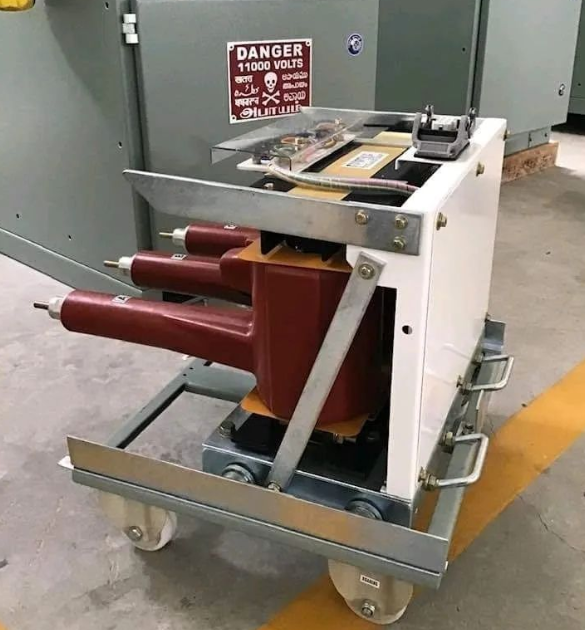

电压互感器手车隔离触头采用撞针形式,


然而,在这些限制范围内,我们多年来在 12 kV 和 40.5 kV 设备方面的经验使我们采用了以下限制:

电压互感器:一组三个星形连接的 VT 或两个开放式三角形连接的 VT 可以在没有任何二次电路互锁的情况下通过手车一次插头进行切换,毕竟容量较小。

图片关键词

控制电源变压器:CPT 高达 50 kVA 单相或 75 kVA 三相可以通过手车一次插头进行切换,前提是需要互锁,在摇出手车断开一次插头之前必须断开 CPT二次。CPT 可以安装在手车,通过微断分合二次输出。

或者熔断器手车和固定安装 CPT 。 必须设计机械联锁装置,微断分闸后二次断开,熔断器手车才能被摇出/抽出,通过钥匙
