电磁流量计原理及常见故障和处理方法

2022-12-30 16:19:58 半岛(中国)

电磁流量计原理及常见故障和处理方法

一、电磁流量计的原理

图片关键词

电磁流量计是基于电磁感应定律工作的流量测量仪表,它能测量具有一定电导率的液体的体积流量。导体在磁场中运动时,导体中必产生感应电动势;电磁场、运动方向、感应电动势三者相互垂直,可用右手定则确定三者的方向间的关系。


运动方向

电流方向

磁场方向

用右手定则判断电流方向如果磁场中运动着的是有一定电导率的液体,同样在液体中也将产生感应电动势。


感应电动势的计算公式:U=BDV

B-­­­管道中磁感应强度

D-管道内径

V-流体在管道中的平均速度

电磁流量计采用电磁铁(即线圈)产生磁场,原理图如下:

图片关键词


CD1

黄色

Sig2

Sig1

红色

CD2

电磁转换器提供给传感器励磁电流方波电流大小约为250mA转换器的故障查找


1、断电用万用表量线圈阻值(即CD1,CD2)一般小于30Ω左右,小口径的阻值会更小点。励磁线对地(GND)测量,有介质的情况下一般阻值在2MΩ左右,无介质的情况下阻值为无穷大,50MΩ以上。


2、信号的检查

将转换器的连线从传感器接线盒的接线端子去掉,测量信号线(sig1)与地(GND)信号线(sig2)与地(GND)的阻值一般在一个数量级上,一般为3~50KΩ。如sig1与GND阻值为30 KΩ,sig2与GND阻值为25 KΩ,则为正常。如果出现电阻值相差很大可能是一只电极泄漏或绝缘不够所致。这个阻值随介质导电性增强而减小,随管径的增大而增大,介质为水时,该阻值小于50 KΩ。


3、转换器的流量公式

Q=πD2/4 *V*K

Q—流量

D—管道内径

V—流体速度

K—流量系数

K1=流量标定系数,标定仪表精度

K2=系统零点(介质不能流动)

K3=励磁电量

K4=是否为浆液


仪表设定的主要参数:

1流量上限 2流量单位 3管道内径 4仪表系数

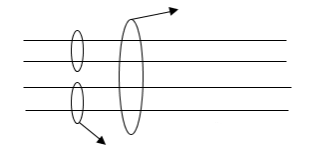

4、信号电缆的构成示意图

图片关键词

外地

CD1

CD2

Sig

Sig2

注:屏蔽线单端接地信号地


5、怎么样判断电磁流量计转换器是否基本正常

1观察法

用肉眼观察显示窗口,看显示窗口 是否有字符显示或正常的流量显示,有没有出现乱字符,背景灯是否亮,是否一直在自检。如果没有字符显示,出现乱字符和频繁自检出现的上述现象,背景灯不亮等都属转换器故障,但是背景灯不亮而有正常流量显示仅背景灯烧坏而已。


2短路检查法

打开转换器接线盒,用短路导线将sig1、sig2与GND短路起来,如果转换器显示0流量,报警项撤除,表示转换器基本正常,这是粗略的判断方法。如果转换器有报警显示,并不能说明转换器有故障。


3校验法

用专用的VME校验仪对转换器检查,按要求将VME校验仪与转换器正确接线后,转换器上电,如果Vel示值=转换器×校验器设定流速值,则转换器正常。


另:流量计密码7206
