YTC阀门定位器调试方法

2022-03-20 15:00:26 半岛(中国)

YTC阀门定位器调试方法

调试步骤:

1、条件:①稳定的气源 压力≥0.3MPa(角行程定位器压力≥0.5MPa)

      ②4-20mA信号输入设备

2、调试:

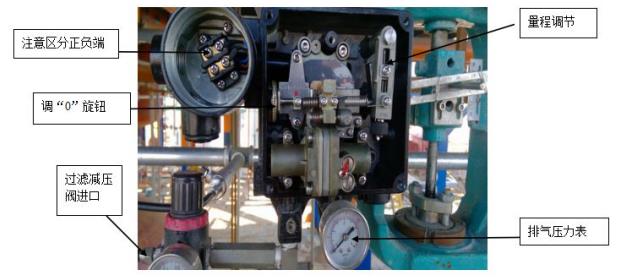

图片关键词

①打开定位器前盖,打开电源接线盒。


②把稳定气源接入过滤减压阀并密封严紧。


③区分正负输入端接好信号输入设备。


④打开气源开关,向下调节调“0”旋钮,直至排气压力表指针不为0,然后反方向缓慢旋转调“0”旋钮,使压力表指针刚好处于0位置。


⑤输入25%(8mA)、50%(12mA)、75%(16mA)、100%(20mA)信号,观察指针下降(上升)行程:


A.、若单次行程超过刻度盘的1/4,说明定位器量程过大,此时应调节量程调节旋钮(先松开螺丝,然后调节下方的旋钮,向“—”方向调节。根据实际情况确定调节的程度,单次微调,边试边调)。


B、若单次行程过小或不足刻度盘的1/4,说明定位器量程过小,操作与A相同,方向相反。


⑥每次调节量程调节旋钮后,重新进行试验,若实际行程与理论行程差距仍然很大,则再调节量程调节旋钮;若实际行程与理论行程差距较小,则调节调“0”旋钮,使  指针移动到对应的刻度上,再输入信号观察指针移动是否正确。


注:通过量程调节旋钮和调“0”旋钮的配合来调节量程和行程,已达到调试的目的。


注意事项:


1)当输入信号为20mA是,定位器排气压力必须>3公斤(球阀5公斤),一般为3.2-4公斤。若压力不足则调节阀开启/关闭不严,无法正常工作。


2)气开阀:当输入信号为0时,排气压力必须为0,否则阀门没有完全关闭。
