一、仪表接头

仪表接头包括所有仪表的表接头、仪表管道接头、仪表阀门接头、仪表取源部件接头、仪表电气接头、金属软管接头等等。它品种繁多，规格各异，每种仪表接头都有其自己的功能。

01.管接头的结构：

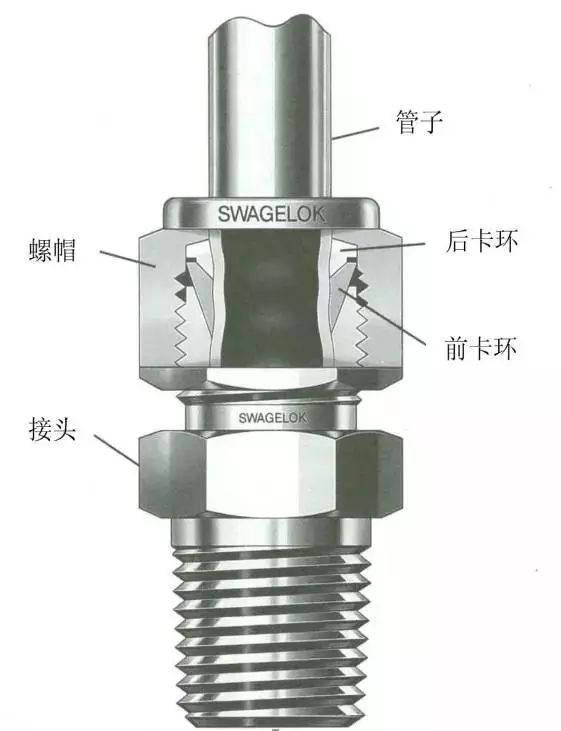

标准的管接头由螺帽、卡环（有的只有一个卡环）、接头、以及管子组成。

标准的管接头安装好的形状如图：

管接头的密封的原理：是通过螺帽的紧固，使卡环压迫管子变形，形成密封。

02.快速接头安装及拆卸步骤

安装步骤：

1、在有螺纹的快速接头处用生料带缠绕适量厚度;

2、用合适的力量拧紧快速接头;

3、将要插入的管子顶端用切刀垂直切平;

4、将切好的管子顶端插入快速接头，用力插到底;

5、验证管子是否连接牢固，用适当的力量拔一下管子，管子拔不出即可。

拆卸步骤：

1、首先检查通过接头管路的介质是否隔断；

2、一手用食指和拇指将夹头向快速接头处按住的同时，另一只手将管子拔出。

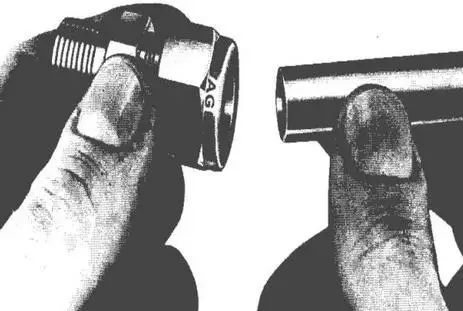

03.新管接头的安装

步骤一：将管子插入接头中，确认低到螺帽的低端

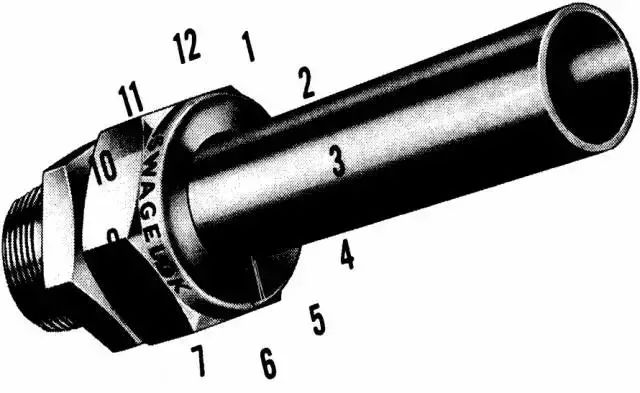

步骤二：用手将螺帽旋紧，并在一位置上做好记号（见6点处）

步骤三：用扳手将螺帽顺时针旋转1又1/4圈，见记号在9点处

04.新管接头的安装的注意事项

对于1英寸（25mm）及以下管径，用手旋紧后再用扳手旋转1 ¼圈即可。对于1/16、1/8和3/16英寸（2、3、4mm）管径，只需用扳手旋转3/4圈即可。对于1 ¼、1 ½、2英寸和28、30、32、38mm管径的接头安装，则需要专业工具，因在现场使用很少。

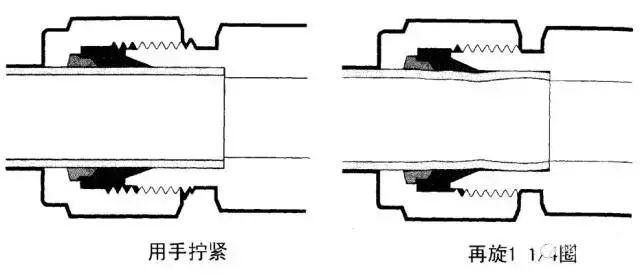

图示中可以看出管子的变化：

05.管接头的再安装

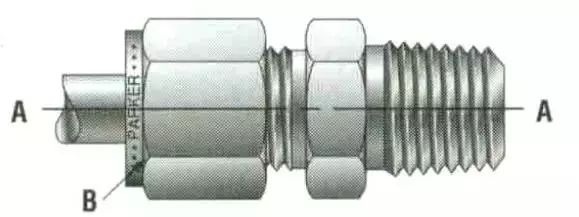

对于已经上紧过的管接头，在拆下前请做好螺帽与接头之间位置的记号，在重新安装时，首先用手将螺帽上紧，再用扳手将螺帽上到原来的位置即可。对于重复拆装多次的管接头，可以在螺帽上到原位置后，再旋转10°～ 20°（不超过六角螺帽一面的1/3，即不超过B处）。

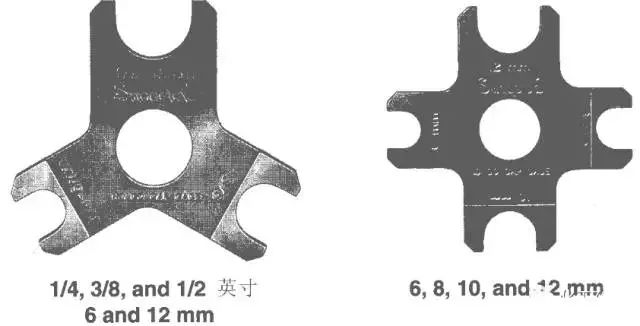

生产厂家提供专用工具，可以用来检查管接头是否上紧，不同的管径有不同的标准

通过这种工具可以辨别管接头是否上紧，请注意：它只适用1英寸（25mm）及以下的金属管接头

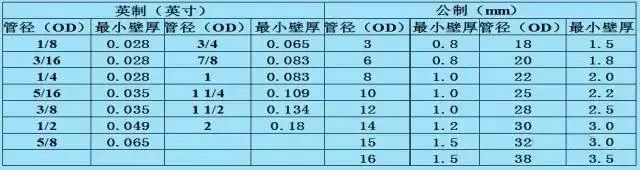

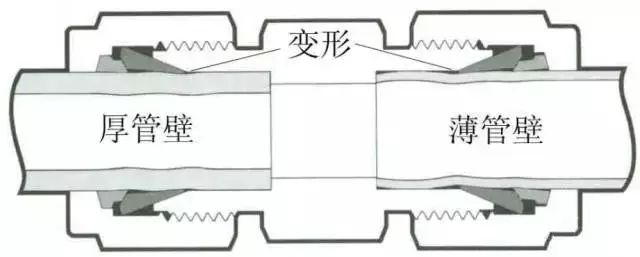

选择管子时注意事项：要注意管子的壁厚在规定的范围内（见下表），因为管壁太厚，卡环不起作用，管壁太薄，会引起管子变形开裂

06.管接头的密封

管接头的密封有以下两种方式：

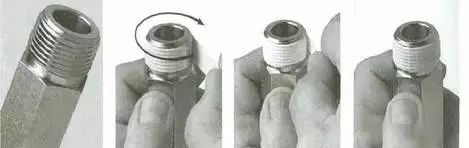

1、生料带的密封：

注意以下几点：

▲上生料带前要对接头螺纹进行清洁

▲上生料带的方向为顺时针

▲生料带不能超出接头螺纹端部

▲生料带剪断后，要紧贴螺纹

2、密封胶的密封

注意以下几点：

▲上密封胶前要对接头螺纹进行清洁

▲用密封胶将螺纹的第二和第三圈涂上（360°）

07.管接头的材质

不锈钢：SS

黄铜：B

碳钢：S

铝：A

尼龙：NL

全氟烷氧基: PFA

TFE: T

注意事项：

▲因为金属管的硬度要比管接头的材料软，所以不锈钢管不能使用铜接头；

▲如果管子与管接头是同质材料，金属管需进行退火处理（一般金属材料，如不锈钢、铜、钛、碳钢、合金等已进行了退火处理）；

▲非常软的管子（如Tygon 聚乙烯）或非塑料的PVC管，安装时要加衬垫，并注意密封。

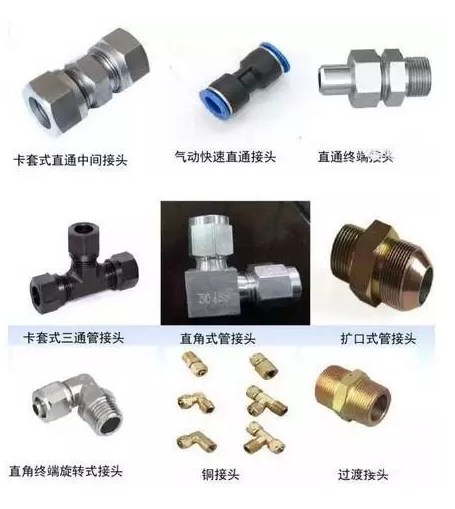

08.管接头的类型

名称的标注举例：

1/4管：表示1/4英寸OD的管

管1/4：表示连接1/4英寸OD管的接头

8mm管：表示8mm OD的管

管8mm：表示连接8mm OD管的接头

英制的主要有：1/4、3/8、1/2几种尺寸

公制的主要有：6、8、10、12mm几种尺寸

阳：表示阳接头（公接头）

阴：表示阴接头（母接头）

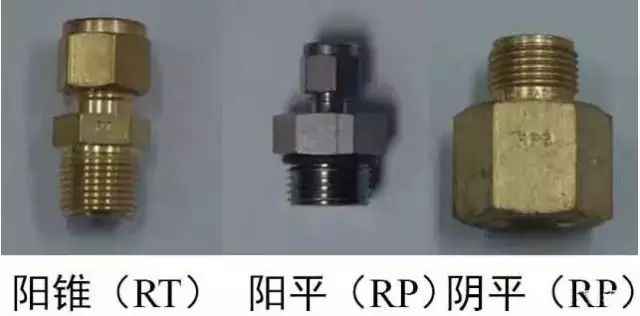

阳锥或阴锥指的是RT螺纹的接头，即ISO 7/1标准，阳平或阴平主要指的是RS、RP或RG螺纹的接头，即ISO 228/1标准

NPT接头不作专门标注，ST接头在大亚湾核电站用量极少，也没有作专门标注
