识图辩违章:10kV架空分支线路带电加装接柱上开关

2023-03-13 09:26:13 半岛(中国)

识图辩违章:10kV架空分支线路带电加装接柱上开关

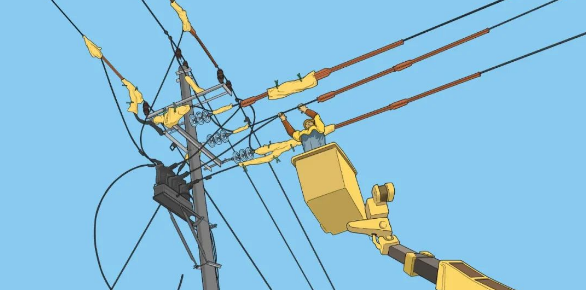

图1为10kV架空分支线路带负荷加装柱上开关的现场,请问有几处违章?正确的做法又是怎样的?

图片关键词

图1

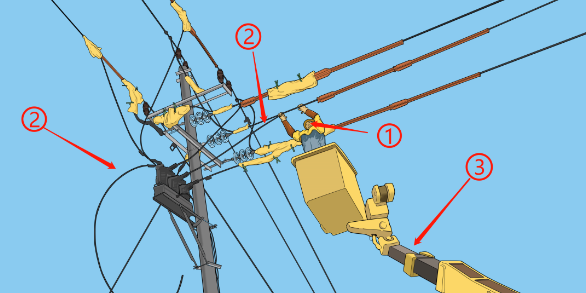

解析:图1中有3处违章,如图2所示。

图片关键词

图2


01.个人安全防护措施不到位

斗内作业人员未戴护目镜。

带电断、接引线和空载线路时,在人为、设备等偶发因素下,可能发生电弧伤人事件。因此规程规定,作业人员应戴护目镜。

护目镜可以防止电弧强光导致的暂时眩晕,金属液体喷溅、电弧不可见光(紫外线)对眼睛的伤害。

带电作业电弧的伤害,和电弧焊的职业暴露不同,比如作业环境,电弧能量大小,电弧发生概率及持续时间等,对护目用具的要求是不同的。


正确的做法是:

1)应从对环境(强日光,阴天或晚上)有较强的适应性,透光性、滤光性、耐高温性、耐冲击性及保护范围大小等方面,选择合适的护目用具。

当然舒适性也是要考虑的,比如:

①不应有冬天发生内侧起雾的不适应现象。

②不应有较大的金属配件,在强电场作用下产生静电感应的现象。

2)正确佩戴护目用具。


02.作业流程设计不合理

带电搭接开关引线的顺序错误,采取了“先接两边相,最后接中间相”引线的顺序。

(本条归为违章可能比较牵强。现场作业装置和作业环境千变万化,作业流程应根据实际情况来进行设计。但作业流程设计不合理对作业安全的确有较大的影响)

搭接引线的顺序一般为“先中间相,再远边相,最后近边相”或者“从远到近”。这是为了在较大的作业空间下,便于保证作业中的安全距离。


正确的做法是:

1)在确认开关处于“分闸位置”后,以开关本体为分界,先将开关一侧的引线全部搭接完成,再完成另一侧接引。

对于本作业项目“10kV分支线路带负荷加装柱上开关”,可不考虑是否先负荷侧,再电源侧。

2)在接开关左侧引线时,宜按“先中间相,再两边相”的顺序进行。如作业人员需进入两边相导线间作业,需加强其个人绝缘防护措施,改穿绝缘衣为宜。

3)接开关右侧引线时,可按“先中间相,再远边相,最后近边相”或者“从远到近”的顺序进行。


03.绝缘斗臂车绝缘臂有效长度不足

绝缘斗臂车绝缘臂伸出部分的有效绝缘长度不足1.0m。

使用绝缘斗臂车的绝缘手套作业法作业,绝缘臂作为作业人员接触带电体时“相—大地”之间的主绝缘保护,需要有足够的有效绝缘长度。

一般情况下,绝缘臂上有标注1.0m有效绝缘长度的红色警示线。

部分绝缘斗臂车臂架底部还有信号灯,可以帮助工作负责人或者专责监护人判断绝缘臂伸出的长度是否满足安全要求。信号灯为绿色时表明已满足要求,否则为红色。


正确的做法是:

1)充分考虑绝缘斗臂车的作业范围,作业过程中工作斗移位、人员站位,以及地形环境,道路交通等因素合理选择绝缘斗臂车停放位置。

2)在斗臂车试操作环节,模拟工作过程中工作斗的移位、人员站位,确定绝缘斗臂车停放位置是否合理。

3)本作业项目,在环境条件允许的情况下,可以中途改变绝缘斗臂车停放位置以适应绝缘臂有效长度的要求,以及获得更好的作业位置。


图1所示,由于信息有限,不对其图外的作业过程做臆想。缘遮蔽的范围及有效性可做进一步探讨。
