一、概述

用来接受和分配高压电能的装置叫高压开关柜。它是以断路器为主,将高压电器、测量仪表、保护装置及辅助设备等,按照一定的接线方式,装配组合在一起而形成的。

高压开关柜主要用于高压配电系统中,用于完成电源进线、线路或变压器出线、母线分段及电能的计量,测量等功能,它是将各种高压开关电气元件按一定的接线方式组装在金属柜内的电器。变配电所内高压电器,如断路器、电压、电流互感器、高压熔断器等电器大都安装在高压开关柜内,变配电所的保护、自动控制也要通过开关柜来完成,所以说开关柜是变配电所的核心设备之一,,起着重要的作用,归纳起来有两方面:

1.在电力系统正常工作状态下,起着接收和分配电能的作用;

2.因系统故障时,起着保护、切断电源、迅速恢复正常运行的作用。


高压开关柜的优点是结构紧凑、占地少、维护检修方便。现高压开关柜大都已标准化和系列化,给变配电所施工提供了极其方便的条件。

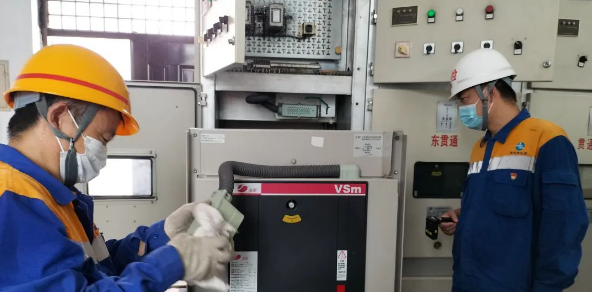

图片关键词

二、高压开关柜的分类

1.按用途的不同,高压开关柜可分为:进线柜、馈出(线)柜、联络柜、电压互感器柜、调压器柜等。

进线柜、馈出(线)柜主要由断路器、隔离开关、电流互感器、绝缘子和断路器操动机构组成;联络柜只装断路器或隔离开关;互感器柜主要由电压互感器、高压熔断器、绝缘子组成。例GG10-03型为10kV馈线柜,从上至下的电气设备为:高压隔离开关、少油断路器(真空断路器)、电流互感器、支持绝缘子等。


2.按结构形式可分为:固定式、手车式(移动式)。

3.按柜体结构特点可分为:开启式和封闭式。

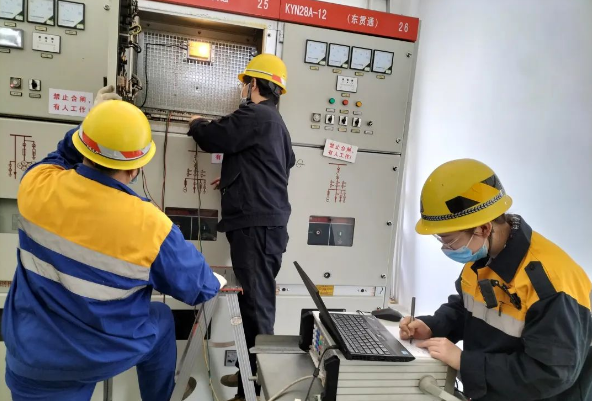

图片关键词

三、高压开关柜安装基本要求

1.开关柜安装前基本要求

开关柜在安装前应进行外观检查,且应满足以下要求:

(1)开关柜型号规格符合设计要求,技术资料齐全。

(2)开关柜内电器设备完整、无缺损,附件、备件齐全。

(3)柜架无变形,柜面平整。

(4)表面油漆良好,无锈蚀。

2.开关柜安装后基本要求

(1)开关柜应安装牢固、连接紧密、排列整齐。

(2)油漆完好、内外清洁和地面的垂直误差不得大于框高的1.5/10000

(3)配电柜两侧及顶部的隔板完整无缺,门锁应灵活、齐全。

(4)安装好的配电柜、回路名称及部件标号应清晰醒目、齐全完整,相对排列的开关柜、母线的连接和相位要正确一致

(5)开关柜的接地良好,装有电器的可开启的屏、柜门,应以软导线与接地的金属构架可靠连接。

(6)离墙安装的高压柜和母线桥应装有安全保护网和隔离板。

(7)闭锁功能齐全,且动作安全可靠。
