孔板流量计节流件方向装反会有什么影响

2023-04-20 09:26:55 半岛(中国)

孔板流量计节流件方向装反会有什么影响

孔板流量计,是一种差压式流量计,是应用最广泛的的流量计。是将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置,可测量气体、蒸汽、液体及的流量。

图片关键词

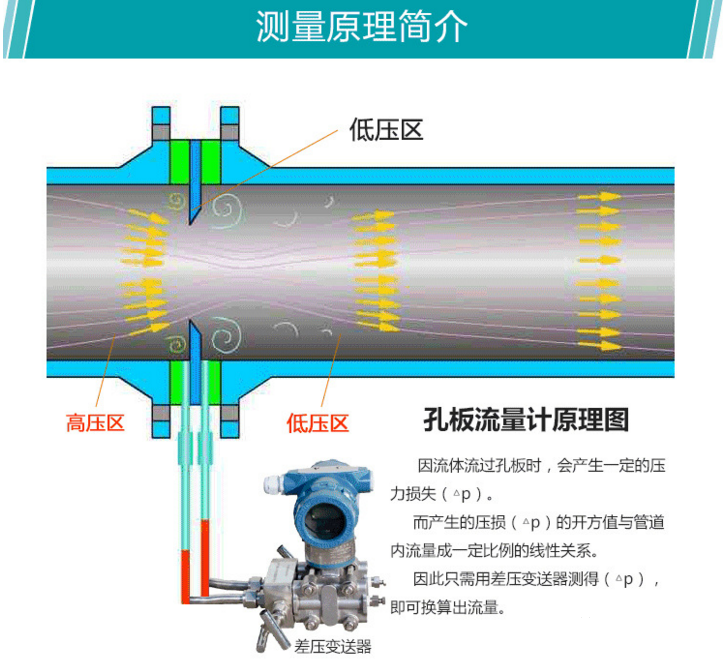

工作原理:流体充满管道,流经管道内的节流装置时,流束会出现局部收缩,从而使流速增加,静压力低,于是在节流件前后便产生了压力降,即压差,介质流动的流量越大,在节流件前后产生的压差就越大,所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。


为什么流量孔板不能装反? 这是因为:孔板安装正确时,其孔板缩口朝向流体前进的方向。流体在节流中心孔处局部收缩,使流速增加静压力降低,于是在孔板前后产生了静压差,该压差和流量呈一定的函数关系。孔板装反后,其孔板入口端面呈锥形状,流体流经孔板时的收缩程度较正装时小,流束缩颈与孔板距离较正装时远,流体流经孔板后端面时速度比正装时小,使孔板后压力较大,导致了孔板前后静压差减小,使所测流量值随之减小,影响了流量测量的准确性。


所以孔板流量计的正负方向装反了,会造成测量错误,没有测量的数据结果或者是流量数值为负数的情况,所以孔板流量计在安装时一定要注意正负方向。
