浅谈什么叫基频铁磁谐振过电压?(上)

2023-06-29 14:13:28 半岛(中国)

浅谈什么叫基频铁磁谐振过电压?(上)

小编今天带大家了解一下,什么叫基频铁磁谐振过电压呢?就先从其基本现象和特点来说起。


基频铁磁谐振的现象是:因中性点的位移电压与某一接地相的电压相反,且零电位必须移到线电压三角形之外,故该相电压的相位恰好与原来的相位相反(产生反倾)而且其数值降低,但并不为零;其余两相对地电压升高,其值将超过线电压,产生虚幻接地现象;零序电压两端往往也会同时出现过电压。


试验和分析表明,由互感器引发的基频铁磁谐振表现为一相电压降低,两相电压升高,且中性点移到线电压三角形之外。

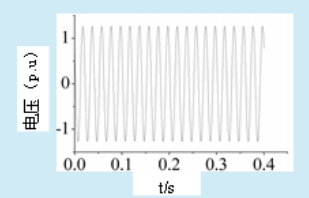

假定系统相电压为U∅,基频铁磁谐振产生的过电压幅值一般不高,对地稳态过电压不超过2倍U∅,暂态过电压也不过3.6U∅。一个典型的基频铁磁谐振过电压波形如图所示:

图片关键词

图 基频铁磁谐振
