保护双AD不一致异常处理

2023-07-17 15:12:12 半岛(中国)

保护双AD不一致异常处理

智能站SV相关异常可大致分为以下几类

1. SV额定延时越限异常处理;

2. SV采样离散度异常处理;

3. 保护双AD不一致异常处理;

4. SV链路异常处理。


01、保护双AD不一致异常现场

1.1 保护装置现象

装置指示灯:异常灯亮

装置面板显示:“某电压双AD不一致,某电流双AD不一致、SV总告警”


1.2 后台主要信号

××保护装置电压双AD不一致:保护输入的PT双AD回路之间差异较大

××保护装置电流双AD不一致:保护输入的CT双AD回路之间差异较大

××保护装置SV总告警:该报文为合并报文,包括双AD幅值存在较大偏差或SV检修不一致或者品质异常

1.3 缺陷影响

1. 某电流双AD不一致的影响

(1)间隔保护中:闭锁使用该采样报文的相关保护。

(2)母线保护中:母线上支路(除母联/分段)闭锁差动保护及对应支路断路器失灵保护。

母联/分段支路双AD不一致时闭锁差动保护10Oms,同时闭锁对应后备保护。

2.某电压双AD不一致的影响

复合电压只采用AD1数据(或同PT断线)。

1.4 缺陷分析

合并单元

1.程序异常

2.采样插件异常

保护装置

1.程序异常

2.输入插件异常、CPU插件异常


02、保护双AD不一致告警原理

双AD采样为合并单元通过两个AD通道同时采样两路数据,如一路为IA1、IB1、IC1,另一路为IA2、IB2、IC2。两路A/D电路输出的结果应完全独立,幅值差不应大于实际输入量幅值的2.5%(或0.02IN/0.02UN)。两路数据同时参与逻辑运算,相互校验,避免在任一个AD采样环节出现异常时造成保

图片关键词

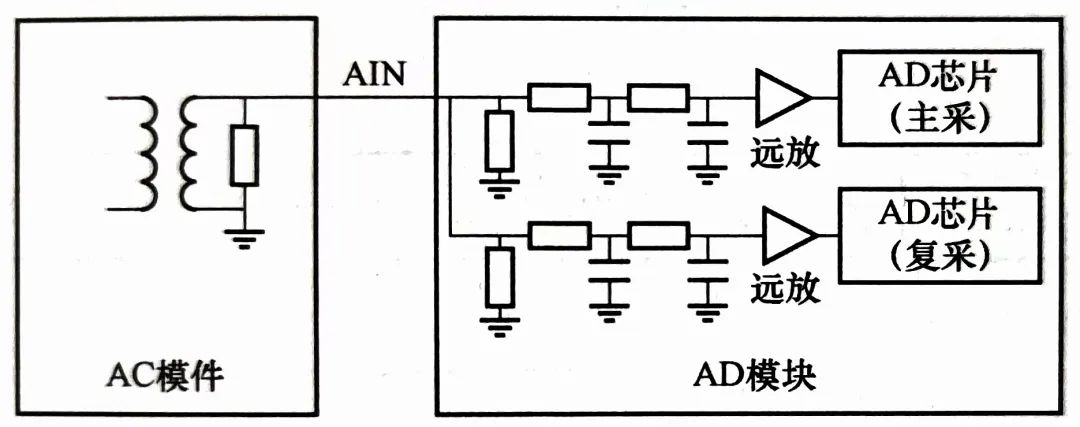

护误出口。合并单元双AD采样如图所示。

双AD不一致判别典型逻辑为(以下两式构成与门关系):

图片关键词

将上式中IN替换成UN,即为电压双AD不一致的判据。


03、保护双AD不一致缺陷处理思路

1. 电流双AD不一致采样数据双AD不一致分为两种情况,涉及不同装置。

电流数据双AD不一致,主要涉及间隔合并单元和保护装置,而电压数据双AD不一致除了涉及保护装置、间隔合并单元外,还涉及母线合并单元。

电流双AD不一致,首先应检查其他采集此电流的装置是否报电流数据异常,主要关注母线保护。

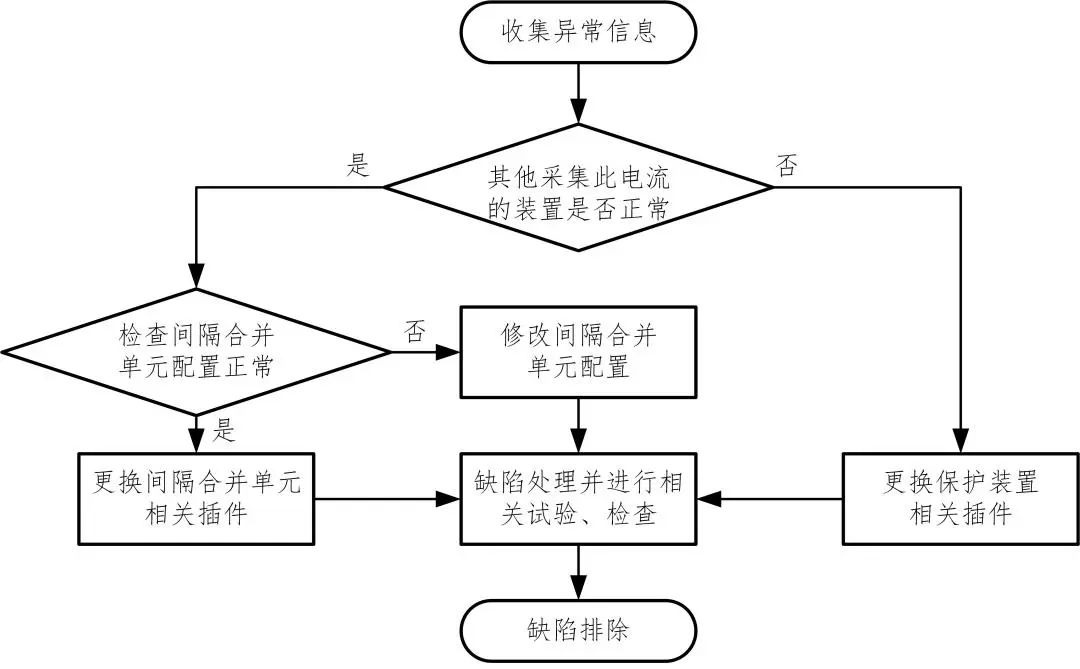

若母线保护无异常,则应重点检查间隔保护装置接收插件和CPU插件是否存在异常。若有异常,则应关注间隔合并单元的配置和硬件工作情况。电流双AD不一致处理流程图如下图所示。

图片关键词

电流双AD不一致异常除了可在保护装置内查看告警信息外,还可在网络分析仪具体查看双AD不一致的详细情况,就能判断是保护装置异常还是合并单元异常。

2. 电压双AD不一致

电压双AD不一致异常时,首先检查其他采集此电压的装置是否报电流数据双AD不一致,同样重点关注母线保护。

若母线保护存在异常,则检查母线合并单元的配置和硬件工作情况。

若母线保护无异常,则检查间隔合并单元输出报文数据是否正常。若存在异常,则应关注间隔合并单元的配置和硬件工作情况。

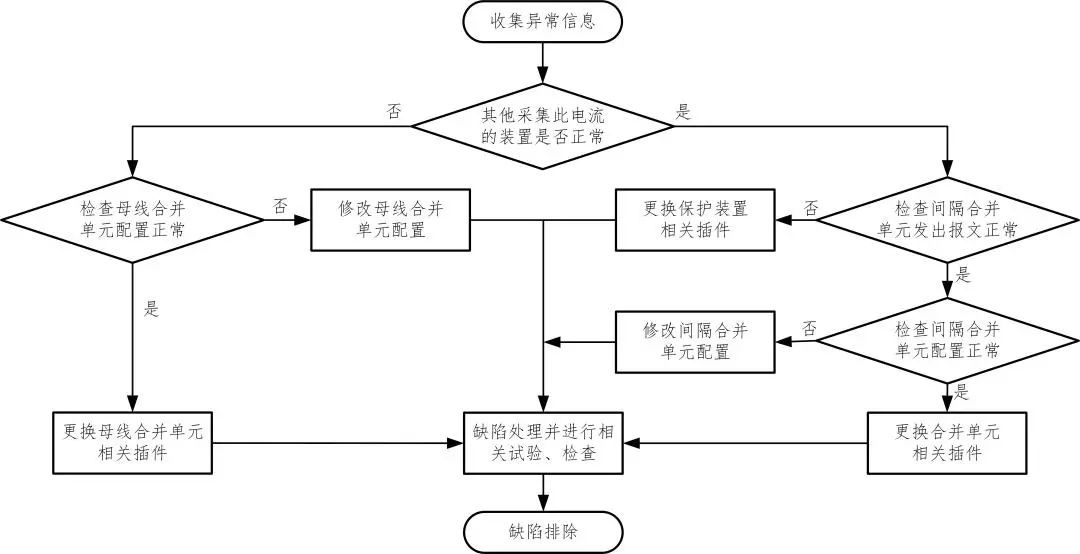

若无异常,则重点关注间隔保护装置接收插件和CPU插件。电压双AD不一致处理流程图如下图所示。

图片关键词

电压数据双AD不一致异常的检查,可在后台检查是否有多间隔同套保护设备报双AD不一致信号,也可通过网络分析仪同时查看母线合并单元输出数据和间隔合并单元输出数据,综合合并单元及保护装置发出的装置异常告警信号,判断电压双AD不一致异常存在于电压合并单元、间隔合并单元及保护装置中的哪一环节。


04、典型案例:220kV某变电站220kV线路电路双AD不一致异常处理

2016年9月10日,该变电站某线路保护装置报电流双AD不一致。

二次检修人员检查后台,未发现其他异常信号,综合考虑母差保护告警情况,判断为本间隔合并单元异常或者线路保护异常。

在线路保护装置内及网络分析仪内查看该间隔合并单元发送电流数据,发现确有双AD不一致现象,I=0,83A、I2=0.24A。

更换合并单元采样插件,缺陷未消除。随后更换CPU插件后缺陷消除。
