阀门打开响应慢?

2023-07-27 10:41:01 半岛(中国)

阀门打开响应慢?

一、故障类别:阀门响应慢

二、仪表类型:阀门定位器

三、厂家型号:KWZK-KW2000

四、仪表工作原理:

KWZK-KW2000定位器主要是处理器、传感器以及压电阀在工作,定位器整个控制回路由两线、4—20mA信号控制。HART模件送出和接收叠加在4—20mA信号上的数字信息,实现与微处理器的双向数字通信。模拟量的4—20mA信号传给微处理器,与阀位传感器的反馈进行比较,微处理器根据偏差的大小和方向进行控制计算(一级控制),向压电阀发出电控指令使其进行开、闭动作。


随着阀门接近要求的位置,命令要求的位置与测得位置的差值变小,压电阀输出一个较小脉宽的脉冲信号,断续、小幅度的改变至执行机构的信号压力,使执行机构接近新命令位置的动作平缓。当阀门到达要求的位置,也就是进入死区时,压电阀无脉冲输出,KWZK-KW2000定位器输出保持为零,使阀门稳定在某一位置不动。


五、使用工况:

至再生器加热器E-3121低压氮遥控阀,气开阀。介质为低压氮气,温度35.4℃,压力0.42Mpa。


六、故障现象描述:

工艺反应该阀门打开时响应慢,与正常使用时严重不符。


七、处理前安全措施:

1.检修前,办理检修工作票,让工艺交出;

2.穿戴好劳动防护用品,携带合适检修工具;

3.要有专业的工艺人员现场监护;

4.现场检修时,必须携带便携式有毒气体报警仪。


八、故障分析及判断思路:

当出现阀门开关响应慢的情况时,按照从易到难的顺序,可得出一个处理思路:

1.跟工艺人员确认是否有操作不当

2.信号回路检查

3.阀门本身存在漏气,达不到标准气压

4.阀门定位器存在故障


九、故障有效处理:

1.接到工艺的通知后,到现场检查阀门情况,发现电磁阀已经断电,遂联系DCS人员将其恢复通电。

2.对该阀门上的部分辅助元件以及信号回路进行检查。该阀门能打开,只是响应慢,说明信号回路是正常的,对辅助元件进行检查时,其各个进气口、排气口也正常。

图片关键词

3.将阀门气缸的进气口活接头脱开,此时阀门已调为手动状态。使用软管直接从气源处连接到气缸进气口,这时打开气源,对阀门进行开、关测试。发现阀门的开、关都正常,并没有出现阀门打开时响应慢的情况,说明阀门气缸本身没有出现漏气的情况,是完好的。

图片关键词

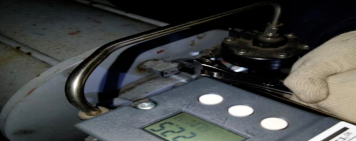

4、此时将阀门定位器拆卸进行拆解检查,通过检查发现是定位器的输入输出模块出现了问题,当定位器有一定量的输入时,其输出很小很小,只有一段时间后,其才有标准的输出量。更换新的一台定位器,连接好信号线以及气路,对阀门进行开、关测试,此时已无阀门打开时响应慢的情况,恢复正常。

5、检查气路各个活接头是否紧固,通过定位器对阀门进行自动整定。通知工艺阀门已恢复,可进行投用。


十、故障防范措施及改进:

1.针对定位器出现此类的问题,短时间无法修理的情况下,可以事先准备好一台调校好的同类型定位器,可直接进行更换。

2.定期做好防雨防潮,最好是利用铝皮对定位器制作防雨罩。

3.定期检查接线情况,是否出现松动或者受潮氧化的情况。


十一、故障处理经验之谈:

1.在处理故障时,要本着先易后难的思路,找出一个快速、合理的检修方案。

2.在断开电源信号线时,脱开一根时就要用电胶布进行包裹,有效防止其他触碰

3.清楚理解控制回路、阀门的气路以及辅助元件的工作原理和作用,才能在更短的时间内找出问题所在,并完成检修。
